Ур

Режим Запуска

В меню Sweep выберите в качестве режима Запуска Авто, Обычный или

Одиночный. Подробнее см. в разделе

режимы Запуска

Настройка параметра Запуска

Задает параметры Запуска (прижим Запуска и подавление шума) для данного

типа Запуска. Подробнее см. в описании в разделах

«удержание Запуска

«Подавление шума

» .

Уровень Запуска

Коснитесь значка "Trigger" (Запуск) на маленьком экране, затем поверните рукоятку

в верхней-правой части маленького экрана или перетащите значок настройки

под Level и

отрегулируйте уровень Запуска. Подробнее см. в разделе уровень Запуска.

Текущий уровень Запуска отображается в метке информации Запуска в верхней части

экрана.

8.7.7

Запуск по тайм-аут

При срабатывании Запуска по таймаут прибор запускается, когда временной

интервал (∆T) (время от момента, когда восходящая кромка (или падающая

кромка) входного сигнала проходит через уровень Запуска в момент, когда

соседняя кромка (или восходящая кромка) проходит через уровень Запуска)

Больше заданного значения тайм-аута, как показано на

рис.

8.13

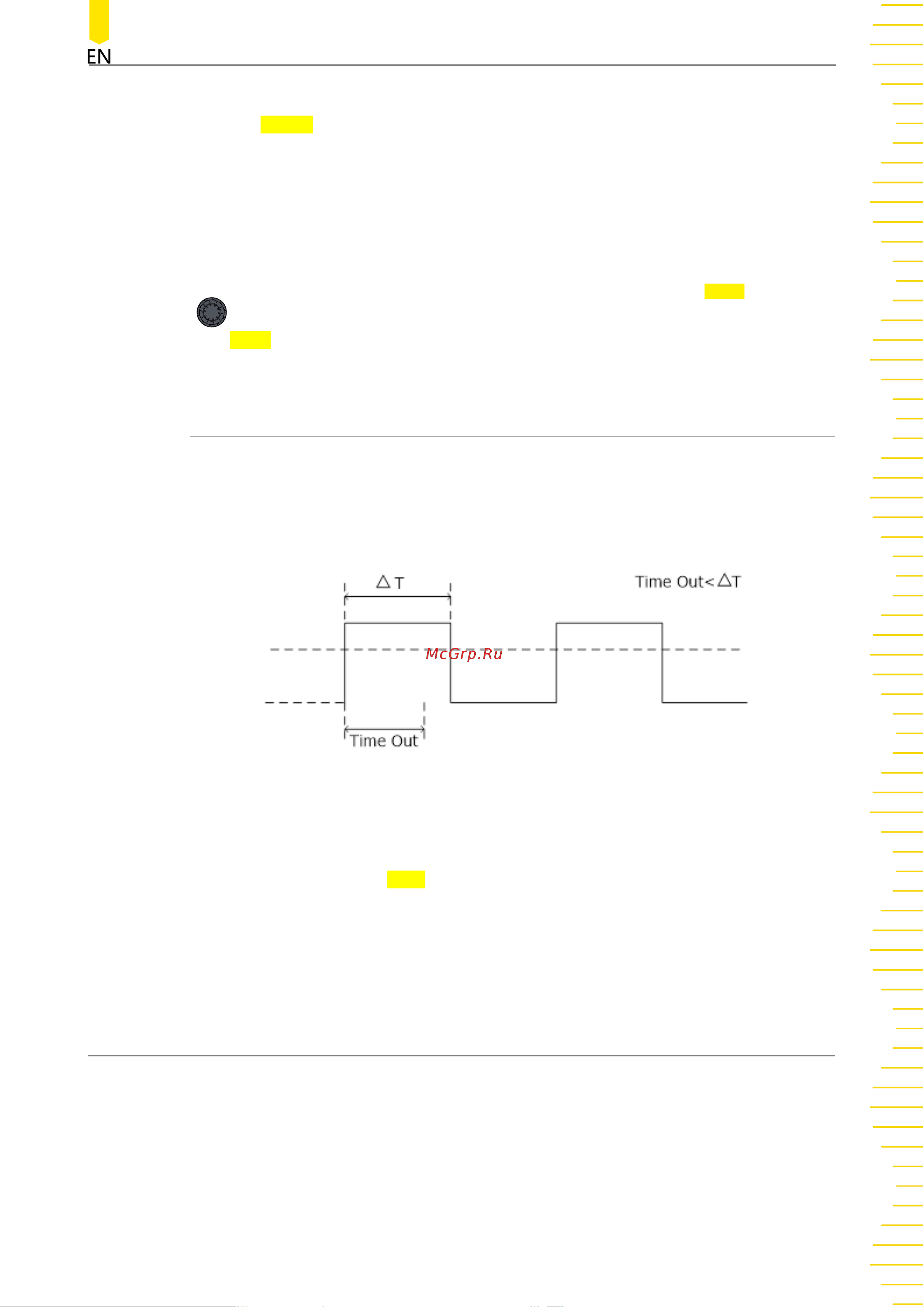

Рисунок 8.13 Запуск тайм-аута

Тип Запуска

Нажмите или коснитесь метки информации Запуска в верхней части экрана, затем

нажмите или коснитесь Type в раскрывающееся меню, чтобы выбрать "Timeout"

(Таймаут) в раскрывающемся списке. Затем установите

Параметры Запуска тайм-

аута, показанные

на рис. 8.14
