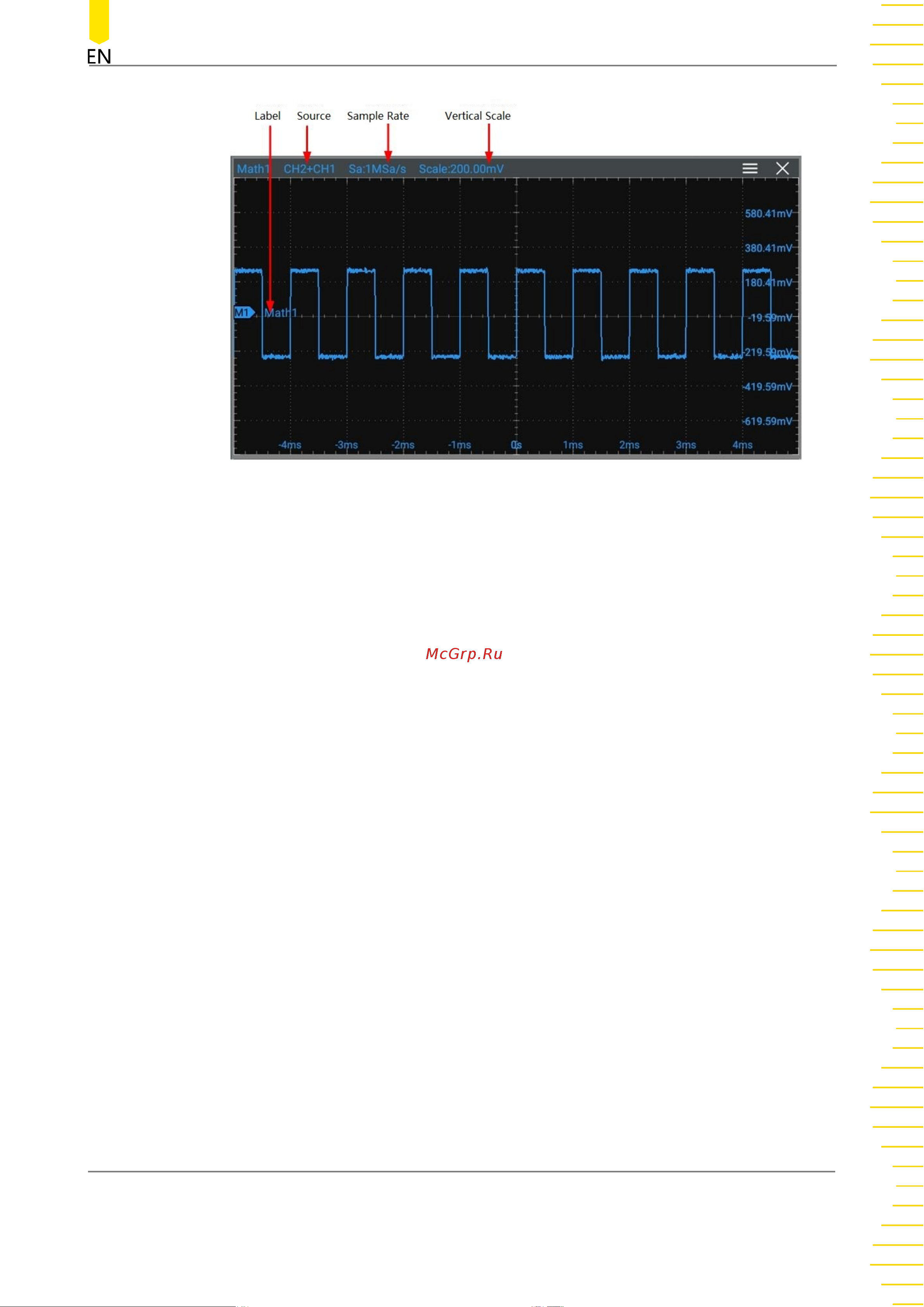

Рис . 9.4 окно отображения результатов работы

Источник

Нажмите или коснитесь кнопки

раскрывающегося списка

или

Выбор CH1, CH2, CH3,

Или CH4. При выборе исходного канала выбранный канал автоматически

переключается в состояние ВКЛ.

Масштаб

Шкала используется для установки вертикальной шкалы результата

операции. Для получения информации о методах настройки см. описание

разделе Регулировка вертикальной шкалы

Смещение

Offset (Смещение) используется для установки вертикального смещения

результата операции. Для получения информации о методах настройки см.

описание в

разделе Регулировка вертикального смещения

Инвертировать

Invert (Инверсия) используется для включения или отключения функции

инвертированного отображения кривой. Методы настройки см. в описании

разделе Инвертирование кривой

Форма сигнала

Данный осциллограф поддерживает режимы Main и Zoom. По умолчанию используется

значение Main.

•

MAIN (ОСНОВНОЙ):

Указывает, что диапазон измерений находится

в пределах основной области времени.

•

ZOOM (МАСШТАБИРОВАНИЕ):

Указывает, что диапазон измерений

находится в пределах увеличенной области временной шкалы.
