Быстр

4.3.3

Выбор системного языка

Данный осциллограф поддерживает несколько языков. Можно нажать или коснуться

> Utility

Setup>Language

для выбора языка

4.3.4

Подключение пробника

В линейке аксессуаров

RIGOL

есть пассивные и активные пробники для серии

DS70000. Информацию о конкретных моделях пробников см.

в техническом

описании DS70000

. Подробную техническую информацию о пробниках см. в

соответствующем руководстве пользователя.

Подключение пассивного пробника

Подключите разъём BNC пробника к входному разъему аналогового канала

осциллографа на передней панели, как показано

на рис. 4.4

Сначала подсоедините зажим заземления пробника к зажиму заземления

электроцепи, а затем подсоедините иглу пробника к контрольной точке проверки

электроцепи

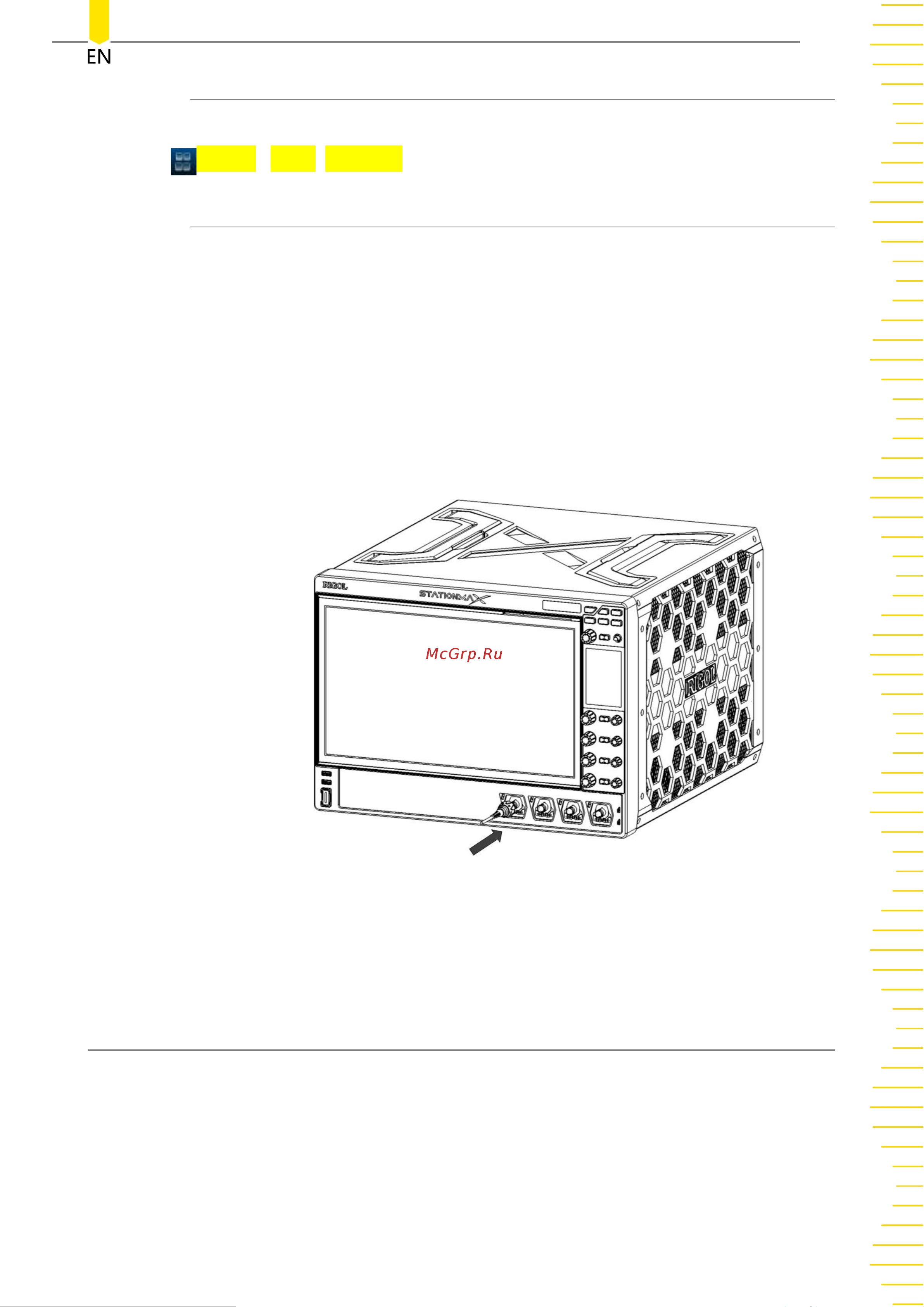

Рис . 4.4. Подключение пассивного пробника

После подключения пассивного пробника проверьте его работу и выполните

регулировку компенсации пробника перед выполнением измерений.

Подробные процедуры см. в разделе

Проверка функций

компенсация

пробника
