UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-
525/526
2
Параметры тестирования УЗО для UT525/526
Ток тестирования УЗО 10 мА 30 мА 100 мА
300 мА
Приложенное
напряжение
Напряжение: 220 В±10%, частота 45-65 Гц
Погрешность Погрешность тока тестирования УЗО для
напряжения (220±2В): (0+10%)
Диапазон тестового
времени отключения
УЗО
предел 10 мА: 0–2000 мс
предел 30 мА: 0–500 мс
предел 100 мА: 0–300 мс
предел 300 мА: 0–300 мс
Погрешность ±(5%+2)
Параметры тестирования заземления для UT525
Номинальное напряжение
Около 5,0 В
Диапазон измерения 0,01 Ом – 200 Ом
Тестовый ток >200 мА
для диапазона 0,00 Ом – 2,00 Ом
Погрешность 0,01 Ом – 200 Ом: ±(2%+5)
Параметры тестирования заземления для UT526
Номинальное напряжение
Около 5,0 В
Диапазон измерения 0,01 Ом – 2000 Ом
Тестовый ток >200 мА
для диапазона 0,00 Ом – 2,00 Ом
Погрешность 0,01 Ом – 2000 Ом: ±(2%+5)
Параметры измерения сопротивления заземления для UT525
Номинальное
напряжение
100 В 250 В 500 В
Диапазон 0,05 МОм – 200 МОм
Напряжение в
разомкнутой
цепи
постоянное,
1500 В ± 10%
постоянное,
250 В ± 10%
постоянное,
500 В ± 10%
Тестовый ток 0,9 мА – 1,1 мА
(нагрузка
100 кОм)
0,9 мА – 1,1 мА
(нагрузка
250 кОм)
0,9 мА – 1,1 мА
(нагрузка
500 кОм)
Ток короткого
замыкания
менее 1,8 мА
Погрешность 0,05 МОм – 200 МОм: ±(5%+5)
Параметры измерения сопротивления заземления для UT526
Номинальное
напряжение
250 В 500 В 1000 В
Диапазон 0,05 МОм –
200 МОм
0,05 МОм –
300 МОм
0,05 МОм –
500 МОм
Напряжение в
разомкнутой
цепи
постоянное,
250 В ± 10%
постоянное,
500 В ± 10%
постоянное,
1000 В ± 10%
Тестовый ток 0,9 мА – 1,1 мА
(нагрузка
250 кОм)
0,9 мА – 1,1 мА
(нагрузка
500 кОм)
0,9 мА – 1,1 мА
(нагрузка
1 МОм)
Ток короткого
замыкания
Менее 1,8 мА
Погрешность 0,05 МОм – 500 МОм: ±(5%+5)
Параметры тестирования напряжения для UT525/526
Напряжение Постоянное Переменное
Диапазон
измерения
±0 – ±400 В 0-
440 (50/60 Гц), только для
оценки, не превышает ли 10 В
Разрешение 1 В
Погрешность ±(2%+3)
Параметры тестирования частоты для UT525/526
Диапазон измерения 20 Гц – 100 Гц
Разрешение 1 Гц
Погрешность Только оценка
• Дисплей: жидкокристаллический, максимальное показание
1999 отсчетов
• Индикация разряженных батарей:
• Выход за пределы измерения: «OL»
• Функция автоматического выбора предела измерения
• Дополнительные символы дисплея: индикация функций, еди-
ниц измерения, знака измеряемой величины
• Условия работы: 0ºС – 40ºС при влажности не более 85%
• Условия хранения -20ºС – 60ºС при влажности не более 90%
• Размеры (Д х Ш х В) 150 х 100 х 71 мм
• Потребляемый ток: около 50 мА при выходном напряжении
1000 В (около 10 мА в обычном режиме)
• Принадлежности: измерительные провода, 6 щелочных бата-
рей (1,5 Вб АА), инструкция по эксплуатации, сумка-чехол
• Масса: 0,7 кг (с учетом батарей)
• Источник питания: 6 щелочных батарей (1,5 Вб АА)

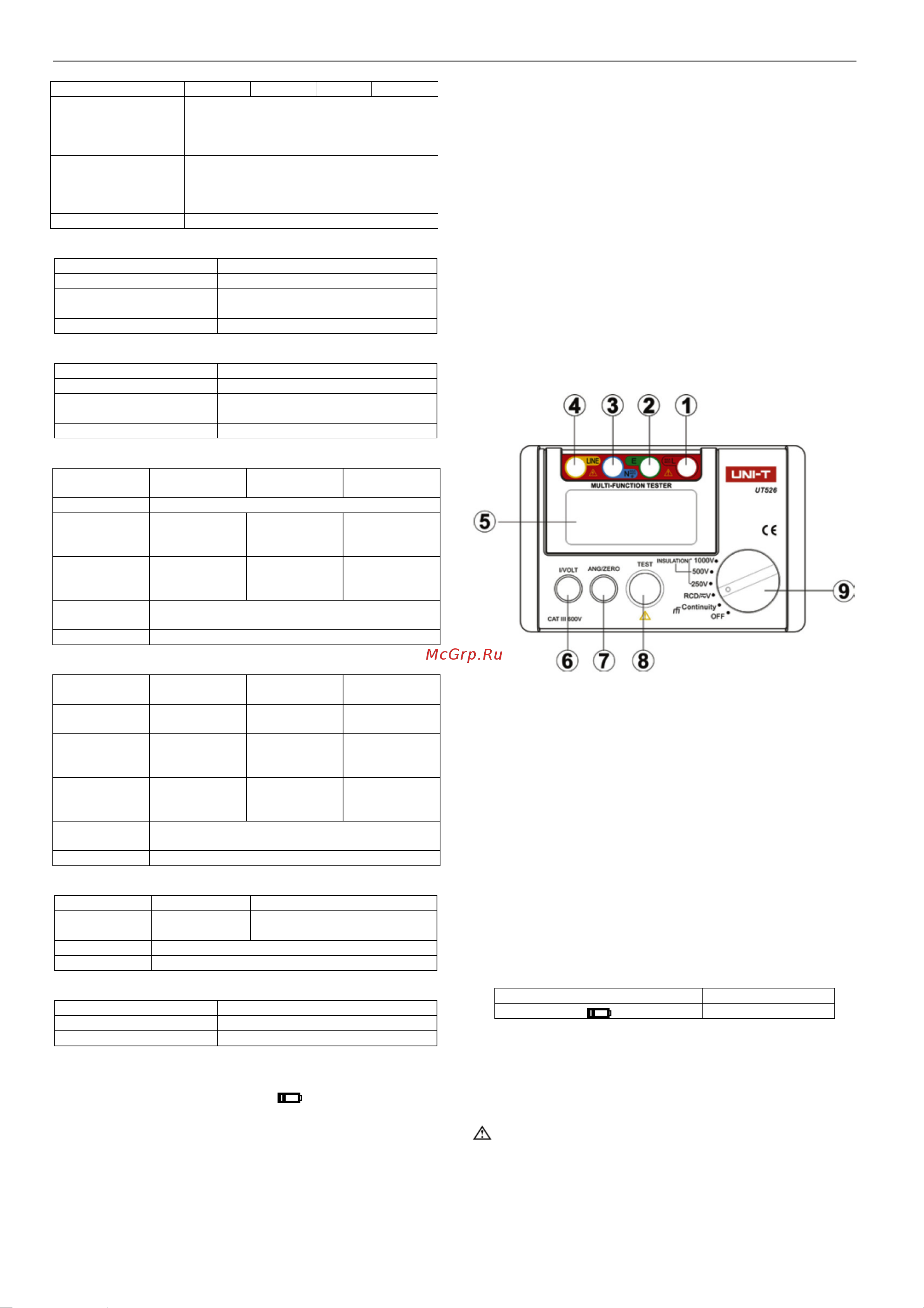

4. ПЕРЕДНЯЯ ПАНЕЛЬ ТЕСТЕРА (см. рисунок 1)
1. L: гнездо для сигнального провода при тестировании УЗО и
для провода с положительным потенциалом при тестировании
напряжения.
2. E: гнездо для заземления при тестировании УЗО
3. N: гнездо для нулевого провода при тестировании УЗО и для
провода с отрицательным потенциалом при тестировании на-
пряжения
4. LINE: высоковольтное гнездо выходного напряжения для из-
мерения сопротивления изоляции
5. Жидкокристаллический дисплей
6. Кнопка установки тока тестирования УЗО и включения тести-
рования напряжения
7. Кнопка переключения фазовых углов при тестировании УЗО и
возвращения к нулю.
8. Кнопка запуска тестирования
9. Поворотный переключатель
Рисунок 1. Передняя панель тестера
5. ФУНКЦИИ КНОПОК И ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ
1. I/VOLT: кнопка выбора величины тока тестирования УЗО и
включения тестирования напряжения.
2. ANG/ZERO: кнопка переключения фазового угла тестирования
УЗО и возвращения к нулю перед началом тестирования зазем-
ления.
3. TEST: кнопка запуска тестирования.
4. Положение Continuity поворотного переключателя: режим
тестирования заземления.
5. Положение RCD/V поворотного переключателя: режим тести-
рования УЗО, переменного и постоянного напряжения.
6. Положения 100V/250V/500V (UT525) или 250V/500V/1000V
(UT526): режим тестирования сопротивления изоляции, выберите
требуемое значение тестового напряжения.
6. ПОДГОТОВКА К ТЕСТИРОВАНИЮ
Если при включении тестера в левой части дисплея появляется
индикатор разряженной батареи, это означает, что батарея почти
полностью разрядилась, и ее необходимо заменить.
Индикатор разряженных батарей Напряжение батарей
7 В или менее
7. ТЕСТИРОВАНИЕ ЗАЗЕМЛЕНИЯ (см. рисунок 2)
Подсоедините обследуемый объект к тестеру, как показано на
рисунке 2. После этого установите поворотный переключатель в
положение Continuity, и затем нажмите кнопку TEST для запуска
тестирования.
Предупреждения
1. Чтобы не нарушить точность измерения, необходимо предва-
рительно выполнить процедуру возвращения к нулю: замкните
измерительные щупы накоротко, затем нажмите кнопку TEST, а
после этого – кнопку ANG/ZERO. Сопротивление щупов будет
принято за чистый ноль, а на дисплее отобразится слово
«ZERO».
