ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-525/526 UNI-T
3
2. Не проводите тестирование объектов, находящихся под на-
пряжением.

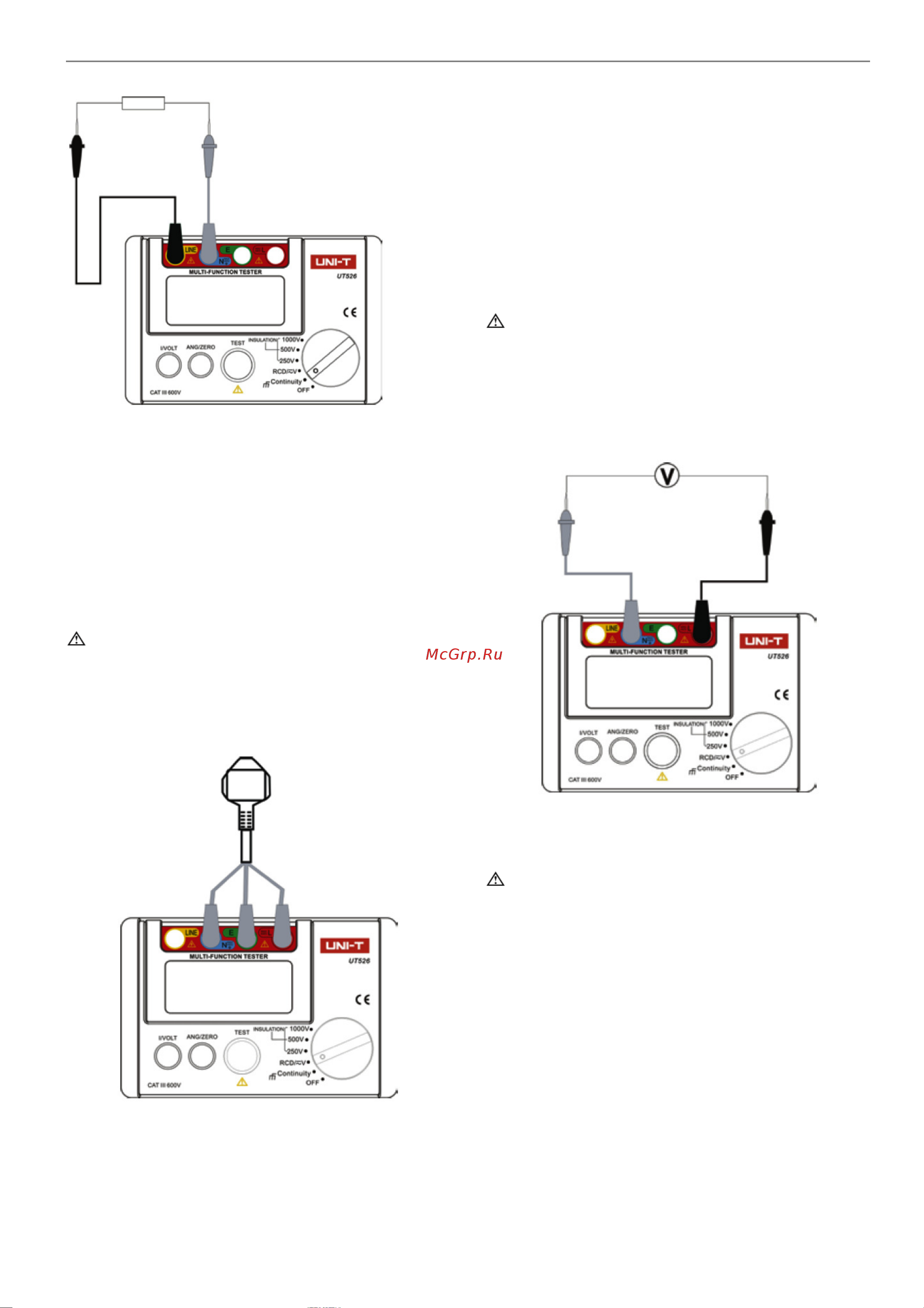

Рисунок 2
8. ТЕСТИРОВАНИЕ УСТРОЙСТВ ЗАЩИТНОГО ОТКЛЮЧЕНИЯ
(см. рисунок 3)
Установите поворотный переключатель в положение RCD/V и
нажмите кнопку I/VOLT для выбора тестового тока (возможные
значения тестового тока (10 мА / 30 мА / 100 мА / 300 мА), чтобы
начать тестирование УЗО.
Схема подключения
Подсоедините красный, зеленый и синий измерительные прово-
да трехпроводной вилки к красному (L), зеленому (E) и синему (N)
гнездам тестера, соответственно. Затем вставьте трехпроводную
вилку в розетку на 220 В и нажмите кнопку TEST.
Предупреждения
1. При тестировании УЗО контакт заземления розетки должен
быть надежно заземлен.
2. При тестировании УЗО удостоверьтесь, что контакты L (сиг-
нальный провод), E (провод заземления) и N (нулевой провод)
розетки правильно подключены.
3. Тестирование проводится под высоким напряжением, обес-
печьте безопасные условия для себя и окружающих.
Рисунок 3
9. ТЕСТИРОВАНИЕ НАПРЯЖЕНИЯ (см. рисунок 4)
Установите поворотный переключатель в положение RCD/V и
нажмите кнопку I/VOLT для выбора режима измерения постоян-
ного или переменного измерения.
Схема подключения 1
1. Вставьте красный измерительный провод в гнездо «L», а чер-
ный измерительный провод – в гнездо «N».
2. Надежно подсоединив красный и черный зажимы-«крокодилы»
или щупы к обследуемой цепи, нажмите кнопку TEST. Тестер
автоматически определит, переменное или постоянное напряже-
ние подается на вход, а значения напряжения и частоты будут
отображены на дисплее.
Схема подключения 2
Подсоедините красный, зеленый и синий измерительные прово-
да к красному (L), зеленому (E) и синему (N) гнездам тестера,
соответственно. Затем вставьте трехпроводную вилку в обсле-
дуемую розетку и нажмите кнопку TEST. Тестер автоматически
определит, переменное или постоянное напряжение подается на
вход, а значения напряжения и частоты будут отображены на
дисплее.
Предупреждения
1. Не подавайте на прибор напряжения выше 440 В. При подаче
подобных напряжений тестер отобразит результаты измерения
на экране, но может получить повреждения.
2. Во избежание поражения электрическим током будьте особен-
но осторожны при измерении высокого напряжения.
3. По завершении измерения отсоедините измерительные про-
вода от обследуемой цепи и от гнезд тестера.
4. Не проводите измерений при открытой крышке батарейного
отсека тестера.
Рисунок 4
10. ТЕСТИРОВАНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
(см. рисунок 5)
Предупреждения
1. Перед началом тестирования удостоверьтесь, что обследуе-
мая цепь не содержит остаточных зарядов. Не тестируйте заря-
женные или находящиеся под напряжением объекты.
2. Не проводите измерений при открытой крышке батарейного
отсека тестера.
3. Не замыкайте измерительные провода накоротко, когда на них
подано высокое напряжение.
Установите поворотный переключатель в одно из положений
100V/250V/500V (UT525) или 250V/500V/1000V (UT526).
1. Перед тестированием сопротивления изоляции обследуемая
цепь должна быть отключена от напряжения и полностью разря-
жена.
2. Вставьте красный измерительный провод в гнездо «LINE», а
черный измерительный провод – в гнездо «N».
3. Подсоедините красный и черный зажимы-«крокодилы» к об-
следуемой цепи, и на нее будет подано напряжение от тестера.
Продолжительное тестирование
Установите поворотный переключатель в одно из положений
100V/250V/500V (UT525) или 250V/500V/1000V (UT526) и нажмите
кнопку TEST, которая имеет фиксацию для выполнения продол-
жительного тестирования. При этом загорится красная лампочка.
