Installation

165 WILO SE 12/2017

Svenska

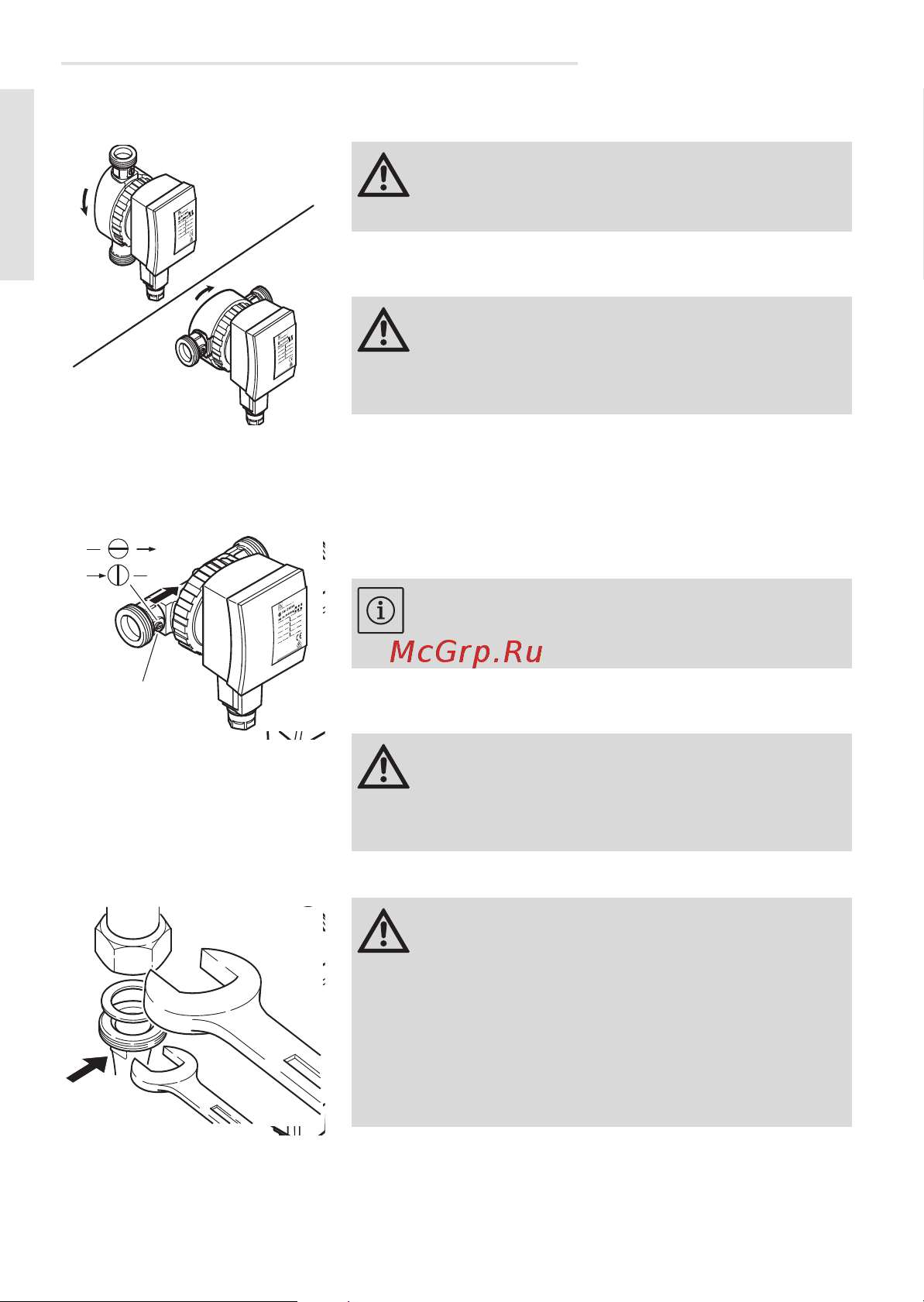

Vrid och ta av

motorhuvudet

3. Lossa kopplingsmuttern, skruva vid behov av

den helt.

4. Vrid motorhuvudet tills Wilo-Connector är

riktad nedåt.

5. Skruva fast kopplingsmuttern igen.

Öppna

avstängningsventilen

6. Placera en skruvmejsel i skåran (1) och vrid tills

den står parallellt med flödesriktningen

(endast på utförandena Star-Z NOVA A och

Star-Z NOVA C).

7. Montera värmeisolering.

Anslutning 8. Anslut rören.

Observera: Se till att tätningen inte ska-

das. Byt ut skadade tätningar.

Observera: Om positionen är fel kan vat-

ten tränga in i pumpen och orsaka irreperabla

skador.

Notera: Stäng genom att vrida tillbaka

skåran lodrätt mot flödesriktningen.

Observera: Motorns plastdelar får inte

värmeisoleras för att skydda pumpen mot över-

hettning.

Observera: På utföranden med avstäng-

nings- och backventil är rören redan förmonte-

rade med ett åtdragmoment på 15 Nm. Om ett

för högt åtdragningsmoment används förstörs

ventilskruvkopplingen och O-ringen.

Fixera ventilen i korrekt läge med en skruvnyckel

under monteringen!
