Installation

21 WILO SE 12/2017

Français

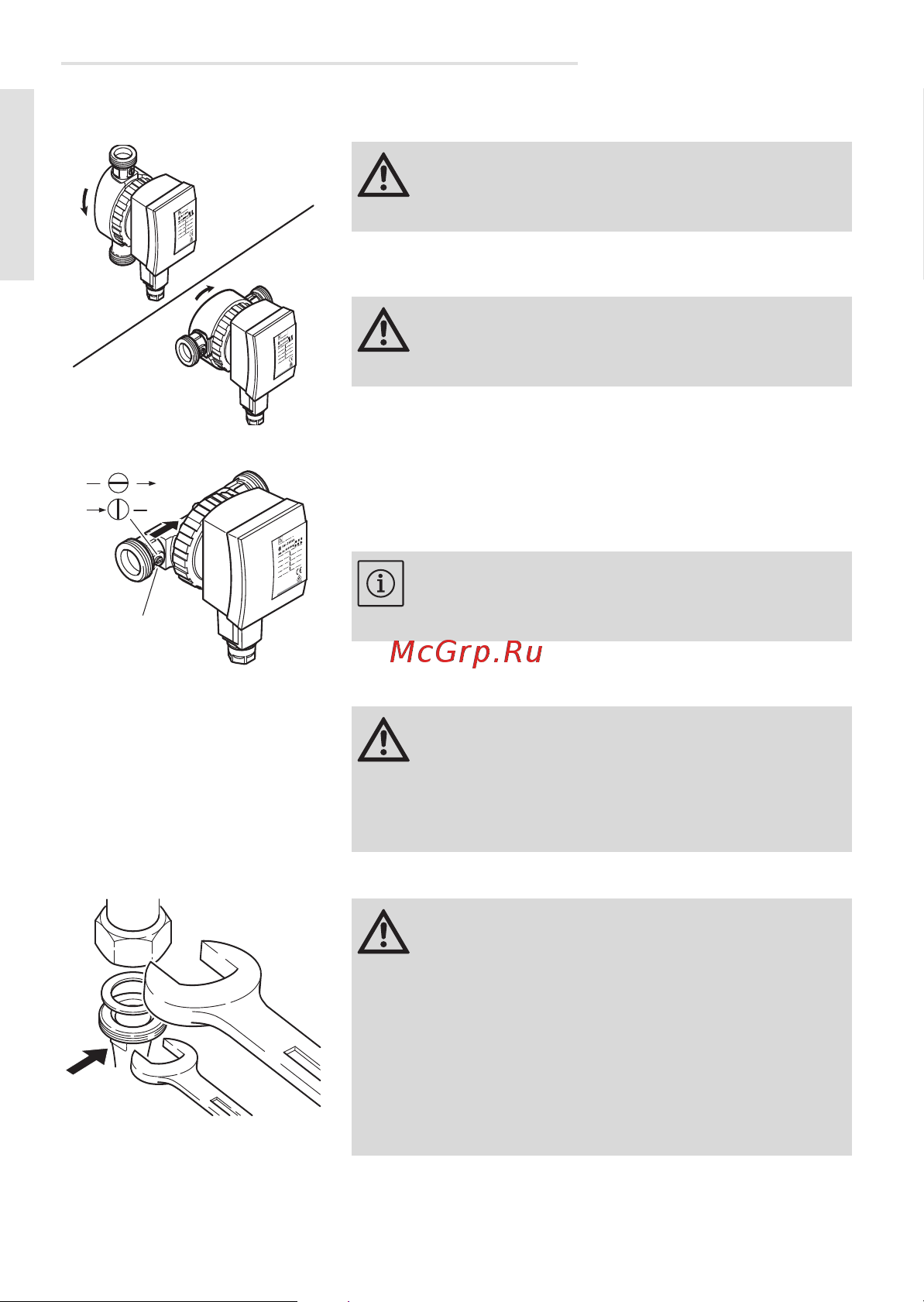

Tourner ou retirer la tête

du moteur

3. Desserrer le manchon et le dévisser entière-

ment si nécessaire.

4. Tourner la tête du moteur de sorte que le

Wilo-Connector soit placé vers le bas.

5. Resserrer le manchon.

Ouvrir la vanne d'arrêt 6. Tourner l'orifice (1) à l'aide d'un tournevis de

sorte qu'il soit parallèle au sens d'écoulement

(uniquement pour les versions Star-Z NOVA A

et Star-Z NOVA C).

7. Placer la coquille d'isolation thermique.

Raccorder 8. Raccorder les tuyaux.

Attention : Ne pas endommager le joint

du corps. Remplacer les joints endommagés.

Attention : En cas de position incorrecte,

de l'eau peut s'infiltrer et détruire la pompe.

Remarque : Pour fermer, placer l'orifice en

diagonale par rapport au sens d'écoulement.

Attention : Les pièces en plastique du

moteur ne doivent pas être équipées d'isolation

thermique pour protéger la pompe contre toute

surchauffe.

Attention : Pour les versions avec clapet

anti-retour et vanne d'arrêt, ils sont déjà pré-

montés de manière étanche avec couple de ser-

rage de 15 Nm (à la main). Un couple de serrage

trop élevé lors du vissage détruit le raccord fileté

de la soupape et le joint torique.

Lors du montage, bloquer la soupape avec une

clé à fourche contre toute torsion !
