Telepítés

81 WILO SE 12/2017

Magyar

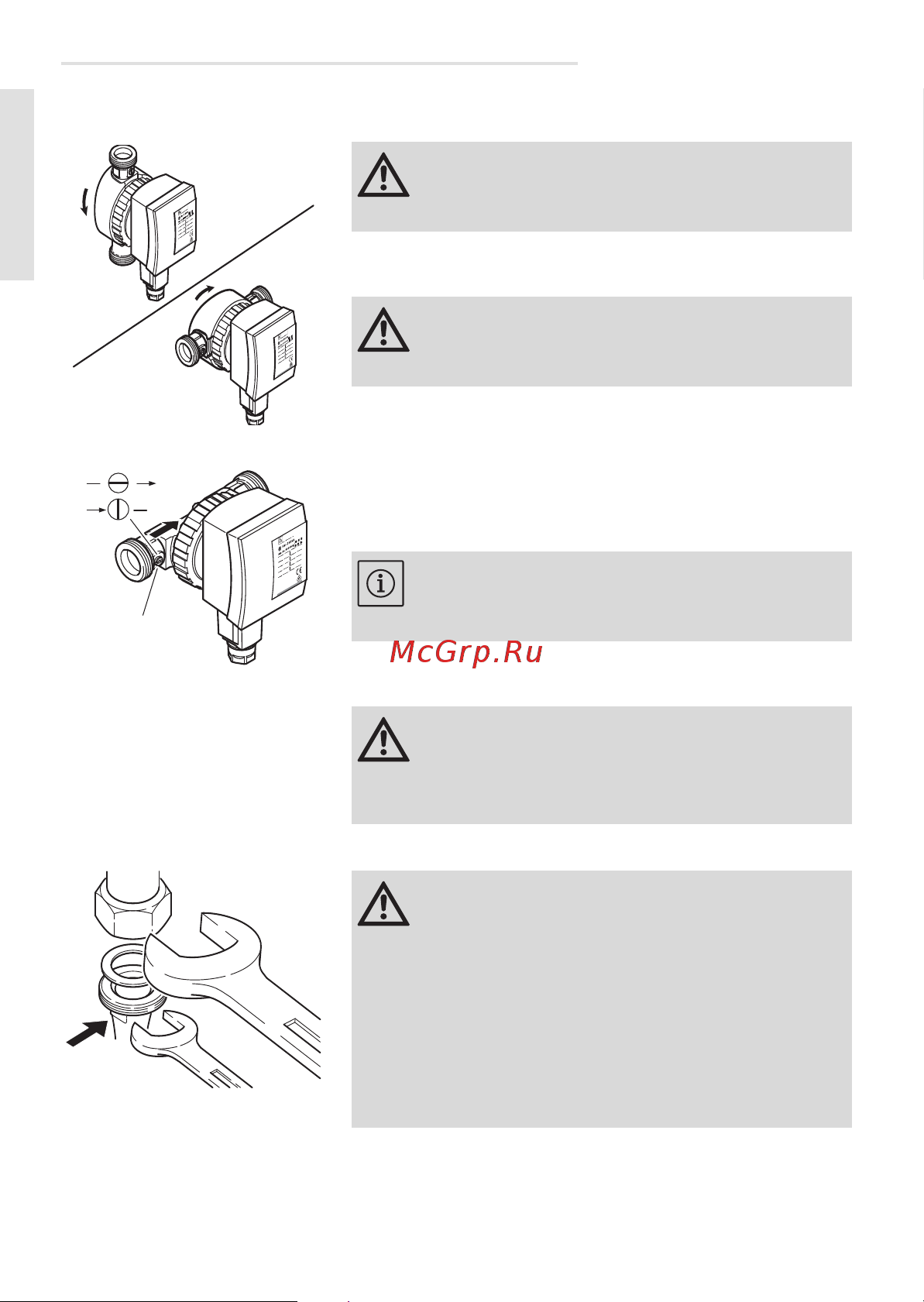

A motorfej elforgatása

vagy levétele

3. Oldja ki, szükség esetén pedig teljesen csa-

varja le a hollandi anyát.

4. A motorfejet úgy kell elfordítani, hogy a Wilo-

Connector lefelé nézzen.

5. Húzza meg ismét a hollandi anyát.

Az elzáró szelep kinyitása 6. Forgassa el a hornyot (1) egy csavarhúzóval

úgy, hogy az párhuzamosan legyen az áram-

lási iránnyal (csak a Star-Z NOVA A és Star-Z

NOVA C kivitel esetén).

7. Szerelje fel a hőszigetelő burkolatot.

Csatlakoztatás 8. Csatlakoztassa a csövezést.

Vigyázat: Ne sértse meg a háztömítést.

Cserélje ki a sérült tömítéseket.

Vigyázat: Nem megfelelő pozícióban víz

hatolhat be és tönkreteheti a szivattyút.

Javaslat: Elzáráshoz a hornyot az áramlási

irányhoz képest keresztbe kell állítani.

Vigyázat: A motor műanyag részeit nem

szabad hőszigetelni a szivattyú túlmelegedés

elleni védelmének érdekében.

Vigyázat: Az elzáró és visszacsapószelep-

pel ellátott kivitelek esetén ezek 15 Nm meghú-

zási nyomatékkal (szorosan) tömítve

előszereltek. A csavarozás közben kifejtett túl

nagy meghúzási nyomaték tönkreteszi a sze-

lepcsavarzatot és az O-gyűrűt.

Beépítéskor biztosítsa a szelepet egy villáskulc-

csal elfordulás ellen!
