Lietuviškai | 123
Bosch Power Tools 1 609 92A 29Z | (8.8.16)
– Pasirūpinkite geru darbo vietos vėdinimu.
– Rekomenduojama dėvėti kvėpavimo takų apsauginę
kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžia-
goms taikomų taisyklių.
Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul-
kės lengvai užsidega.

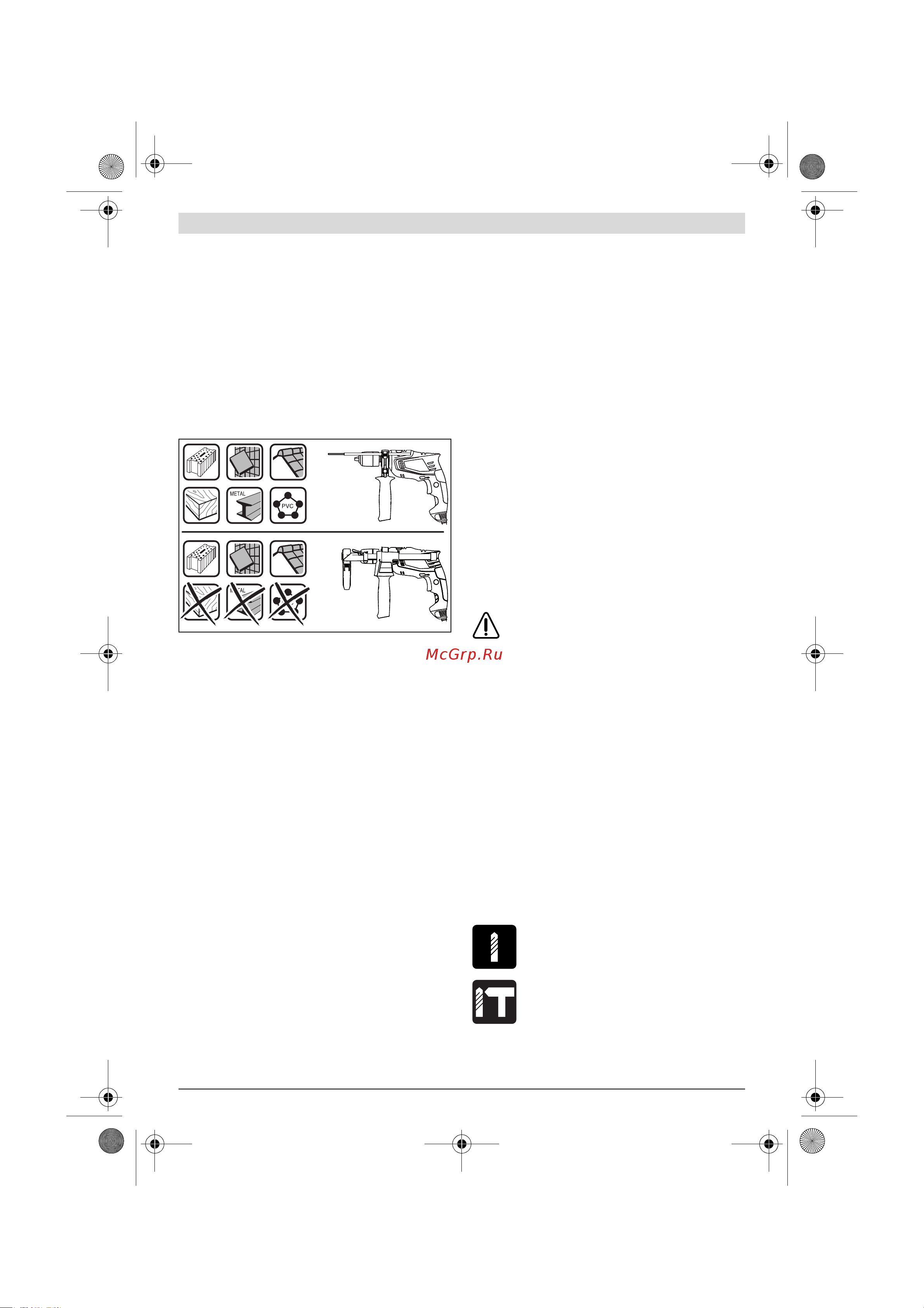

Dulkių rezervuarą naudokite tik apdorodami betoną ir
akmenį. Medienos ir plastiko drožlės gali lengvai sudaryti
kamščius.
Dėmesio – gaisro pavojus! Esant pritvirtintam dulkių
rezervuarui, neapdorokite metalo ruošinių. Karštos me-
talo drožlės gali uždegti dulkių rezervuaro dalis.
Kad dulkių rezervuarą naudotumėte optimaliai, laikykitės že-
miau pateiktų nuorodų:
– Dulkių rezervuaras turi būti prigludęs prie ruošinio ar sie-
nos. Tokiu būdu taip pat yra užtikrinamas gręžimas stačiu
kampu.
– Pasiekę norimą gręžimo gylį, pirmiausia ištraukite grąžtą iš
gręžinio, o tada išjunkite prietaisą.
– Naudojant didelio skersmens grąžtus gali susidėvėti ap-
saugantis nuo dulkių žiedas 15. Pakeiskite jį, jei jis yra pa-
žeistas.
Įrankių keitimas
Greitojo užveržimo griebtuvas
(EasyImpact 500/550/550 + Drill Assistant/5500)
(žr. pav. H)
Tvirtai laikykite greitojo užveržimo griebtuvo 2 užpakalinę įvo-
rę 3 ir sukite priekinę įvorę 1 sukimosi kryptimi , kol bus ga-
lima įstatyti įrankį. Įstatykite įrankį.
Tvirtai laikykite greitojo užveržimo griebtuvo 3 užpakalinę įvo-
rę 2 ir ranka sukite priekinę įvorę 1 sukimosi kryptimi .
Greitojo užveržimo griebtuvas
(EasyImpact 570/5700/6000) (žr. I pav.)
Kuomet įjungimo-išjungimo jungiklis 7 nėra nuspaustas, grę-
žimo suklys yra užblokuotas. Tai leidžia greitai, patogiai ir pa-
prastai pakeisti darbo įrankius griebtuve.
Greitojo užveržimo griebtuvą 3 sukdami kryptimi atlaisvin-
kite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite darbo
įrankį.
Veržkite ranka greitojo užveržimo griebtuvo 3 įvorę, sukdami
kryptimi, kol nebesigirdės traškėjimo. Griebtuvas užraki-
namas automatiškai.
Fiksacija yra panaikinama, kuomet, keičiant darbo įrankį,
griebtuvo žiedas yra pasukamas priešinga kryptimi.
Vainikinis griebtuvas (EasyImpact 540) (žr. pav. J)
Įrankį keiskite mūvėdami apsauginėmis pirštinėmis.
Atliekant ilgesnes darbo operacijas griebtuvas gali smar-
kiai įkaisti.
Sukdami atverkite griebtuvą 28 tiek, kad galėtumėte įstatyti
įrankį. Įstatykite įrankį.
Griebtuvo raktą 27 įstatykite į vainikinio griebtuvo 28 atitin-
kamą angą ir tolygiai veržkite įrankį.
Varžtų sukimo įrankiai
Naudodami suktuvo antgalius 25 visuomet naudokite ir uni-
versalųjį antgalių laikiklį 24. Pasirinkite varžto galvutę atitin-
kantį suktuvo antgalį.
Norėdami sukti varžtus, perjungiklį „Gręžimas/smūginis gręži-
mas“ 4 nustatykite ties grąžto simboliu „Gręžimas“.
Griebtuvo keitimas
Elektros prietaisų, neturinčių suklio blokavimo funkci-
jos, griebtuvas turi būti keičiamas įgaliotose Bosch
elektrinių įrankių remonto dirbtuvėse.
Griebtuvas turi būti priveržtas maždaug
30–35 Nm sukimo momentu.
Naudojimas
Paruošimas naudoti
Atkreipkite dėmesį į tinklo įtampą! Elektros tinklo
įtampa turi atitikti elektrinio įrankio firminėje lentelėje
nurodytą įtampą. 230 V pažymėtus elektrinius įrankius
galima jungti ir į 220 V įtampos elektros tinklą.
Sukimosi krypties keitimas (žr. pav.K)
Sukimosi krypties perjungikliu 5 galite keisti elektrinio įrankio
sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungimo jungi-
klis 7 yra nuspaustas, tai padaryti yra neįmanoma.
Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, pers-
tumkite krypties perjungiklį 5 į kairę iki atramos.
Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus
ir veržles, perstumkite sukimosi krypties perjungiklį 5 iki galo
į dešinę.
Veikimo režimo pasirinkimas
Gręžimas ir varžtų sukimas
Perjungiklį 4 nustatykite ties simboliu „Gręži-
mas“.
Smūginis gręžimas
Perjungiklį 4 nustatykite ties plaktuko simboliu
„Smūginis gręžimas“.
Perjungiklis 4 juntamai užsifiksuoja ir gali būti perjungiamas
varikliui veikiant.
