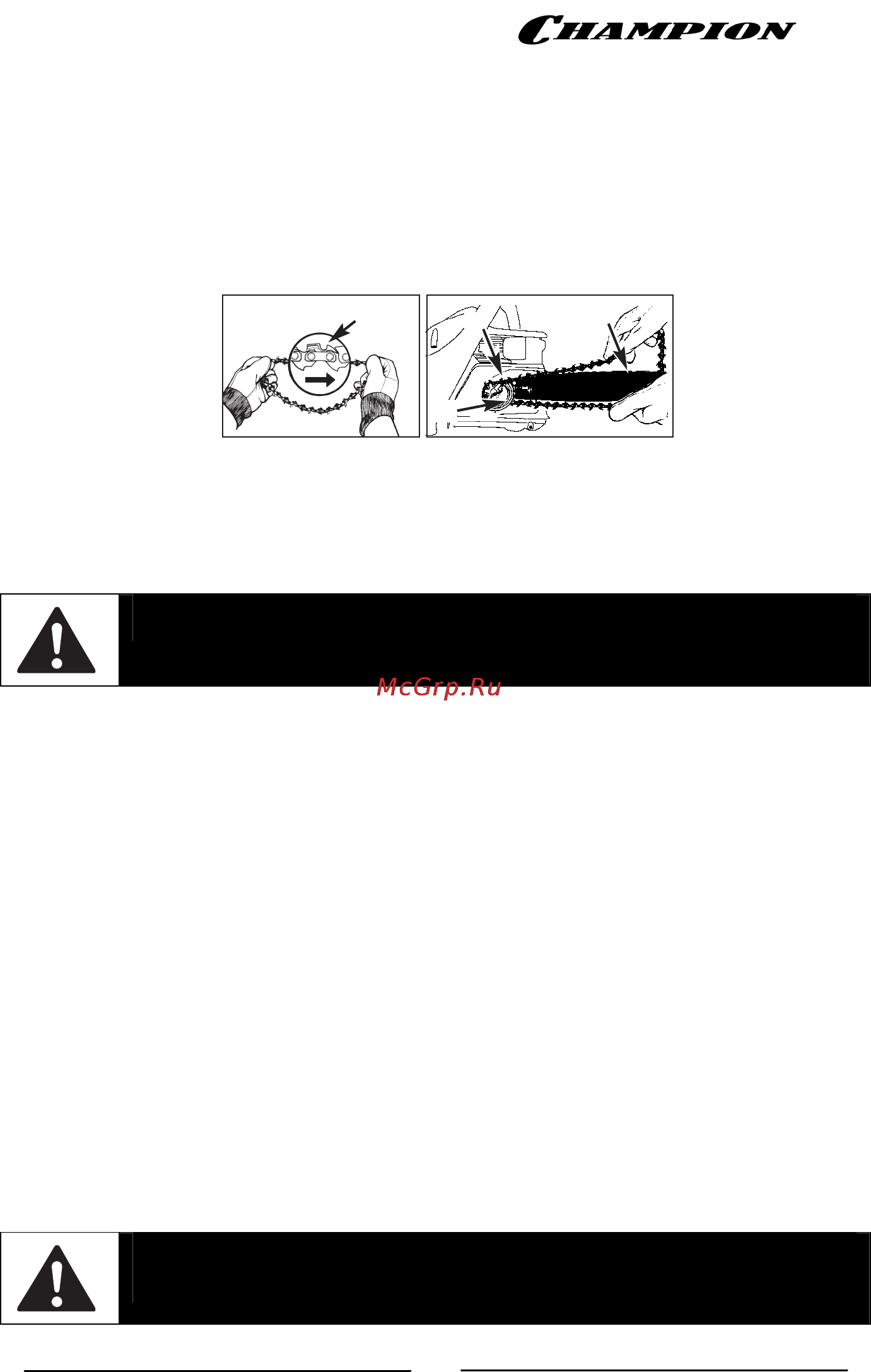

Champion 138-16" [11/26] Регулировка натяжения цепи

11
2. Поместите цепь вокруг цепного колеса (B), позади сцепления (C). Удостоверьтесь в
правильном положении цепи на звездочке. (рис. 4Б).
3. Уложите цепь в канавку(D), опоясывающую шину, пройдя вокруг конца шины (рис. 4B).
4. Потяните шину вперед, пока цепь не сядет плотно в канавку.
5. Установите крышку сцепления, удостоверившись, что регулировочный захват натяжителя
совместился с
отверстием на шине.
ЗАПОМНИТЕ: Проверяйте, чтобы цепь не выпала из канавки. Закрепите шину и крышку
сцепления винтом крепления и ,следуя инструкциям раздела «Регулирование натяжения цепи» ,
приступайте к ее натяжению.
Рис. 4А Рис. 4Б
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ.
Правильное натяжение цепи очень важно и должно проверяться перед началом работы, а так же
при каждой заправке. Потрачен ое время на проверку натяжения цепи, позволит сделать работу
более эффективной и продлит ее срок службы.
ПРЕДУПРЕЖДЕНИЕ: Всегда надевайте защитные перчатки при работе с
цепью.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ЦЕПИ:
1. Приподнимая за кончик шину, ослабьте гайку крепления крышки и вращайте регулировочный винт
(D) ПО ЧАСОВОЙ СТРЕЛКЕ, чтобы увеличить натяжение цепи. Вращение регулировочного винта
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ уменьшит натяжение. Следите за тем чтобы цепь вокруг шины не
выпадала из канавки (рис. 5).
2. После регулировки, все еще придерживая кончик шины в приподнятом положении, надежно
закрепите шину и крышку сцепления винтом крепления. Цепь натянута правильно, если ее
можно свободно вращать вокруг шины рукой. Цепь не должна иметь провиса на нижней
части шины. На верхней части шины должна свободно вытягиваться на высоту зуба.
ЗАПОМНИТЕ: Если цепь трудно вращается вокруг шины, то это свидетельствует о слишком
сильном натяжении. Следует ослабить натяжение цепи, для чего необходимо произвести
регулировку следующим образом:
А. Ослабьте гайку крепления крышки сцепления, медленно поворачивайте
регулировочный винт ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, постоянно проверяя
натяжение, приподнимая цепь на шине. Перемещайте цепь взад-вперед по шине.
Продолжайте вращать регулировочный винт, пока цепь не будет вращаться легко.
Для увеличения натяжения, вращайте регулировочный винт ПО ЧАСОВОЙ
СТРЕЛКЕ.
Б. Когда натяжение цепи будет отрегулировано
,
ПРЕДУПРЕЖДЕНИЕ: новая цепь растягивается, и требует регулировки уже
после 5 резов. Для новой цепи это нормально, и интервал между будущими
регулировками быстро увеличится.
A
D
B
C
, цепь
приподнимите
кончик шины и
надежно
крепления.
шину и крышку сцепления винтом
закрепитe
н
