Champion 138-16" [8/26] Общая информация

8

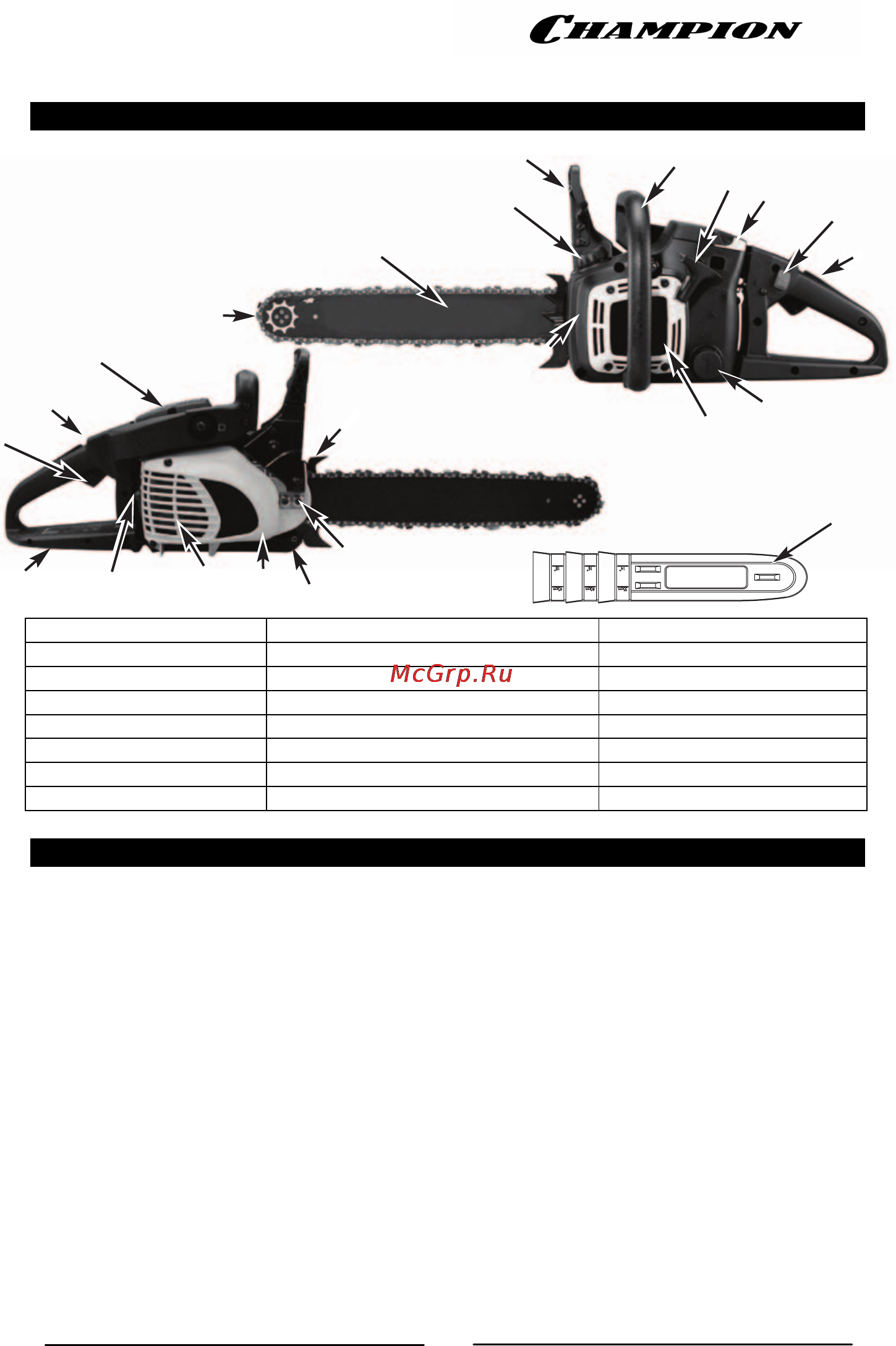

ОБЩАЯ ИНФОРМАЦИЯ
1. Направляющая шина 9. Крышка воздушного фильтра 17. Праймер
2. Цепь 10. Выключатель зажигания 18. Гайка крепления шины
3. Винт натяжения цепи 11. Рычаг блокировки дросселя 19. Курок газа
4. Глушитель 12. Крышка масляного бака 20. Цепеуловитель
5. Ручка тормоза цепи 13. Крышка стартера 21. Крышка сцепления
6. Передняя ручка 14. Крышка топливного бака 22. Зубчатый упор
7. Ручка стартера 15. Задняя рукоятка 23. Защитный чехол
8. Свеча зажигания 16. Рычаг дросселя
3
2
10
22
6
7
17
11
12
13
14
1
9
16
15
8
4
20
18
5
19
21
23
УСТРОЙСТВА БЕЗОПАСНОСТИ
Цифра перед наименованием устройства безопасности соответствует номеру в разделе общей
информации, для более простого нахождения устройств безопасности.
2 ЦЕПЬ, СНИЖАЮЩАЯ ОТСКОК
помогает значительно уменьшить отскок
или его интенсивность, из-за специально
разработанных контурных звеньев.
5 РУЧКА ТОРМОЗА ЦЕПИ защищает
левую руку оператора в случае соскока с
передней ручки во время работы.
5 РУЧКА ТОРМОЗА ЦЕПИ - устройство
безопасности, предназначенное для
сокращения травм, возникающих при
отскоке, останавливая движущуюся цепь за
миллисекунды. Происходит при активации
ТОРМОЗНОЙ РУЧКИ.
16 ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
немедленно останавливает двигатель при
нажатии. Выключатель зажигания должен
быть в позиции ВКЛ. перед запуском
двигателя.
11 РЫЧАГ БЛОКИРОВКИ ДРОССЕЛЯ
предотвращает случайное ускорение
двигателя. Курок газа (19) не
может быть
нажат, если не нажат рычаг блокировки
дросcеля.
20 ЦЕПЕУЛОВИТЕЛЬ уменьшает
вероятность травмы при обрыве или слете
цепи при работе. Цепеуловитель
предназначен для перехвата слетевшей
цепи.
ЗАПОМНИТЕ: Изучите устройство
бензопилы и ее составные части.
