ГАРАНТИЙНЫЙ ТАЛОН / ГАРАНТІЙНИЙ ТАЛОН / КЕПІЛДІК ТАЛОНЫ

Действителен при заполнении торговой организацией / Дійсний при заповненні торговою організацією /

Сауда ұйымы толтырған кезде ғана жарамды

Дата изготовления / Дата виготовлення / Дайындалған күні

Штамп технического контроля изготовителя/ Штамп технічного контролю виробника /

Өндірушінің техникалық бақылау мөртабаны

Дата продажи / Дата продажу / Сату күні

Штамп магазина / Штамп магазину / Дүкен мөртабаны

НАЗНАЧЕНИЕ

Консольные светодиодные светильники серии STL01 торговой марки WOLTA

с широкой осевой кривой силы света (КСС) предназначены для

освещения автомобильных дорог различных категорий, а также улиц, площадей, коттеджных поселков, дворовых и придомовых территорий.

Светильники сертифицированы и соответствуют всем необходимым требованиям, предъявляемым к данному типу оборудования. Светильники

рассчитаны для работы в сети переменного тока 230 В, 50 Гц. Качество электроэнергии должно соответствовать ГОСТ 32144-2013. Питающая

сеть должна быть защищена от коммутационных и грозовых импульсных помех. Продукция соответствует требованиям ТР ТС 004/2011, ТР ТС

020/2011 и ТР ЕАЭС 037/2016.

КОМПЛЕКТАЦИЯ

Светильник в сборе; инструкция по эксплуатации; упаковка.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Модель STL-50W01 STL-100W01 STL-150W01

Тип источника света Светодиод SMD Светодиод SMD Светодиод SMD

Мощность, Вт 50 100 150

Коэффициент мощности >0,9 >0,9 >0,9

Тип напряжения AC AC AC

Номинальное (нормируемое) напряжение, В 230 230 230

Диапазон входного напряжения, В 100-240 100-240 100-240

Ток, А 0,24 0,48 0,72

Частота, Гц 50 50 50

Коррелированная цветовая температура, К 4000/5700 4000/5700 4000/5700

Индекс цветопередачи ≥80 ≥80 ≥80

Световой поток, лм 6000 12000 18000

Световая отдача, лм/Вт 120 120 120

Коэффициент пульсации <1% <1% <1%

Класс светораспределения по ГОСТ54350-2015 П П П

Тип кривой силы света по ГОСТ54350-2015 Ш Ш Ш

Угол рассеяния, градусов 140×60 140×60 140×60

Степень защиты IP65 IP65 IP65

Климатическое исполнение У1 У1 У1

Диапазон рабочих температур, °С –40..+50 –40..+50 –40..+50

Нормируемая предельно допустимая температура окружающей среды, ta, °C 45 45 45

Нормируемая максимальная рабочая температура обмотки, tw, °C 80 80 80

Нормируемая максимальная рабочая температура конденсатора, tc, °C 75 75 75

Класс защиты I I I

Размеры, мм 460х213х62 538х264х68 635х316х80

Установочный размер, мм 48..60 48..60 48..60

Максимальная площадь проекции, м

0,097 0,142 0,2

Диапазон высот установки, м 1..25 1..25 1..25

Материал защитного стекла

Силикатное закаленное Силикатное закаленное Силикатное закаленное

Тип защитного стекла Прозрачный Прозрачный Прозрачный

Материал корпуса Алюминиевый сплав Алюминиевый сплав Алюминиевый сплав

Цвет корпуса Серый Серый Серый

Срок службы, часов 50000 50000 50000

Срок гарантии, лет 3 3 3

ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ

1. Работы по установке и обслуживанию светильника можно проводить только убедившись в том, что питание сети отключено.

Перед установкой убедитесь в наличии защитного устройства в сети (автоматический выключатель, предохранитель).

2. При эксплуатации необходимо располагать светильник и электропроводку вдали от химически активной среды, горючих и легковоспламеняющихся предметов

и поверхностей.

3. Регулярно проверяйте все электрические соединения и целостность проводки. Запрещено подключение и использование светильника при поврежденной провод-

ке. Запрещено устанавливать светильник на легковоспламеняющиеся материалы, например, древесный шпон и материалы на основе дерева толщиной менее 2 мм.

4. Запрещено производить подключение светильника проводом с нетермостойкой изоляцией.

5. Запрещается эксплуатация светильника без защитного заземления.

6. Запрещается эксплуатация светильника с поврежденным корпусом, креплением или защитным стеклом.

7. Запрещается эксплуатация светильника с незагерметизированным местом присоединения к электрической сети.

8. При обнаружении неисправности обесточьте светильник и обратитесь к квалифицированному специалисту для выявления причины.

9. Эксплуатация светильника должна производиться в соответствии с «Правилами технической эксплуатации электроустановок потребителей».

МОНТАЖ И ПОДКЛЮЧЕНИЕ

Во избежание ошибок при установке и использовании, обратитесь к квалифицированному специалисту.

1. Извлеките светильник из упаковки и убедитесь в его целостности.

2. Обесточьте сетевой кабель (трехжильный кабель с сечением жилы от 0,75 мм

до 2,5 мм

). Не входит в комплект поставки.

Присоедините концы подготовленного кабеля к позициям L, N, кабеля светильника любым способом, требуемым Правилами устройства электроустановок (Рис 1).

При этом место подключения должно быть загерметизировано.

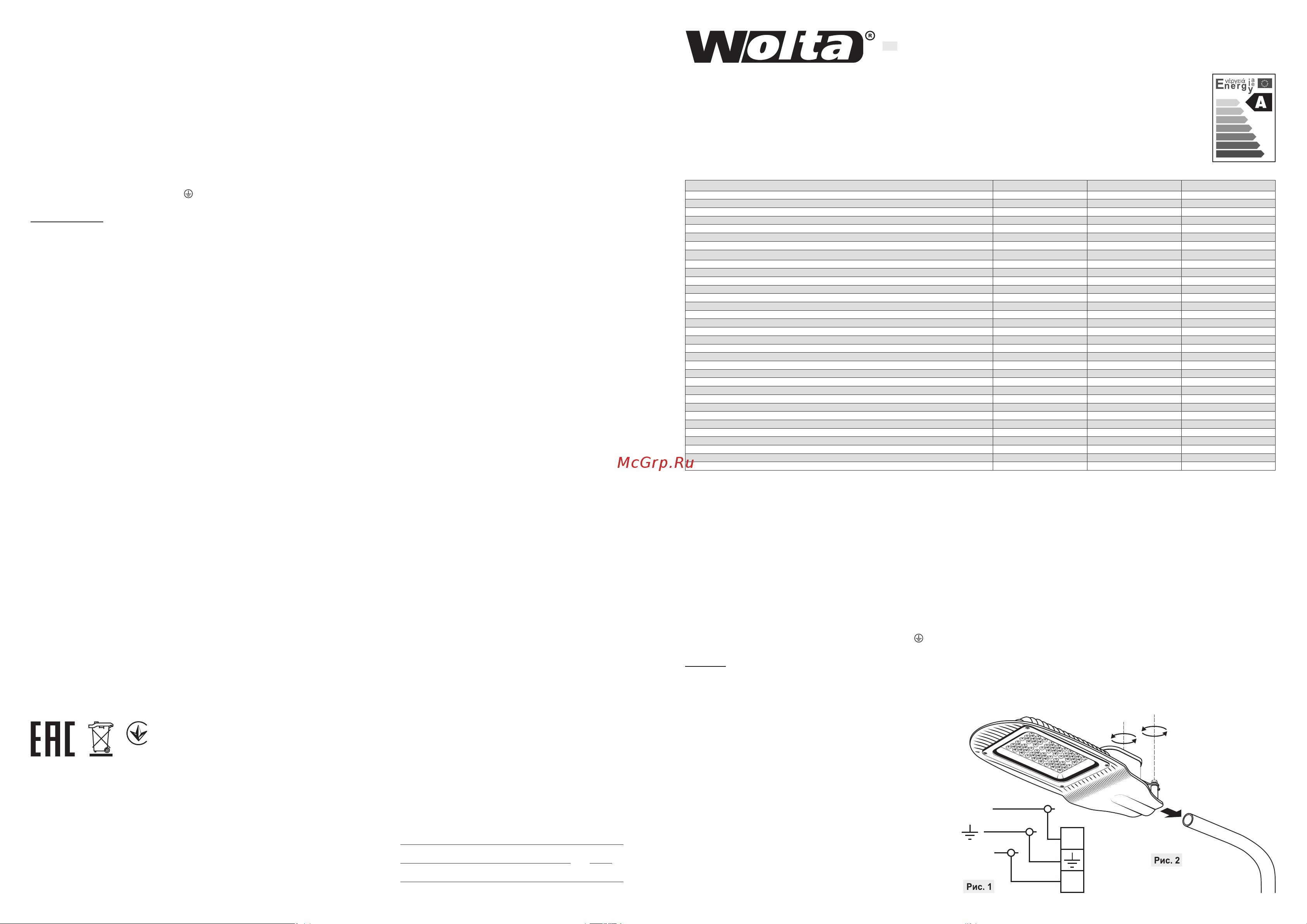

4. Установите светильник на трубу, отрегулируйте его положение и затяните установочные винты (Рис. 2).

Внимание! Крепление провода светильника типа Z — внешний гибкий кабель или шнур данного светильника не может быть заменен; если шнур окажется повре-

жден, то светильник должен быть утилизирован.

Наличие заземления и наличие защитного устройства в цепи питания (автоматический выключатель, предохранитель) обязательно. При подключении светильников

рекомендуется использовать УЗО (Устройство защитного отключения).

УХОД ЗА СВЕТИЛЬНИКОМ

В процессе эксплуатации светильника на его поверхности может скапливаться пыль, что уменьшает его потребительские свойства. Для очистки наружной поверхно-

сти светильника можно использовать мягкую ткань, смоченную водой,

с применением нейтральных моющих средств. Не используйте для

очистки растворители и другие агрессивные химикаты. Дополнитель-

ных мер обслуживания не требуется.

УТИЛИЗАЦИЯ

Светодиодные светильники STL01 относятся к IV классу отходов (мало-

опасные отходы) и подлежат утилизации специализированными лицен-

зированными организациями. Упаковочный полиэтилен: идентификатор

согласно ISO 1043 (97/129/EC) — 4 PELD, упаковочная коробка: иденти-

фикатор согласно ISO 1043 (97/129/EC) — 20 PAP.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка и хранение светильника должны происходить при

температуре окружающей среды от –25 до +45°С и относительной

влажности воздуха не более 80%. Хранение и транспортировка све-

тильника должны осуществляться только в заводской упаковке. В про-

цессе транспортировки и хранения не допускается воздействие на све-

тильник и его упаковку нефтепродуктов, агрессивных веществ и сред, а

также механических нагрузок. Включение светильника возможно через

час после транспортирования при отрицательной температуре.

Руководство по монтажу и эксплуатации

/ 20

01.2021

г.

УЛИЧНЫЕ СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ СЕРИИ STL-01

060

ҚАУІПСІЗДІГІНЕ ҚОЙЫЛАТЫН ТАЛАПТАР

1. Шамды орнату және оған қызмет көрсету жұмыстарын желінің қуаты өшірілгеніне көз жеткізу арқылы ғана жүргізуге болады.

Орнату алдында желіде қорғаныс құрылғысының (ажыратқыш, сақтандырғыш) бар екеніне көз жеткізіңіз.

2. Пайдалану кезінде Шамшырақ пен электр өткізгішті химиялық белсенді ортадан, жанғыш және тез тұтанатын заттардан алыс орналастыру қажет

және беттер.

3. Барлық электр қосылыстары мен сымдардың тұтастығын үнемі тексеріп отырыңыз. Зақымдалған сымдармен, жарылған диффузормен шамды қосуға және

пайдалануға тыйым салынады. Шамды жанғыш материалдарға, мысалы, ағаш фанеріне және қалыңдығы 2 мм-ден аз ағаш негізіндегі материалдарға орнатуға

тыйым салынады.

4. Шамды ыстыққа төзімді емес оқшауланған сыммен қосуға тыйым салынады.

5. Шамды қорғайтын жерге қосусыз пайдалануға тыйым салынады.

6. Зақымдалған корпусы, бекіткіші немесе шашыратқышы бар шамды пайдалануға тыйым салынады.

7. Электр желісіне қосылудың герметикаланбаған орны бар шырақты пайдалануға тыйым салынады.

8. Егер ақаулық анықталса, шамды сөндіріп, себебін анықтау үшін білікті маманға хабарласыңыз.

9. Шамды пайдалану «Тұтынушылардың электр қондырғыларын техникалық пайдалану Ережелеріне» сәйкес жүргізілуі керек.

ОРНАТУ ЖӘНЕ ҚОСУ

Орнату және пайдалану кезінде қателіктер болмас үшін білікті маманға хабарласыңыз.

1. Шамды қаптамадан шығарып, оның тұтастығына көз жеткізіңіз.

2. Желілік кабельді ажыратыңыз (өзектің қимасы 0,75 мм

2,5 мм

дейінгі үш ядролы кабель). Жеткізу жиынтығына кірмейді.

3. Дайындалған Кабельдің ұштарын L, N,

позицияларына, Электр қондырғыларын орнату ережелерімен талап етілетін кез-келген тәсілмен қосыңыз (Сурет 1).

Бұл жағдайда қосылу орны мөрленуі керек.

4. Шамды құбырға орнатыңыз, оның орнын реттеңіз және бұрандаларды қатайтыңыз (Сурет. 2).

Назар аударыңыз! Z типті шамның сымын бекіту — Сыртқы икемді кабель немесе осы шамның сымын ауыстыру мүмкін емес; егер сым зақымдалған болса, онда

шамды тастау керек.

Қоректену тізбегінде (автоматты ажыратқыш, сақтандырғыш) жерге тұйықтау және қорғау құрылғысының болуы міндетті. Шамдарды қосқан кезде УЗО (қорғаныс

ажыратқышы) пайдалану ұсынылады.

ШАМҒА КҮТІМ ЖАСАУ

Шамды пайдалану кезінде оның бетіне шаң жиналуы мүмкін, бұл оның тұтынушылық қасиеттерін азайтады. Шамның сыртқы бетін тазарту үшін бейтарап жуғыш

заттарды қолдана отырып, суға малынған жұмсақ шүберекті қолдануға болады. Тазалау үшін еріткіштер мен басқа да қатты химикаттарды пайдаланбаңыз. Қосым-

ша қызмет көрсету шаралары қажет емес.

КӘДЕГЕ ЖАРАТУ

STL01 жарықдиодты шамдары қалдықтардың IV класына жатады (қауіптілігі төмен қалдықтар) және мамандандырылған лицензияланған ұйымдардың кәдеге жара-

туына жатады. Орауыш полиэтилен: ISO 1043 (97/129/EC) сәйкес идентификатор — 4 PELD, орауыш қорап: ISO 1043 (97/129/EC) сәйкес идентификатор — 20 PAP.

ТАСЫМАЛДАУ ЖӘНЕ САҚТАУ

Шамды тасымалдау және сақтау қоршаған ортаның температурасы –25-тен +45°С-қа дейін және ауаның салыстырмалы ылғалдылығы 80% — дан аспауы тиіс.

Шамды сақтау және тасымалдау тек зауыт қаптамасында жүзеге асырылуы тиіс. Тасымалдау және сақтау процесінде шамға және оның қаптамасына мұнай

өнімдерінің, агрессивті заттар мен орталардың, сондай-ақ механикалық жүктемелердің әсер етуіне жол берілмейді. Шамды теріс температурада тасымалдағаннан

кейін бір сағаттан кейін қосуға болады.

КЕПІЛДІК МІНДЕТТЕМЕЛЕР

Тұтынушы тасымалдау, сақтау, орнату және пайдалану ережелерін сақтаған кезде жарықдиодты шамдардың қызмет ету мерзімі 50 000 сағат, кепілдік мерзімі-са-

тылған сәттен бастап 3 жыл. Жарықдиодты шамдарды зауыттық қаптамада пайдалану мерзіміне дейін сақтаудың кепілдік мерзімі 2 жыл. Шамды дұрыс сақтамау,

орнату немесе пайдалану кепілдіктен айыруға әкеледі. Болған ақаулық анықталған жағдайда

сатып алушының кінәсінен емес, кепілдік мерзімі аяқталғанға дейін шамды сатқан ұйымға хабарласу қажет. Шырақты қайтару және ауыстыру тұтас орамасы,

толық жиынтығы болған және механикалық зақымданулар болмаған кезде ғана жүргізіледі. Кепілдік міндеттемелерді сатушы бар болған жағдайда ғана орындайды

сатып алушыда кассалық чек немесе сатып алуды растайтын басқа құжат бар.

Кепілдік нәтижесінде зақымдалған шамдарға қолданылмайды:

• сұйықтықтармен байланыс;

• дұрыс орнатылмау нәтижесінде сұйықтықтың енуі (герметизацияланбаған қосылу орны, тартылмаған гермоввод, тығыз жабылмаған диффузор және т. б.);

• механикалық әсер ету және өзге де зақымдану;

• жерге тұйықтаудың болмауы.

Механикалық зақымдарға кинетикалық энергияның әсерінен шамның (корпустың, диффузордың) тұтастығын бұзу жатады. Өздігінен жөндеу, Жарықдиодты шам-

ның компоненттерін ауыстыру немесе дизайнға өзгерістер енгізу жағдайында кепілдік күшін жоғалтады. Пайдалану процесінде боялған беттер мен пластикалық

бөлшектер реңктерінің өзгеруіне қатысты кепілдік міндеттемелер танылмайды. Кепілдік мерзімі ішінде жарық ағыны сақталады өтінім берілген Номиналды жарық

ағынының 70% — ынан төмен емес деңгейде, корреляцияланған түс температурасының мәні және кепілдік мерзімі ішінде корреляцияланған түс температура-

сының рұқсат етілген мәндерінің ауданы-ГОСТ Р 54350 келтірілгенге сәйкес. Ақаулы жарықдиодты шамды ауыстыру туралы толық ақпарат кепілдік кезеңінде сіз

телефондар арқылы ала аласыз: 8 (800) 555-01-23, 8 (495) 651-87-22.

Ескертпе: өндіруші кез келген уақытта және алдын ала ескертусіз бұйымның техникалық сипаттамаларын нашарлатпайтын техникалық өзгерістер мен жетілдіру-

лерді бұйымның конструкциясы мен жинақтамасына енгізу құқығын өзіне қалдырады.

ДАЙЫНДАЛҒАН КҮНІ

Затбелгіде 00.00 сериясына сәйкес көрсетілген (алғашқы екі Сан — дайындалған айы; екінші екі Сан — Шығарылған жылы).

СЕРТИФИКАТТАУ

Тауар кеден одағының қолданыстағы техникалық регламенттеріне сәйкес сертификатталған. Сертификаттау туралы ақпарат жеке қаптамада көрсетілген.

ДАЙЫНДАУШЫ ТУРАЛЫ АҚПАРАТ

Өндіруші: Нингбо Оутлукс Електрикал Ко. Лтд. Мекен-жайы: №.1 Хетоу Рд. Хенгкси. Нингбо. Қытай.

ҚХР — да жасалған. Жеткізушінің (Өндірушінің) тұтынушыдан

талап-наразылықтады қабылдауға уәкілеттік берген заңды тұлғаның атауы мен мекен-жайы: «Леруа Мерлен Казахстан» ЖШС, Қазақстан Республикасы, 050000,

Алматы қ., Қонаев көш., 77, «ParkView» БО, 6 қ., №07 кеңсе. «Wolta Kazakhstan» ЖШС, 050044, Қазақстан Республикасы, Алматы қаласы, Жiбек Жолы көшесі, 50

үй, 604 оф. тел: +7 (727) 973 09 55, info@wolta.kz.
