ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

*Габаритные размеры

по крыше ВхШхГ (мм)

*Крыша шкафа 80 мм. Цоколь 100 мм. Допустимая распределенная статическая

нагрузка до 1000 кг.

Шкаф поставляется в собраном виде, в упаковке из гофрированного картона

на деревянном поддоне 100 мм.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Инженер по качеству

М.П.

год, месяц, число

ВНИМАНИЕ!

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения

его функциональных характеристик

личная подпись расшифровка подписи

Шкаф телекоммуникационный всепогодный ШТВ-1 __________________

соответствует техническим условиям ТУ BY 800008148.008–2010

и признан годным к эксплуатации

Упаковщик

М.П.

год, месяц, число

личная подпись расшифровка подписи

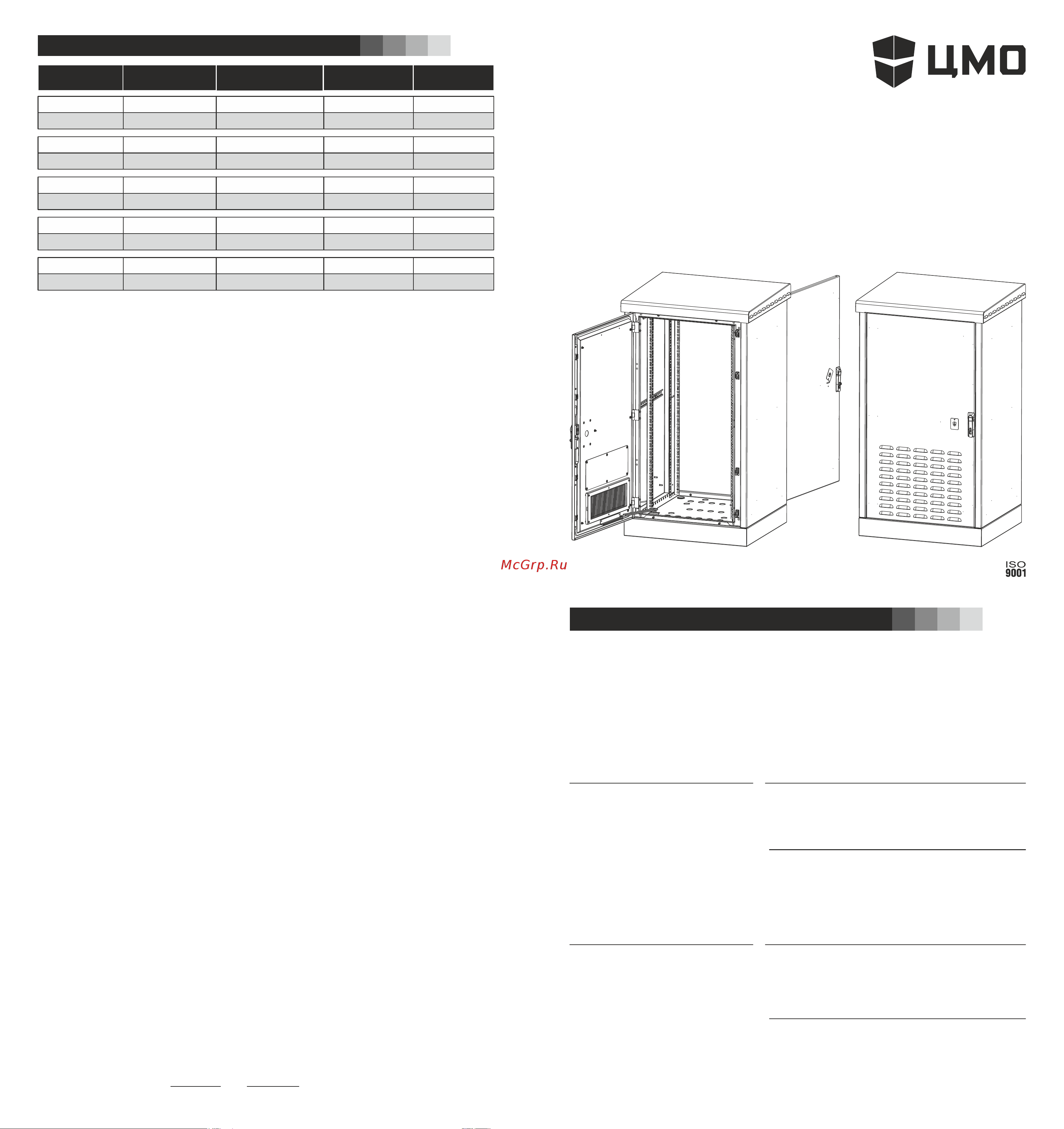

Паспорт

Шкаф телекоммуникационный

всепогодный ШТВ-1

ИДФУ.301445.450 ПС

А3 01.20

Изделие соответствует: ТУ BY 800008148.008–2010, ГОСТ 32127-2013

Шкаф

(артикул)

ШТВ-1-12.7.6

ШТВ-1-12.7.9

ШТВ-1-18.7.6

ШТВ-1-18.7.9

ШТВ-1-24.7.6

ШТВ-1-24.7.9

ШТВ-1-30.7.6

ШТВ-1-30.7.9

ШТВ-1-36.7.6

ШТВ-1-36.7.9

Полезная высота

U (Юнит)

Полезная глубина

(мм)

520

820

520

820

520

820

520

820

520

820

775 х 745 х 630

775 х 745 х 930

1040 х 745 х 630

1040 х 745 х 930

1310 х 745 х 630

1310 х 745 х 930

1575 х 745 х 630

1575 х 745 х 930

1840 х 745 х 630

1840 х 745 х 930

Масса не более

(кг)

117

115

138

130

157

150

175

1. НАЗНАЧЕНИЕ

1.1 Шкаф телекоммуникационный всепогодный ШТВ-1 предназначен для размещения автономно функциониру-

ющего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействий

окружающей среды и несанкционированного доступа.

1.2 Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при

эксплуатации от минус 50°С до плюс 45°С и относительной влажности не более 80% при температуре плюс

20°С. При установке климатического оборудования (вентилятор + нагреватель), допускается эксплуатация

шкафов в зоне прямого воздействия осадков и других климатических факторов (категория размещения 1).

1.3 Предназначен для установки в закрытых помещениях или на открытом воздухе.

1.4 Не предназначен для эксплуатации во взрывопожароопасных зонах.

1.5 Шкаф имеет степень защиты, обеспечиваемой оболочкой, IP65 (с установленным кондиционером либо

вентилятором – IP54).

2. ОПИСАНИЕ ИЗДЕЛИЯ

2.1 Шкаф ШТВ-1 состоит из телекоммуникационного отсека, который может быть разделен на 2 (снизу –

аккумуляторный) при помощи дополнительной полки (в комплект поставки не входит). Шкаф изготовлен из

листовой стали толщиной до 2 мм, внутри покрыт термоизоляционным материалом. В комплект поставки входит

утеплитель, который необходимо наклеить на основание внутри каркаса после прокладки проводов. В крыше

каркаса и на передней двери предусмотрены вентиляционные окна, которые могут быть закрыты заглушками

либо в них могут быть установлены фильтры и вентиляторы серии R-FAN-х по ТУ РБ 800008148.004-2005. Двери

выполнены из стали 2 мм, могут быть перевешены для изменения стороны открытия. На дверь можно

установить дополнительный антивандальный замок и полку для документов (в комплект поставки не входит).

Вместо двери можно становить стенку (в комплект поставки не входит). Передняя дверь имеет жалюзи для

обеспечения вентиляции. Крыша шкафа съёмная, имеет небольшой уклон и систему «антикапля», что не

позволяет воде скапливаться на шкафу и отводит воду без попадания её на уплотнитель шкафа – дверь не

примерзает в холодные период года. Под крышей имеются транспортировочные уши, которые позволяют

подымать шкаф на требуемую высоту либо транспортировать его с применением спец. устройств. Вместо

стандартной крыши можно установить крышу с выдвижным козырьком (в комплект поставки не входит). Цоколь

шкафа высотой 100 мм, съёмный и может быть заменен на цоколь 300 мм (ОС-ШТВ-1) с окнами для доступа к

проводам (в комплект поставки не входит). Фиксация шкафа к подготовленному основания осуществляется

через 4 втулки М12 в основании шкафа.

2.2 Телекоммуникационный модуль стандартно комплектуется двумя парами вертикальных направляющих.

Доступ к оборудованию предусмотрен с передней стороны шкафа через дверь с пенорезиновым уплотнителем.

2.3 Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри

шкафа. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими

элементами для очистки воздуха в крыше и передней двери шкафа. Принудительные охлаждение и обогрев,

пр едус матрива ют ус та но вк у те рм ор ег уля то ра и вентилято рн ого мод ул я п отол очн ого по ТУ Р Б

800008148.004–2005 серии R-FAN-х. При активном тепловыделении оборудования возможна установка

дополнительного вентиляторного модуля потолочного по ТУ РБ 800008148.004–2005 вместо фильтрующего

элементы для очистки воздуха передней двери.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного

заземления с помощью электрических проводников или крепежных соединений.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

4.1 Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ BY

800008148.008–2010 при соблюдении потребителем условий транспортирования, хранения, монтажа и

эксплуатации.

4.2 Гарантийный срок эксплуатации шкафов 12 месяцев.

4.3 Гарантийный срок хранения не более 6 месяцев.

ВНИМАНИЕ! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудо-

ванием заказчика при транспортировке.

5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ

5.1 Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека, вредных для

окружающей среды. Изделие не содержит в своём составе драгоценных металлов. Не требует специальных мер

предосторожности при транспортировании, хранении и утилизации.

5.2 Транспортирование шкафов в упаковке может осуществляться любым видом транспорта в крытых

транспортных средствах, в соответствии с правилами перевозки грузов, действующих на данном виде

транспорта. Условия транспортирования, в части воздействия климатических факторов, должны соответство-

вать группе хранения 4 по ГОСТ 15150.

5.3 Условия хранения по группе 2 ГОСТ 15150–69.

5.4 Утилизацию изделия производят по общим правилам, действующим у потребителя.

6. ИЗГОТОВИТЕЛЬ:

Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А,

тел.: +375 (17) 500-00-00, e-mail: info@cmo.ru, сайт: www.cmo.ru, ИООО «ЦМО»
