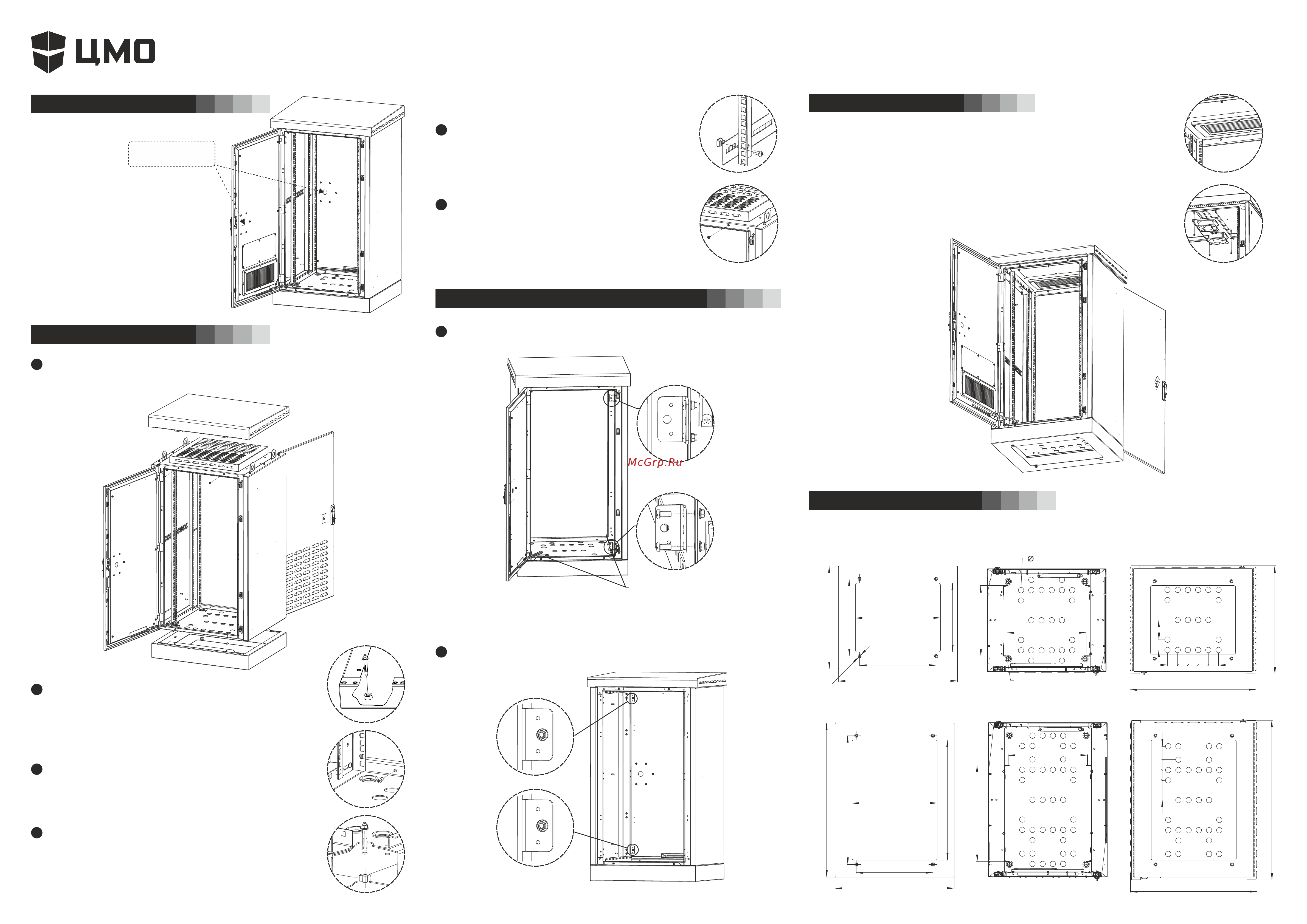

Руководство по сборке: шкаф телекоммуникационный всепогодный ШТВ-1
КОМПЛЕКТ ПОСТАВКИ
Шкаф поставляется в собранном виде.
Вертикальные направляющие: 4 шт.;
Комплект заземления: 1 шт.;
Ограничитель двери: 2 шт.;
Комплект ключей: 2 шт.;
DIN-рейка: 2 шт.;
Фильтр: 2 шт.
УСТАНОВКА ШКАФА
Монтаж шкафа осуществляется на подготовленное ровное основание. Выкрутите винты
М6х12 с внутренней стороны шкафа и отсоедините основание.
1
Установите основание на подготовленную поверхность и закрепите
анкерными винтами М12. По контуру основания нанесите герметик
(в комплект поставки не входит).
2
Установите шкаф на основание, закрепите винтами М6х12.
3
4
Предусмотрена установка шкафа без демонтажа основания.
Для доступа к монтажным отверстиям основания уберите
4 заглушки с внутренней стороны шкафа. Просверлите
необходимые отверстия, закрепите шкаф анкерными винтами
М12 (в комплект поставки не входят), установите заглушки.
СИСТЕМА ВЕНТИЛЯЦИИ
Для замены фильтрующего элемента удалите 4 винта корпуса фильтра М5.
Отсоедините корпус и замените фильтрующий элемент Filtron AP 092, либо
аналоги.
Предусмотрена установка модуля вентиляторного потолочного по ТУ РБ
800008148.004–2005 в крышу или дверь шкафа. Установите модуль
и зафиксируйте четырьмя винтами М5.
Вертикальные направляющие (4 шт.) регулируются
по глубине. Фиксируются винтом и гайкой с фиксатором.
5
Места для установки
усиленных замков
Для доступа к транспортировочным ушам необходимо
открутить два винта М6х16 со стороны двери и потянуть
крышу на себя. Регулировать силу прижима крыши
к каркасу шестью винтами М6 в крыше каркаса изнутри
шкафа. Установка крыши производится в обратном
порядке.
6
БЛОКИРОВКА ЗАДНЕЙ ДВЕРИ УГОЛКАМИ
900
700
600
700
500
400
500
700
450
750
450
450
M12
930
745
630
520 max
820 max
745
19"
19"
60 115
60 60 60 60 60
786060115
ШТВ-1-х.7.6
ШТВ-1-х.7.9
Цоколь базовый (высотой 100 мм)
Сечение шкафа, каб. вводы
Вид снизу и габариты по крыше
32,5 мм под ввод кабеля
4 заглушки для доступа
к втулкам в цоколе
ГАБАРИТНЫЕ РАЗМЕРЫ
Удалить заглушки из отверстий, установить 2 уголка винтами М6х12 и гайками
М6 согласно вида А и В.
С двери снять две гайки согласно чертежу, закрыть дверь, завинтить гайки
согласно вида D и C.
1
2
B
A
Для блокировки двери применить один уголок
из комплекта поставки и один уголок демонтировать
с ограничителя двери (уголки одинаковые).
C
D
