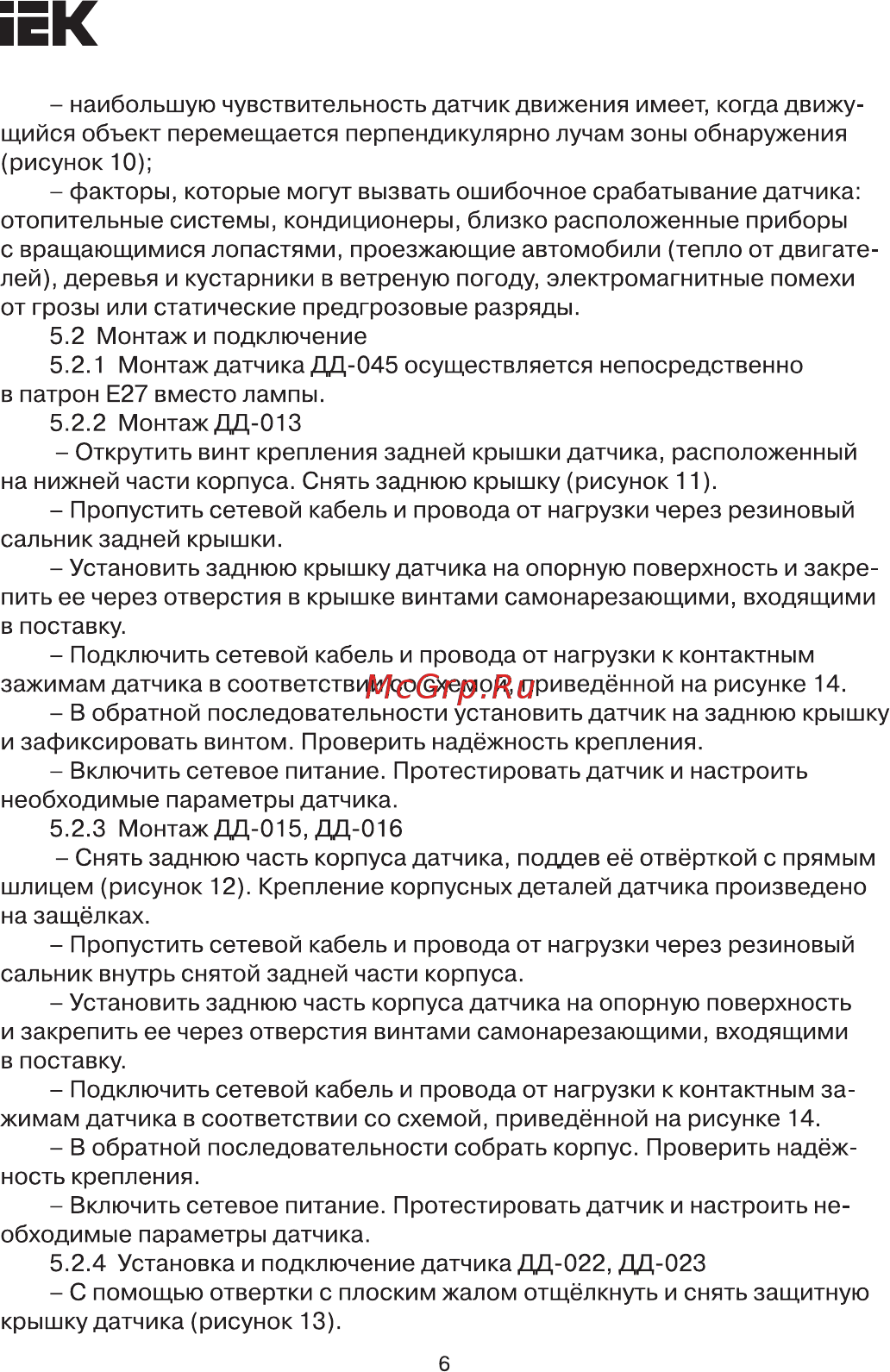

ЕК наибольшую чувствительность датчик движения имеет когда движу щийся объект перемещается перпендикулярно лучам зоны обнаружения рисунок 10 факторы которые могут вызвать ошибочное срабатывание датчика отопительные системы кондиционеры близко расположенные приборы с вращающимися лопастями проезжающие автомобили тепло от двигате лей деревья и кустарники в ветреную погоду электромагнитные помехи от грозы или статические предгрозовые разряды 5 2 Монтаж и подключение 5 2 1 Монтаж датчика ДД 045 осуществляется непосредственно в патрон Е27 вместо лампы 5 2 2 МонтажДД 013 Открутить винт крепления задней крышки датчика расположенный на нижней части корпуса Снять заднюю крышку рисунок 11 Пропустить сетевой кабель и провода от нагрузки через резиновый сальник задней крышки Установить заднюю крышку датчика на опорную поверхность и закре пить ее через отверстия в крышке винтами самонарезающими входящими в поставку Подключить сетевой кабель и провода от нагрузки к контактным зажимам датчика в соответствии со схемой приведённой на рисунке 14 В обратной последовательности установить датчик на заднюю крышку и зафиксировать винтом Проверить надёжность крепления Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика 5 2 3 Монтаж ДД 015 ДД 016 Снять заднюю часть корпуса датчика поддев её отвёрткой с прямым шлицем рисунок 12 Крепление корпусных деталей датчика произведено на защёлках Пропустить сетевой кабель и провода от нагрузки через резиновый сальник внутрь снятой задней части корпуса Установить заднюю часть корпуса датчика на опорную поверхность и закрепить ее через отверстия винтами самонарезающими входящими в поставку Подключить сетевой кабель и провода от нагрузки к контактным за жимам датчика в соответствии со схемой приведённой на рисунке 14 В обратной последовательности собрать корпус Проверить надёж ность крепления Включить сетевое питание Протестировать датчик и настроить не обходимые параметры датчика 5 2 4 Установка и подключение датчика ДД 022 ДД 023 С помощью отвертки с плоским жалом отщёлкнуть и снять защитную крышку датчика рисунок 13 6
