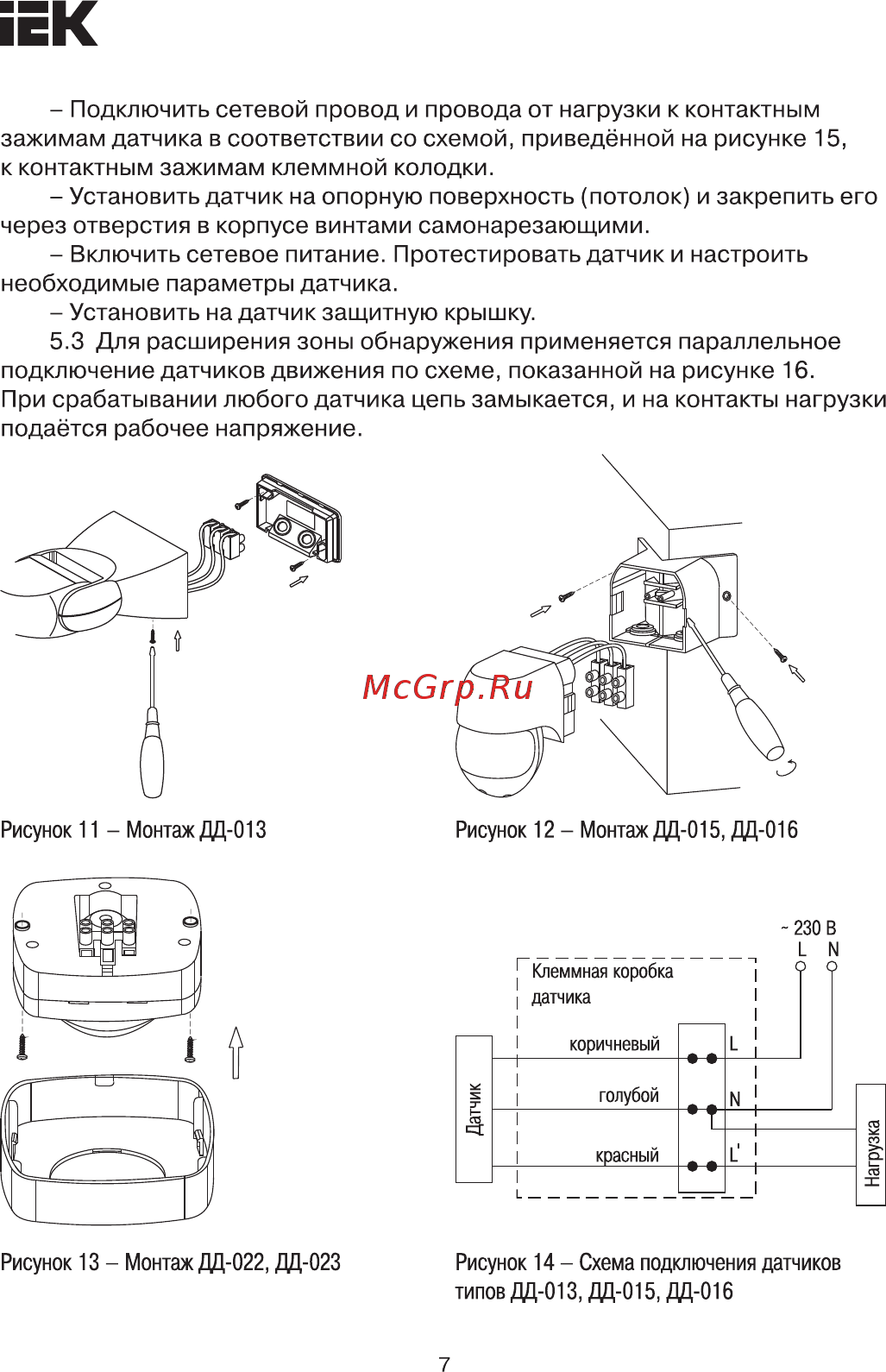

ЕК Подключить сетевой провод и провода от нагрузки к контактным зажимам датчика в соответствии со схемой приведённой на рисунке 15 к контактным зажимам клеммной колодки Установить датчик на опорную поверхность потолок и закрепить его через отверстия в корпусе винтами самонарезающими Включить сетевое питание Протестировать датчик и настроить необходимые параметры датчика Установить на датчик защитную крышку 5 3 Для расширения зоны обнаружения применяется параллельное подключение датчиков движения по схеме показанной на рисунке 16 При срабатывании любого датчика цепь замыкается и на контакты нагрузки подаётся рабочее напряжение Рисунок 12 Монтаж ДД 015 ДЦ 016 Рисунок 13 Монтаж ДД 022 ДД 023 Рисунок 14 Схема подключения датчиков типов ДД 013 ДД 015 ДД 016 сгрузка Рисунок 11 Монтаж ДД 013 7
