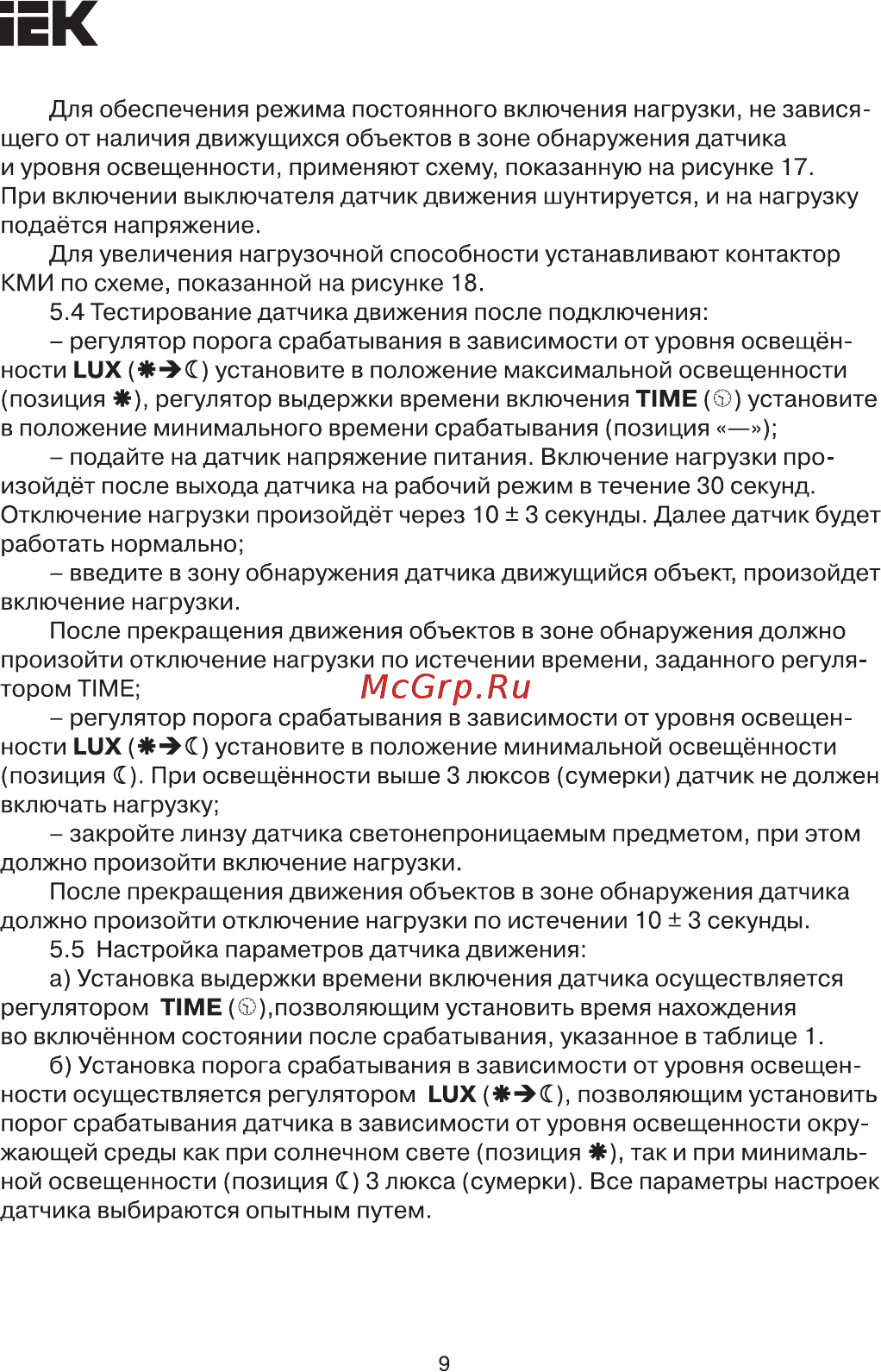

iEK Для обеспечения режима постоянного включения нагрузки не завися щего от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности применяют схему показанную на рисунке 17 При включении выключателя датчик движения шунтируется и на нагрузку подаётся напряжение Для увеличения нагрузочной способности устанавливают контактор КМИ по схеме показанной на рисунке 18 5 4 Тестирование датчика движения после подключения регулятор порога срабатывания в зависимости от уровня освещён ности LUX установите в положение максимальной освещенности позиция Ж регулятор выдержки времени включения TIME установите в положение минимального времени срабатывания позиция подайте на датчик напряжение питания Включение нагрузки про изойдёт после выхода датчика на рабочий режим в течение 30 секунд Отключение нагрузки произойдёт через 10 3 секунды Далее датчик будет работать нормально введите в зону обнаружения датчика движущийся объект произойдет включение нагрузки После прекращения движения объектов в зоне обнаружения должно произойти отключение нагрузки по истечении времени заданного регуля тором TIME регулятор порога срабатывания в зависимости от уровня освещен ности LUX установите в положение минимальной освещённости позиция С При освещённости выше 3 люксов сумерки датчик не должен включать нагрузку закройте линзу датчика светонепроницаемым предметом при этом должно произойти включение нагрузки После прекращения движения объектов в зоне обнаружения датчика должно произойти отключение нагрузки по истечении 10 3 секунды 5 5 Настройка параметров датчика движения а Установка выдержки времени включения датчика осуществляется регулятором TIME позволяющим установить время нахождения во включённом состоянии после срабатывания указанное в таблице 1 б Установка порога срабатывания в зависимости от уровня освещен ности осуществляется регулятором LUX С позволяющим установить порог срабатывания датчика в зависимости от уровня освещенности окру жающей среды как при солнечном свете позиция так и при минималь ной освещенности позиция С 3 люкса сумерки Все параметры настроек датчика выбираются опытным путем 9
