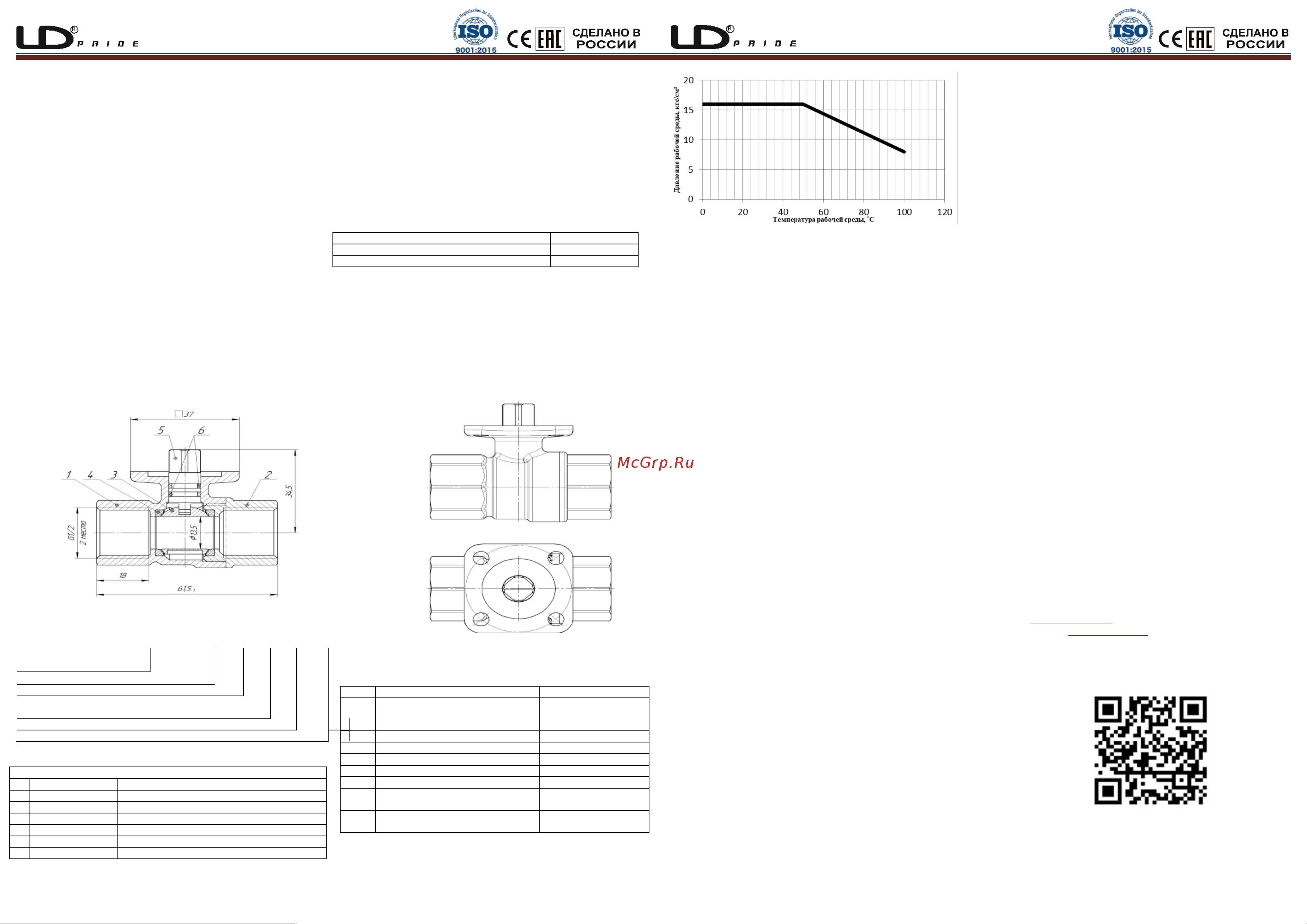

ПАСПОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Благодарим Вас за приобретение крана шарового латунного
марки LD Pride.
Изделие под маркой LD Pride отвечает всем современным
требованиям и стандартам трубопроводной арматуры.
Продукция под маркой LD изготавливается из отечествен-
ного сырья и комплектующих. Приобретая продукцию
торговой марки LD, Вы поддерживаете российского произ-
водителя и осуществляете вклад в экономику страны.
НОРМАТИВНЫЙ ДОКУМЕНТ НА ИЗГОТОВЛЕНИЕ
ТУ 3712-004-42473563-2016
Декларация о соответствии: ЕАЭС №RU Д-RU.МО10.В.03930
до 12.12.2022
Климатическое исполнение УХЛ 1, 2, 3 ГОСТ 15150.
ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ
ООО «ЛД ПРАЙД», 454010, г. Челябинск, ул. Енисейская, д. 56, стр. 1
ШИФР
АРТИКУЛ
УСЛОВНОЕ ОБОЗНАЧЕНИЕ:
Кран шаровой латунный
LD Pride 49.
15.
х-х.
П.
F03
Серия: специальные краны
Условный диаметр DN:
Присоединительная резьба:
В-В - внутренняя/внутренняя
Материалы основных деталей крана
№
Наименование
Материал
1
Корпус
Латунь штампованная никелированная ЛС59-1В
2
Гайка
Латунь штампованная никелированная ЛС59-1В
3
Шаровая пробка
Латунь никелированная ЛС59-1В
4
Седло
Фторопласт Ф-4
5
Шпиндель
Латунь ЛС59-1В
6
Кольцо
Фторсиликон
НАЗНАЧЕНИЕ:
Кран шаровой латунный с площадкой под привод LD Pride, с никелевым
покрытием предназначен для использования в качестве запорного устрой-
ства в трубопроводах различного назначения, для которых предусмотрена
возможность дистанционного или автоматического управления. Имеет
специальную конструкцию (площадка под привод) для легкого и быстрого
соединения с электро- и пневмоприводами согласно EN ISO 5211.
СВИДЕТЕЛЬСТВА О ПРИЕМКЕ
Кран шаровой изготовлен и принят в соответствии с требованиями
ТУ 3712-004-42473563-2016 и признан годным к эксплуатации.
Кран испытан при t˚ +20˚С:
Визуальный контроль
Пройден
Проверка на прочность корпуса
Пройдена
Проверка на герметичность по ГОСТ 33257
Пройдена
ОТМЕТКИ ПРОИЗВОДИТЕЛЯ
ОТМЕТКА ОТК
ДАТА УПАКОВКИ: ПРИЕМО-СДАТОЧНЫЕ
ИСПЫТАНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
Характеристика
Значение
1
Рабочая среда
Вода, не агрессивные в
отношении частей
крана жидкости
2
Класс герметичности по ГОСТ 9544
"А"
3
Условное номинальное давление PN
16 кгс/см²
4
Температура рабочей среды
от -20˚С до +100˚С
5
Срок службы
30 лет
6
Средний ресурс
5000 циклов
7
Максимальный крутящий момент на
шпинделе крана
3,0 Н*м
8
Рабочий крутящий момент на
шпинделе крана
1,5 Н*м
СТРАХОВКА:
Продукция застрахована, согласно договору страхования ответственности
производителя за качество продукции №2217039000223 до 31 июля 2023
года.
ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ:
ПРИМЕНЕНИЕ:
Шаровые краны LD Pride должны применяться в строгом соответствии с
их назначением в части рабочих параметров и условий эксплуатации. В
качестве транспортируемой среды может использоваться вода, воздух и
другие, не агрессивные в отношении частей крана, среды. В процессе
эксплуатации положение запорного органа крана должно быть полностью
открытое или полностью закрытое. Индикация положения крана осу-
ществляется ориентацией шлица на четырехгранной головке шпинделя.
Направление потока рабочей среды параллельно шлицу на шпинделе
крана.
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:
Запрещается:
1. Производить работы по демонтажу при наличии давления рабочей
среды в трубопроводе;
2. Использовать краны на параметрах, превышающих указанные в техни-
ческих характеристиках;
3. Использовать краны в качестве регулирующей арматуры;
4. Разбирать изделие;
5. Использовать краны в качестве опор для трубопровода;
6. Применять краны вместо заглушек при испытаниях на монтаже;
7. Запрещается допускать замерзание рабочей среды внутри корпуса;
8. Шаровые краны LD Pride категорически запрещается бросать;
9. Вносить изменения в конструкцию площадки с целью установить
привод с посадочным местом несоответствующим ISO5211.
ИНСТРУКЦИЯ ПО МОНТАЖУ:
1. Для исключения попадания во внутренние полости крана загрязнений,
кран следует монтировать в полностью открытом состоянии;
2. Для исключения выгорания уплотнительных деталей, сварочные работы
на трубопроводе, с установленным на нем кране, производить с обеспече-
нием мер, исключающих нагрев;
3. В соответствии с ГОСТ 12.2.063, кран не должен испытывать нагрузок
от трубопровода (изгиб, сжатие, растяжение, неравномерность затяжки
крепежа). При необходимости должны быть предусмотрены опоры или
компенсаторы, снижающие нагрузку на кран от трубопровода. Несоос-
ность соединяемых трубопроводов не должна превышать 3 мм при длине
1 м плюс 1 мм на каждый последующий метр;
4. В качестве уплотнительного материала соединения крана с трубопрово-
дом должны применяться специальные герметизирующие материалы;
5. Монтаж крана на трубопровод должен осуществляться специализиро-
ванной организацией;
6. Допустимы только два рабочих положения крана: полностью открытое и
полностью закрытое. Эксплуатация изделия в промежуточном положении
строго запрещена;
7. Согласно пункту 4.1 СП 73.13330.2016 «Внутренние санитарно-
технические системы» после установки оборудования обязательно прово-
дится индивидуальное испытание и оформляется «Акт проведения испы-
таний на герметичность» (в соответствии с Приложением В);
8. Использовать «газовые» ключи и удлинители ключей при монтаже
запрещается, для предотвращения деформации корпуса. Монтаж кранов
необходимо осуществлять путем вращения захватом за грани корпуса.
Резьба на монтируемых деталях (труба, сгон) должна соответствовать
ГОСТ 6357;
9. Проверить работоспособность крана поворотом рукоятки, при этом
подвижные части должны перемещаться плавно, без рывков и заеданий;
10. При монтаже кранов необходимо произвести осмотр поверхности
резьбы крана и ответной части трубопровода. На резьбе не должно быть
забоин, вмятин заусенцев, препятствующих навинчиванию крана.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
1. Краны являются комплектующей частью изделия (оборудования).
Требования к сроку проведения осмотра (обслуживания) должны быть
совмещены со сроками осмотра изделия;
2. Обслуживание кранов в процессе эксплуатации сводится к периодиче-
ским осмотрам. При этом проверяется ход шпинделя до полного откры-
тия-закрытия крана, отсутствие течи.
3. Оценка технического состояния кранов не имеющих видимых дефектов
(трещин, деформаций корпуса, замятия резьб и т. д.) определяется на
специальном стенде.
4. В случае длительного бездействия крана не реже одного раза в 3
месяца выполнять профилактический цикл открытия- закрытия крана.
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ:
1. Краны транспортируются любым видом транспорта в соответствии с
правилами, действующими на транспорте данного вида. Условия транс-
портировки и хранения – по группе 5 (ОЖ4);
2. Краны должны храниться в упакованном виде в закрытом помещении
или под навесом;
3. При отгрузке потребителю краны консервации не подвергаются, так
как материалы, применяемые при их изготовлении, атмосферостойкие и
имеют защитное покрытие;
4. В процессе изготовления, хранения, транспортирования и эксплуата-
ции при указанных в паспорте параметрах, краны не оказывают вреда
окружающей среде и здоровью человека.
УТИЛИЗАЦИЯ:
Утилизация изделия (переплавка, захоронение, перепродажа) произво-
дится в порядке, установленном Законами РФ от 22.08.2004 г. №122-ФЗ
«Об охране атмосферного воздуха», от 10.01.2003 г. №15-ФЗ «Об отходах
производства и потребления», а также другими российскими и регио-
нальными нормами, актами, правилами, распоряжениями и пр., приня-
тыми для реализации указанных законов.
ГАРАНТИЯ:
Гарантия производителя – 10 лет с даты ввода в эксплуатацию, но не более
11 лет с даты продажи при условии соблюдения требований надлежащего
хранения, монтажа и эксплуатации, изложенных в данном паспорте.
Претензии по качеству можно направить любым удобным способом:
- на почту feedback@ld-pride.ru;
- в телеграмм канал https://t.me/ld_expert;
- по QR-коду указанному ниже.
LD Pride 49.15.В-В.П.F03
LD 49.300.15
Контроль качества
Ваше мнение важно для нас!
ОБРАЗЕЦ
ОБРАЗЕЦ
