СВИДЕТЕЛЬСТВА О ПРИЕМКЕ
Кран шаровой изготовлен и принят в соответствии с требованиями
ТУ 3712-004-42473563-2016 и признан годным к эксплуатации
Месяц и год выпуска указан на корпусе крана*
Кран испытан при t˚ +20˚С:
Визуальный контроль
Пройден
Проверка на прочность корпуса
Пройдена
Проверка на герметичность по ГОСТ 33257
Пройдена
* Маркировка даты может быть представлена 2 способами:
1) арабскими цифрами ХХ.ХХХХ (месяц, год выпуска );
2) окружностью с центром, в котором указаны две последние цифры года и
12 секторов, в которых по часовой стрелке точками указан месяц производ-
ства крана. Если отмечено несколько секторов, датой производства считать
последний сектор (более поздний месяц).
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ:
1. Краны являются комплектующей частью изделия (оборудования). Требо-
вания к сроку проведения осмотра (обслуживания) должны быть совмеще-
ны со сроками осмотра изделия;
2. Обслуживание кранов в процессе эксплуатации сводится к периодиче-
ским осмотрам. При этом проверяется ход шпинделя до полного открытия-
закрытия крана, отсутствие течи. При необходимости производится под-
тяжка прижимной гайки;
3. Оценка технического состояния кранов не имеющих видимых дефектов
(трещин, деформаций корпуса, замятия резьб и т. д.) определяется на специ-
альном стенде.
ОТКАЗЫ И КРИТЕРИИ ПРЕДЕЛЬНЫХ СОСТОЯНИЙ
1. К потенциально возможным отказам арматуры относятся:
- потеря плотности и прочности корпусных деталей;
- потеря герметичности по отношению к внешней среде по уплотнениям;
- потеря герметичности затвора;
- невыполнения функции «открытие-закрытие».
2. К критериям предельного состояния арматуры относятся:
- начальная стадия нарушения целостности корпусных деталей;
- возникновение трещин на основных деталях корпуса;
- заклинивание шаровой пробки.
ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ:
1. Краны транспортируются любым видом транспорта в соответствии с
правилами, действующими на транспорте данного вида. Условия транспор-
тировки и хранения – по группе 5 (ОЖ4);
2. Краны должны храниться в упакованном виде в закрытом помещении или
под навесом;
3. При отгрузке потребителю краны консервации не подвергаются, так как
материалы, применяемые при их изготовлении, атмосферостойкие и имеют
защитное покрытие;
4. В процессе изготовления, хранения, транспортирования и эксплуатации
при указанных в паспорте параметрах, краны не оказывают вреда окружа-
ющей среде и здоровью человека.
УТИЛИЗАЦИЯ:
Утилизация изделия (переплавка, захоронение, перепродажа) производится
в порядке, установленном Законами РФ от 22.08.2004 г. №122-ФЗ «Об
охране атмосферного воздуха», от 10.01.2003 г. №15-ФЗ «Об отходах
производства и потребления», а также другими российскими и региональ-
ными нормами, актами, правилами, распоряжениями и пр., принятыми для
реализации указанных законов.
ОТМЕТКИ ПРОИЗВОДИТЕЛЯ
ОТМЕТКА ОТК
ИНСТРУКЦИЯ ПО МОНТАЖУ:
1. Для исключения попадания во внутренние полости крана загрязнений,
кран следует монтировать в полностью открытом состоянии;
2. Для исключения выгорания уплотнительных деталей, сварочные работы
на трубопроводе, с установленным на нем кране, производить с обеспече-
нием мер, исключающих нагрев;
3. В соответствии с ГОСТ 12.2.063, кран не должен испытывать нагрузок от
трубопровода (изгиб, сжатие, растяжение, неравномерность затяжки кре-
пежа). При необходимости должны быть предусмотрены опоры или ком-
пенсаторы, снижающие нагрузку на кран от трубопровода. Несоосность
соединяемых трубопроводов не должна превышать 3 мм при длине
1 м плюс 1 мм на каждый последующий метр;
4. В качестве уплотнительного материала соединения крана с трубопрово-
дом должны применяться специальные герметизирующие материалы;
5. Монтаж крана на трубопровод должен осуществляться специализирован-
ной организацией;
6. Допустимы только два рабочих положения крана: полностью открытое и
полностью закрытое. Эксплуатация изделия в промежуточном положении
строго запрещена;
7. Согласно пункту 4.1 СП 73.13330.2016 «Внутренние санитарно-
технические системы» после установки оборудования обязательно прово-
дится индивидуальное испытание и оформляется «Акт проведения испыта-
ний на герметичность» (в соответствии с Приложением В);
8. Использовать «газовые» ключи и удлинители ключей при монтаже
запрещается, для предотвращения деформации корпуса. Монтаж кранов
необходимо осуществлять путем вращения захватом за грани корпуса.
Использовать корпусную гайку для захвата при монтаже запрещается.
Резьба на монтируемых деталях (труба, сгон) должна соответствовать ГОСТ
6357;
9. Проверить работоспособность крана поворотом рукоятки, при этом
подвижные части должны перемещаться плавно, без рывков и заеданий.
При наличии протечки через сальниковое уплотнение горловины необхо-
димо снять рукоятку и подтянуть прижимную гайку сальника на угол 30-
60°. При невозможности устранить течь путем подтяжки, использовать
ремкомплект производителя;
Видео инструкция по ссылке: https://xn--d1an.xn--
p1ai/info_obucenie_i_seminary/podtazka_prizimnoj_gajki_na_gorlovine_krana/
10. При монтаже кранов необходимо произвести осмотр поверхности
резьбы крана и ответной части трубопровода. На резьбе не должно быть
забоин, вмятин заусенцев, препятствующих навинчиванию крана.
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:
Запрещается:
1. Производить работы по демонтажу при наличии давления рабочей среды
в трубопроводе;
2. Использовать краны на параметрах, превышающих указанные в техниче-
ских характеристиках;
3. Использовать краны в качестве регулирующей арматуры;
4. Разбирать изделие;
5. Использовать краны в качестве опор для трубопровода;
6. Применять краны вместо заглушек при испытаниях на монтаже;
7. Запрещается допускать замерзание рабочей среды внутри корпуса;
8. Подвергать ремонту при наличии давления рабочей среды в трубопрово-
де;
9. Запрещается эксплуатировать кран при наличии деформаций корпуса,
протечек рабочей среды, неполном перекрытии потока рабочей среды в
положении «закрыто»;
10. Шаровые краны LD Pride категорически запрещается бросать.
СТРАХОВКА:
Продукция застрахована, согласно договору страхования ответственности
производителя за качество продукции №2371039000612 от 12 июля
2023года.

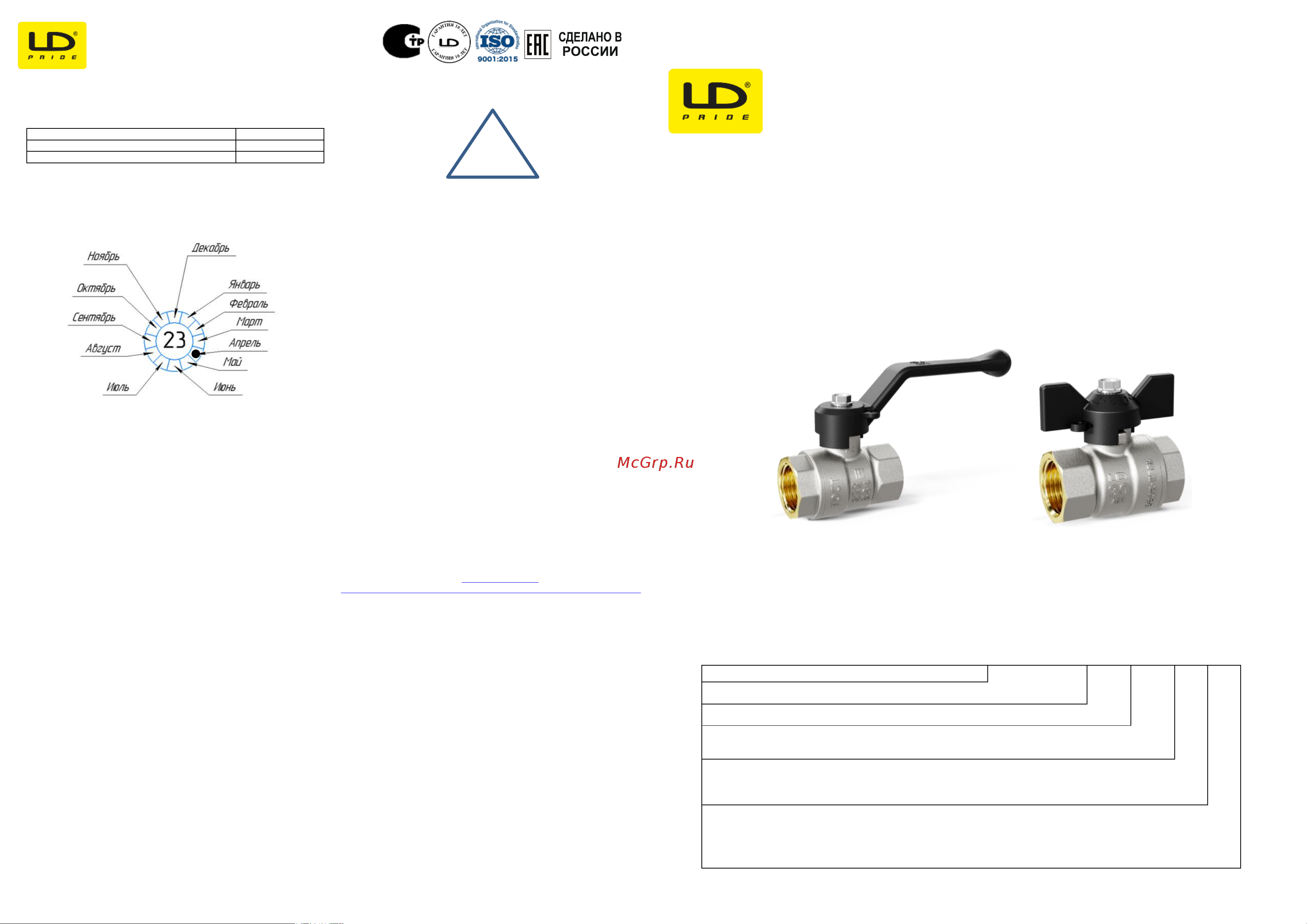

ПАСПОРТ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
КРАН ШАРОВОЙ ЛАТУННЫЙ
DN 15-50
внутренняя – внутренняя
ИЗГОТОВИТЕЛЬ
ООО «ЛД ПРАЙД», 454010, г. Челябинск, ул. Енисейская, д. 56, стр. 1
Модель
Артикул
Модель
Артикул
LD Pride 47.15.В-В.Р
47.301.15
LD Pride 47.15.В-В.Б
47.300.15
LD Pride 47.20.В-В.Р
47.301.20
LD Pride 47.20.В-В.Б
47.300.20
LD Pride 47.25.В-В.Р
47.301.25
LD Pride 47.25.В-В.Б
47.300.25
LD Pride 47.32.В-В.Р
47.301.32
LD Pride 47.32.В-В.Б
47.300.32
LD Pride 47.40.В-В.Р
47.301.40
LD Pride 47.50.В-В.Р
47.301.50
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Кран шаровой латунный неполнопроходной
LD Pride 47
хх.
х-х.
х.
х
Серия:
Условный диаметр DN: 15, 20, 25, 32, 40, 50
Присоединительная резьба:
В-В - внутренняя/внутренняя
Управление:
Б - бабочка
Р - Рычаг
Цвет рукояти (кроме черного)
R- красный
B - синий
W - белый
ОТК
56-Е
Благодарим Вас за приобретение крана шарового латунного марки LD Pride.
Изделие под маркой LD Pride отвечает всем современным требованиям и стандартам
трубопроводной арматуры.
Продукция под маркой LD изготавливается из отечественного сырья и комплектую-
щих. Приобретая продукцию торговой марки LD, Вы поддерживаете российского
производителя и осуществляете вклад в экономику страны.
