НАЗНАЧЕНИЕ
Краны шаровые латунные LD Pride (серия 47) предназначены для перекрытия потока рабочей среды на трубопрово-
дах, систем питьевого и хозяйственно питьевого назначения; горячего водоснабжения; отопления; сжатого воздуха;
жидких углеводородов, а также на технологических трубопроводах, транспортирующих вещества, не агрессивные к
материалам кранов. Шаровые краны LD Pride должны применяться в строгом соответствии с их назначением в части
рабочих параметров и условий эксплуатации. В процессе эксплуатации положение запорного органа крана должно
быть полностью открытое или полностью закрытое. Климатическое исполнение У, УХЛ , ХЛ, ТВ ГОСТ 15150.
НОРМАТИВНЫЙ ДОКУМЕНТ НА ИЗГОТОВЛЕНИЕ
ТУ 3712-004-42473563-2016
ГОСТ Р 59553-2021 №РОСС RU C-RU.АЕ83.В.00074/23 по 17.09.2028г.
ГОСТ Р 59553-2021 №РОСС RU C-RU.АЕ83.В.00075/23 по 17.09.2028г.
Декларация о соответствии ТР ТС 010 ЕАЭС: №RU Д-RU.РА08.В.88434/22 от 08.12.2022 г.
Экспертное заключение по результатам санитарно-эпидемиологической экспертизы №16017/2016 от 25.10.2016

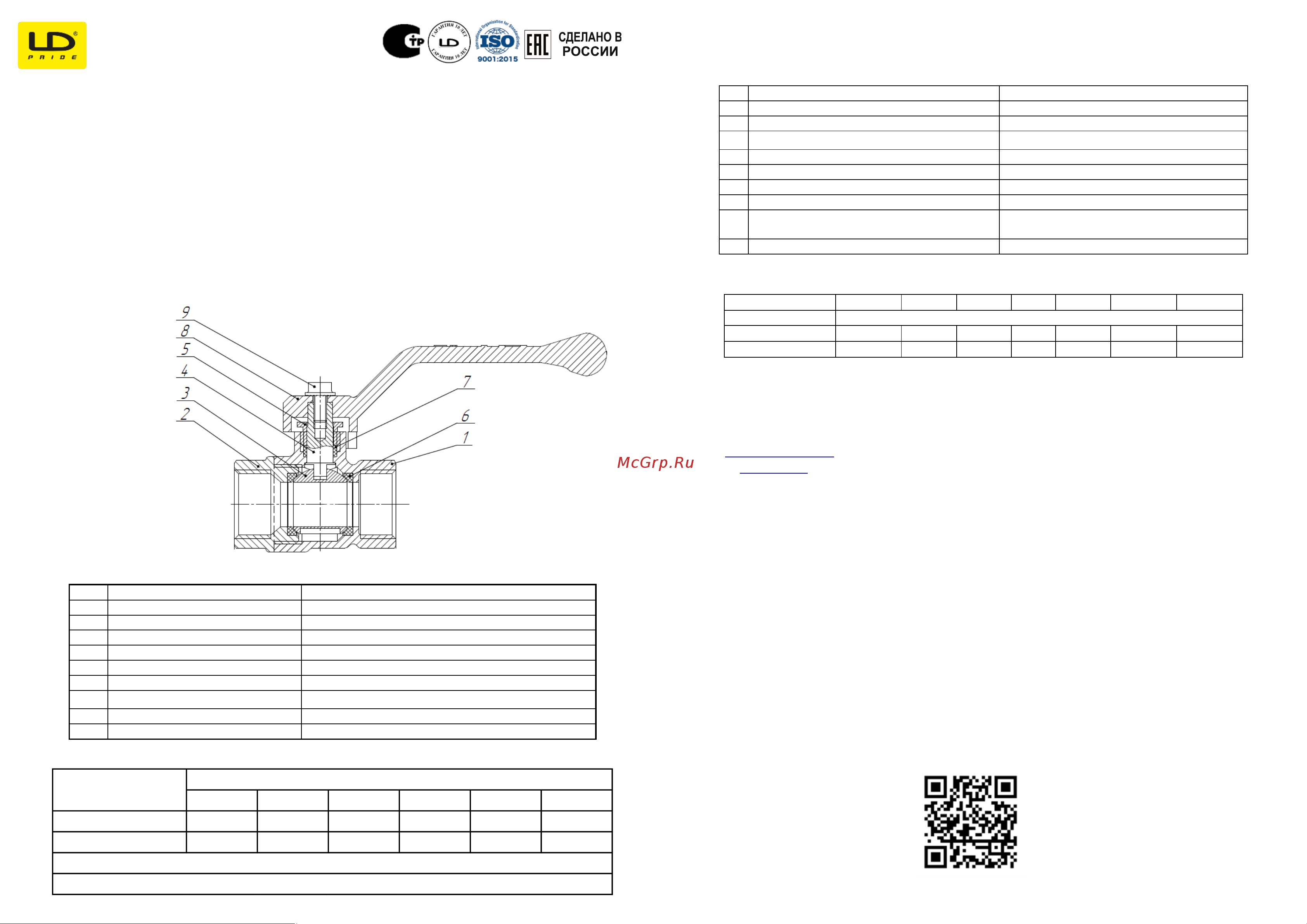

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ КРАНА
№
Название деталей
Материалы
1
Корпус
Латунь штампованная, никелированная ЛС59-1В
2
Гайка корпуса
Латунь штампованная, никелированная ЛС59-1В
3
Шаровая пробка
Латунь штампованная, никелированная ЛС59-1В
4
Прижимная гайка
Латунь ЛС59-1В
5
Шпиндель
Латунь ЛС59-1В
6
Седло
Фторопласт ф4
7
Уплотнение горловины
Фторопласт ф4
8
Рукоятка
Алюминиевый сплав
9
Винт/гайка
Сталь никелированная
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
Характеристика
Значение
1
Рабочая среда
Вода, пар, ГСМ
2
Класс герметичности по ГОСТ 9544
"А"
3
Присоединительная резьба по ГОСТ 6357
1/2"; 3/4"; 1"; 1 1/4"; "1 1/2"; 2"
4
Класс по эффективному диаметру
неполнопроходной
5
Условное номинальное давление PN
DN 15-25: 40 кгс/см²; DN 32-50: 25 кгс/см²
6
Температура рабочей среды
от -20˚С до +150˚С
7
Срок службы
30 лет
8
Средний ресурс
DN 15-25: 10000 циклов;
DN 32-50: 4000 циклов
9
Ремонтопригодность
Да
ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ
0
25
50
75
100
125
150
Рр,МПа
4,0
4,0
3,7
3,1
2,5
1,8
1,3
2,5
2,5
2,5
2,3
1,8
1,3
0,8
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Гарантия производителя – 10 лет с даты выпуска крана при условии соблюдения требований надлежащего хранения,
монтажа и эксплуатации, изложенных в данном паспорте.
Претензии по качеству можно направить любым удобным способом:
- на почту feedback@ld-pride.ru;
- через сайт https://лд.рф/
ГАРАНТИЙНЫЙ ТАЛОН от __________________
Кран шаровой латунный LD Pride 47. ___ .В – В. ____ количество ___________________
Наименование торгующей организации _________________________________________________
_____________________________________________________________________________________________
Дата продажи______________________ Подпись продавца __________________________
МП
При предъявлении претензии по качеству товара, покупатель предоставляет следующие
документы:
1. Заявление в произвольной форме, с обязательным указанием:
- названия организации или ФИО покупателя, контактные данные,
- основные параметры системы, в которой использовалось изделие,
- краткое описание дефекта
2. Документ, подтверждающий законность приобретения изделия.
1/2" 3/4" 1" 1 1/4" 1 1/2" 2"
КМС
0,259 0,13 0,12 0,11 0,103 0,101
Кv, м3/час
17,65 44,38 72,17 123,5 199,4 314,7
Характеристика
Условный проход в дюймах
Кv - условная пропускная способность м3/ час
КМС - коэффициент местного сопротивления
