Резак универсальный с внутриголовочным

смешением газа Р1-01 и Р3-01 предназначен

для ручной кислородной резки листового и

сортового металлопроката из низкоуглеро-

дистых сталей толщиной до 150 мм.

Для различных горючих газов применяются

мундштуки с соответствующей маркиров-

кой: пропан/метан, ацетилен.

ВНИМАНИЕ: В основной комплектации реза-

ки поставляются только с мундштуком №2П

(на пропан/метан). При необходимости ком-

плектации резака для работы на горючем

газе ацетилене нужно дозаказать мундштуки

под ацетилен (№ 1А; № 2А; № ЗА).

Основные параметры универсальных реза-

ков Р1-01 и Р3-01 соответствуют требовани-

ям к резакам типа Р1 и Р3 по ГОСТ 5191 «Ре-

заки инжекторные для ручной кислородной

резки».

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе с мундштуком №2П 1 шт.

Руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ: Мундштуки внутренние № 1П,

№ 3П предоставляются по дополнительному

заказу.

Р1-01 / Р3-01

Работа резака основана на нагреве подогре-

вающим пламенем начальной точки реза до

температуры воспламенения металла с по-

следующим сжиганием его в струе режущего

кислорода.

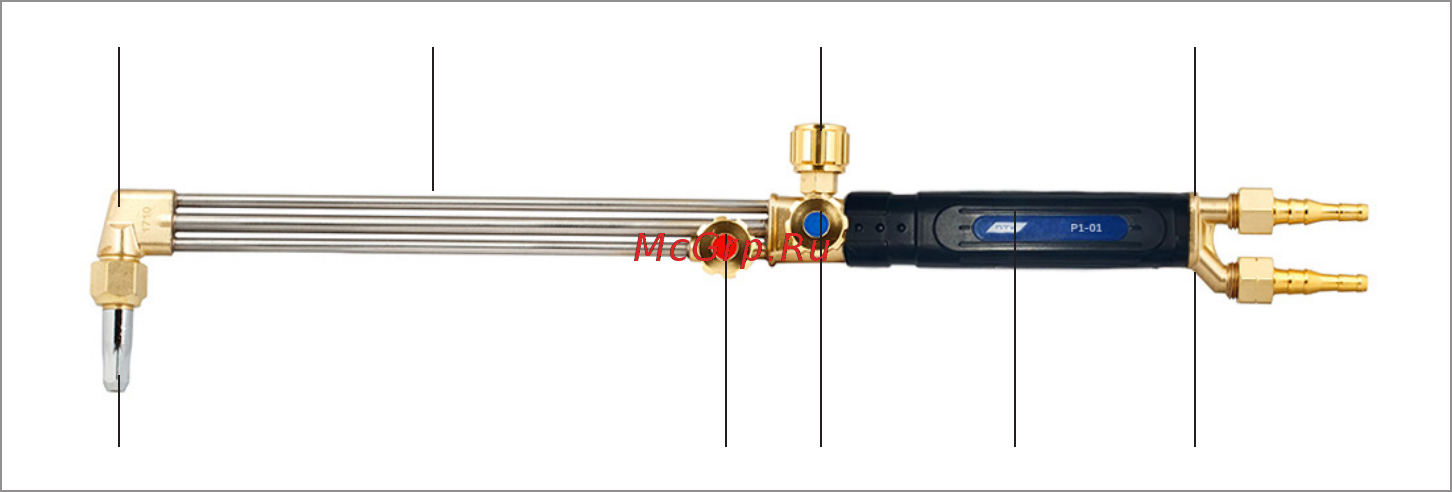

Резак состоит из частей: рукоятки (1) с вен-

тилями подогревающего кислорода (3) и го-

рючего газа (2), вентиля режущего кислорода

(4), присоединительными штуцерами кис-

лорода (5) и горючего газа (6) с накидными

гайками и ниппелями для присоединения ре-

зинотканевых рукавов Ø 6/9, трех трубок (7),

головки (8), в которой происходит смешива-

ние горючего газа и кислорода подогреваю-

щего, и мундштука (9), имеющего узел сме-

шивания кислорода и горючего газа.

Газосмесительный мундштук (9) не разбор-

ный, состоит из двух частей. Внутренняя

часть - шестиканальный смеситель, сопряга-

ющийся с головкой (8) по двум коническим

пояскам с углом 30°, и внутренний мундштук

с каналом режущего кислорода и шлица-

ми, образующими с наружным мундштуком

каналы для выхода горючей смеси. Распо-

ложение смесительного узла в мундштуке

повышает безопасность резака при воз-

никновении внутреннего горения (обратного

удара).

Трубки (7) из прочной нержавеющей стали.

Возможна быстрая и удобная смена мунд-

штуков прямо на рабочем месте без приме-

нения тисков. Шлицевое исполнение выход-

ных каналов мундштука избавляет рабочего

от трудоемкой операции центровки внутрен-

него мундштука относительно наружного.

8 7 4 5

3 1 629
