2. Устройство. Общие сведения

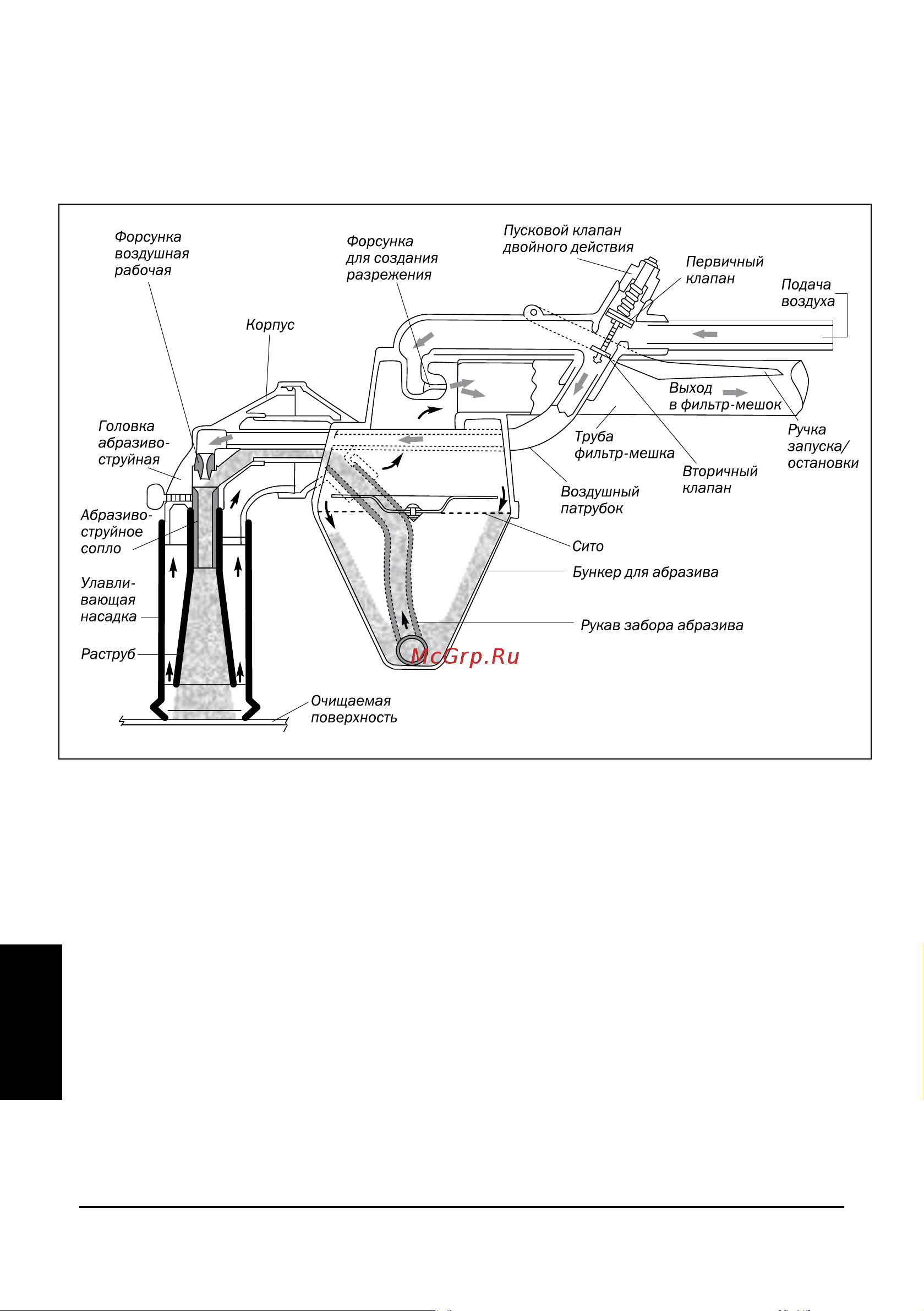

Рис. 2.1. Аппарат беспылевой абразивоструйной очистки
замкнутого цикла
2.1. Устройство
EDUCT-O-MATIC — мобильное устройство замкнутого цикла, снабженное системой реге-
нерации абразива, предназначено для абразивоструйной очистки различных поверх-
ностей. Во время абразивоструйной очистки абразив постоянно регенерируется, пыль
выводится в фильтр-мешок, а крупный мусор задерживается ситом. Сменные улавлива-
ющие насадки позволяют производить выполнение работ не только на ровных поверх-
ностях, но и на фигурных. Поворотная головка позволяет производить очистку деталей в
различном пространственно расположении.
