Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru

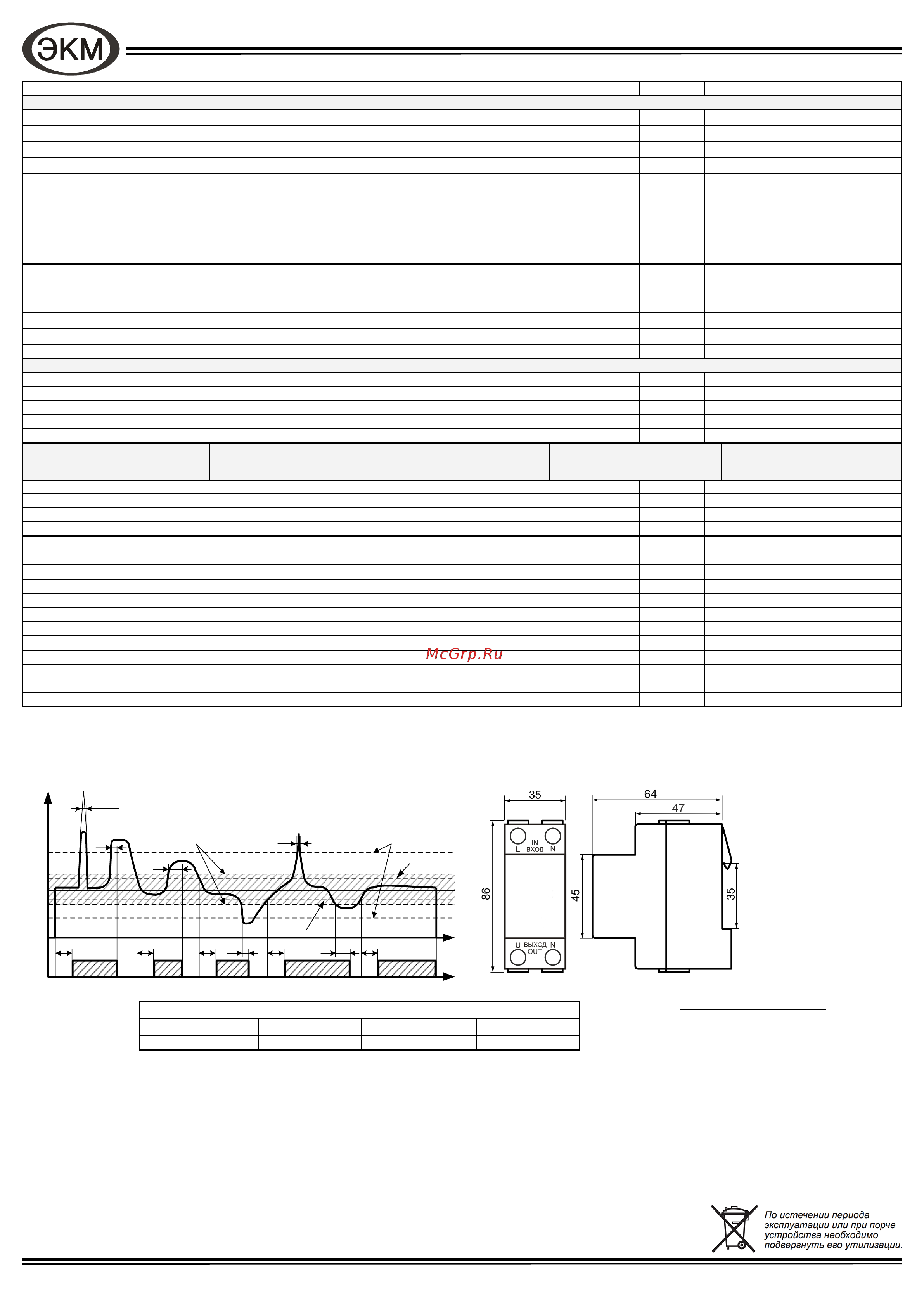

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. УЗМ-51М

Параметры защиты

Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200

Макс. ток поглощения, одиночный импульс 8/20мкс А 6000

Время срабатывания импульсной защиты нс <25

Порог отключения нагрузки при повышении напряжения, Uверх В

240, 250, 255, 260, 265, 270, 275,

280, 285, 290

Верхний порог ускоренного отключения нагрузки при повышении напряжения выше Uверх.кр. В 300 ± 15В

Порог отключения нагрузки при снижении напряжения, Uниз В

210, 190, 175, 160, 150, 140, 130,

120, 110, 100

Порог ускоренного отключения нагрузки при снижении напряжения ниже Uниз.кр В 80 ± 10В

Гистерезис возврата верхнего и нижнего порога от установленного значения % 3

Номинальное напряжение питания В 230

Частота напряжения питания Гц 50

Максимальное напряжение питания В 440

Потребляемая мощность, не более Вт 1.5

Коммутирующая способность контактов

Номинальный ток нагрузки АС1 (активная) А 63

Номинальный ток нагрузки АС3 (индуктивная, реактивная) А 25

Максимальная мощность нагрузки (АС1 250В) кВт 15,7

Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10

Ток короткого замыкания без разрушения А 3000

Задержка включения (выбирается пользователем) 10с или 6мин

Сечение подключаемых проводников мм² 0.5-33 (20-2AWG)

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С –40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Виброустойчивость g 4

Ударопрочность g 6

Максимальная механическая износостойкость контактов, не менее циклов 1*10

Максимальная электрическая износостойкость контактов, не менее циклов 1*10

Габаритные размеры мм 86 x 35 x 64

Масса, не более кг 0,16

Срок службы, не менее (на изделия выпущенные после 2015 г.) лет 10

Пример записи для заказа:

Устройство защиты УЗМ-51М УХЛ4,

Где: УЗМ-51М название изделия,

УХЛ4 климатическое исполнение.

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая при

этом функциональные характеристики изделия.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 60 месяцев с момента передачи его потребителю (продажи). Если дату передачи установить

невозможно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии не

принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или

нарушении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

Не содержит драгоценные металлы

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Упаковка - 1 шт.

Код для заказа (EAN-13)

наименование артикул наименование артикул

УЗМ-51М УХЛ4 4640016931958 УЗМ-51М УХЛ2 4640016931941

Uогр

Uверх

Uниз

t<100мкс

100%

Uниз

авар

Uверх

авар

t<t2

Пороги ускоренного

отключения

Пороги отключения с

задержкой

Гистерезис

верхний

Гистерезис

нижний

t1 - время включения - 6 мин

t2 - время ускоренного отключения <20мс

t3 - время задержки отключения при повышенном напряжении - 0.2с

t4 - время задержки отключения при провалах питания ниже Uниз авар - 100мс

t5 - время задержки отключения при пониженном напряжении - 10с

Рис. 3

ГАБАРИТНЫЕ РАЗМЕРЫ

Рис. 2

Важно!

Момент затяжки

винтового соединения

не должен превышать

2,8 Нм.

Пороги напряжения U> U

верх.кр.

U> U

верх.

U< U

низ.

U< U

низ.кр.

Время отключения нагрузки 0,02 с 0,1 с 10 с 0,5 с
