Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р
ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru
Устройство защиты дугового пробоя
УЗДП-63М АС230В 50Гц 63А ТУ 3425-003−31928807−2014
Защита потребителей от аварийного дугового пробоя
Номинальный ток коммутации 63А/250В (14кВт) (АС1)
Защита от повышенного напряжения (задержка срабатывания): > 290В / не более 0,1 сек.
Сохраняет работоспособность в широком диапазоне напряжения питания - 70В … 440В
МР ПС V03.10.22
НАЗНАЧЕНИЕ
Устройство защиты от дугового пробоя УЗДП (далее Устройство) предназначено для отключения оборудования
при обнаружении дугового пробоя в контролируемой цепи или опасного искрения в электропроводке, а так же, при опас-
ном повышении сетевого напряжения в однофазных сетях. Устройство разработано в соответствии с требованиями стан-
дарта ГОСТ IEC 62606-2016 "Устройства защиты бытового и аналогичного назначения при дуговом пробое. Общие требо-
вания".
РАБОТА УСТРОЙСТВА
ВНИМАНИЕ! УЗДП не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО, реле
контр. напряжения и пр.).
После подачи напряжения питания Устройство выдерживает время готовности 5-6 секунд при этом индикация не работает, затем зелёный
индикатор начинает мигать указывая на отсчёт выдержки времени включения. После отсчета времени включения Устройство осуществляет самоте-
стирование, подключает нагрузку к сети и начинает контролировать защищаемую цепь.
При обнаружении дугового пробоя, Устройство отключает нагрузку и начинает отсчет задержки первой попытки повторного автоматического
включения (30 секунд). После подключения нагрузки к сети Устройство в течение 4 минут осуществляет контроль повторного возникновения дугово-
го пробоя. Если в течение данного интервала времени дуговой пробой не будет обнаружен, то последующее срабатывание защиты будет интерпре-
тироваться, как первичное. Если при отсчете данного интервала времени Устройство обнаружит дуговой пробой, то нагрузка будет повторно отклю-
чена от сети на 4 минуты. После отсчета задержки отключения нагрузки Устройство осуществит повторное подключение нагрузки к сети и монито-
ринг возникновения дугового пробоя в течение 4 минут. Если в процессе мониторинга после повторного включения дуговой пробой будет обнаружен
вновь, то Устройство осуществит полное отключение нагрузки от сети. В данном случае необходимо выполнить проверку защищаемых цепей на
предмет наличия неисправностей, после чего включить Устройство нажатием кнопки «тест». Устройство позволяет осуществить подключение
нагрузки к сети после обнаружения дугового пробоя до момента окончания отсчета задержки повторного автоматического включения. Сброс аварии
и включение нагрузки осуществляется нажатием на кнопу «тест».
ВНИМАНИЕ! Если при сбросе аварии по дуговому пробою сразу происходит повторное срабатывание устройства, то это свиде-
тельствует о наличии неисправностей в защищаемой цепи. Принудительные повторные многократные включения до устранения причи-
ны срабатывания могут привести к пожару.
Устройство имеет встроенную функцию самотестирования. Для ручной проверки исправности измерительных цепей необходимо отключить
устройство нажатием кнопки «тест», после чего включить его повторным нажатием этой же кнопки. Перед включением силового реле устройство
осуществляет самотестирование. Если измерительные цепи исправны, то силовое реле включается и нагрузка подключается к сети. При обнаруже-
нии неисправности устройство не позволит осуществить повторное подключение нагрузки к сети. В данном случае необходимо обратиться к заводу
изготовителю. При обнаружении аварийного напряжения устройство отключит нагрузку от сети. При восстановлении напряжения до допустимого
устройство осуществит автоматическое подключение нагрузки к сети в течение 5 секунд. Ручное подключение нагрузки путем нажатия на кнопку
«тест» при наличии действующей аварии в сети невозможно.
ВНИМАНИЕ! При отключении устройства нажатием кнопки «тест», подключение нагрузки к сети возможно только при повторном
нажатии на кнопку «тест». Подача и снятие питания на устройство при принудительном выключении реле кнопкой «тест» не приведет к
подключению нагрузки (включению реле).
КОНСТРУКЦИЯ
Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов пита-
ния коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до
33мм
2
. На лицевой панели УЗМ расположены два индикатора - зелёный/красный «норма-авария» и жёлтый/красный «реле-дуга», кнопка ручного

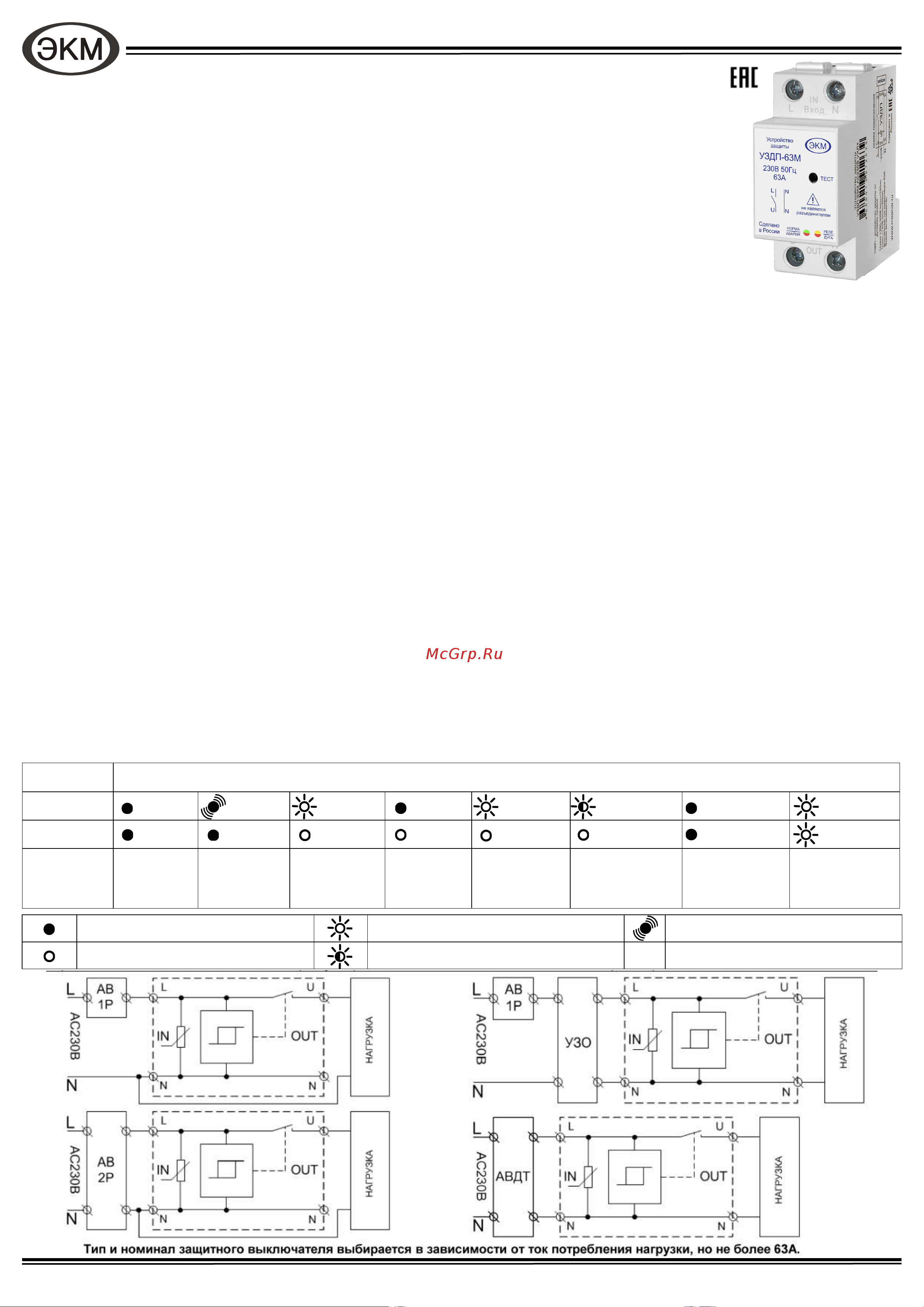

управления. Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ. Варианты схем подключения показаны на рис.1
светодиод включен светодиод мигает светодиод мерцает
светодиод выключен светодиод мигает зелёным/красным
Индикатор Режим работы индикаторов
норма/авария
зелёный красный красный красный зелёный зел./красн. красный красный
реле
жёлтый жёлтый жёлтый жёлтый жёлтый жёлтый красный красный
Реле включено,
аварийных
ситуация нет
Обнаружено
предаварийное
напряжение, реле
включено
Обнаружено ава-
рийное напряже-
ние (нижний порог),
реле выключено
Обнаружено
аварийное
напряжение
(верхний порог),
реле выключено
Реле выключено
(отсчитывает время
АПВ)
Принудительное
выключение реле
(кнопкой)
Обнаружена аварий-
ная электрическая
дуга, реле выключено
Ошибка при тестиро-
вании или самотести-
ровании, реле не
меняет состояния
(только индикация)
Рис. 1
