Э Л Е К Т Р О Т Е Х Н И Ч Е С К А Я К О М П А Н И Я М Е А Н Д Р

ЗАО "МЕАНДР", 196240, СПб, 5-й Предпортовый проезд, д. 1, т/ф. 8-800-100-4220 (бесплатный по России), + 7 (812)410 1759 www.meandr.ru info@meandr.ru

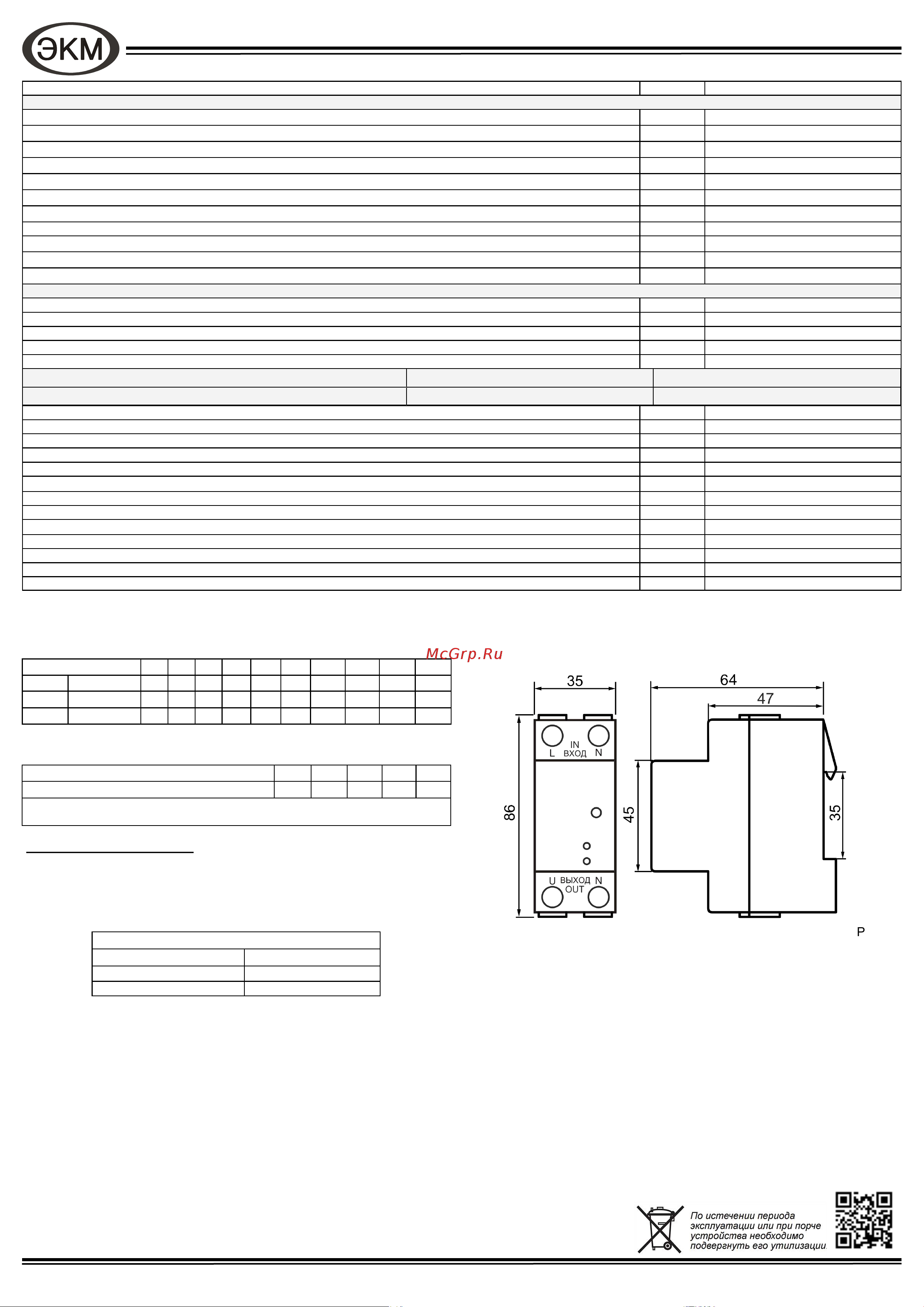

Габаритные размеры

Пример записи для заказа:

Устройство защиты УЗДП-63М УХЛ4,

Где: УЗДП-63М - название изделия,

УХЛ4 - климатическое исполнение.

Комплект поставки

1. Реле - 1 шт.

2. Паспорт - 1 экз.

3. Коробка - 1 шт.

Код для заказа (EAN-13)

наименование артикул

УЗДП-63М УХЛ4 4680019912639

УЗДП-63М УХЛ2 4680019912646

Рис. 2

Производитель оставляет за собой право вносить изменения в названия, конструкцию, комплектацию и внешний вид, не ухудшая при

этом функциональные характеристики изделия.

Не содержит драгоценные металлы

Таблица рекомендованного сечения подключаемого провода

8 10 13 16 20 25 32 40 50 63 Ток, А

кВт 230В 1.8 2.3 3.0 3.7 4.6 5.8 7.4 9.2 11.5 14.5

мм кв. медь 1.0 1.0 1.0 2.0 2.5 4.0 6.0 10.0 10.0 16.0

алюминий 2.5 2.5 2.5 2.5 4.0 6.0 10.0 16.0 16.0 25.0

Испытательный дуговой ток, А 2.5 5.0 10 16 32

Максимальное время отключения, с* 1.0 0.5 0.25 0.15 0.12

* - на линиях длиной свыше 30 м. длительность срабатывания может

увеличиться

Важно!

Момент затяжки

винтового соединения

не должен превышать

2,5 Нм.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок изделия 60 месяцев с момента передачи его потребителю (продажи). Если дату передачи установить не-

возможно, срок исчисляется с даты изготовления (указывается на упаковке).

Отметку о приёмке контролёр ОТК проставляет на корпусе изделия в виде уникального идентификационного кода. Претензии

не принимаются при нарушении условий эксплуатации, при механических и термических повреждениях корпуса изделия (или нару-

шении целостности контрольной наклейки при её наличии).

Выездное гарантийное обслуживание не осуществляется.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед.изм. УЗДП-63М

Параметры защиты

Номинальное напряжение питания В 230

Максимальное напряжение питания В 440

Уровень ограничения напряжения при токе помехи 100А, не более кВ 1.2

Максимальная энергия поглощения (одиночный импульс 10/1000мкс) Дж 200

Макс. ток поглощения, одиночный импульс 8/20мкс А 6000

Время срабатывания импульсной защиты нс <25

Аварийное отключения нагрузки, верхний порог U В 290 ± 5В

Аварийное отключения нагрузки, нижний порог U В 120 ± 5В

Гистерезис возврата верхнего и нижнего порога U % 3

Частота напряжения питания Гц 50

Потребляемая мощность, не более Вт 1.5

Коммутирующая способность контактов

Номинальный ток нагрузки АС1 (активная) А 63

Номинальный ток нагрузки АС3 (индуктивная, реактивная) А 25

Максимальная мощность нагрузки (АС1 250В) кВт 15,7

Ток перегрузки/время воздействия без сваривания контактов А/мс 2000/10

Ток короткого замыкания без разрушения реле А 3000

Сечение подключаемых проводников мм² 0.5-33 (20-2AWG)

Диапазон рабочих температур (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)

Температура хранения °С –40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) УХЛ4 или УХЛ2

Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 IP40 / IP20

Степень загрязнения в соответствии с ГОСТ 9920-89 2

Максимальная механическая износостойкость контактов, не менее циклов 1*10

Максимальная электрическая износостойкость контактов, не менее циклов 1*10

Габаритные размеры мм 86 x 35 x 64

Масса, не более кг 0,190

Срок службы, не менее лет 10

Пороги аварийного напряжения верхний > 290 ± 5В нижний 120В

Время отключения нагрузки не более 0,1 сек.

не более 0,5 сек.

Параметры работы устройства по току дугового пробоя
