УЗИс-С1-40 в комплекте с УЗИс-И-003
Руководство по эксплуатации/паспорт Страница: 1

ECOLIGHT УЗИс-С1-40 в комплекте с УЗИс-И-003 Руководство по эксплуатации/паспорт онлайн

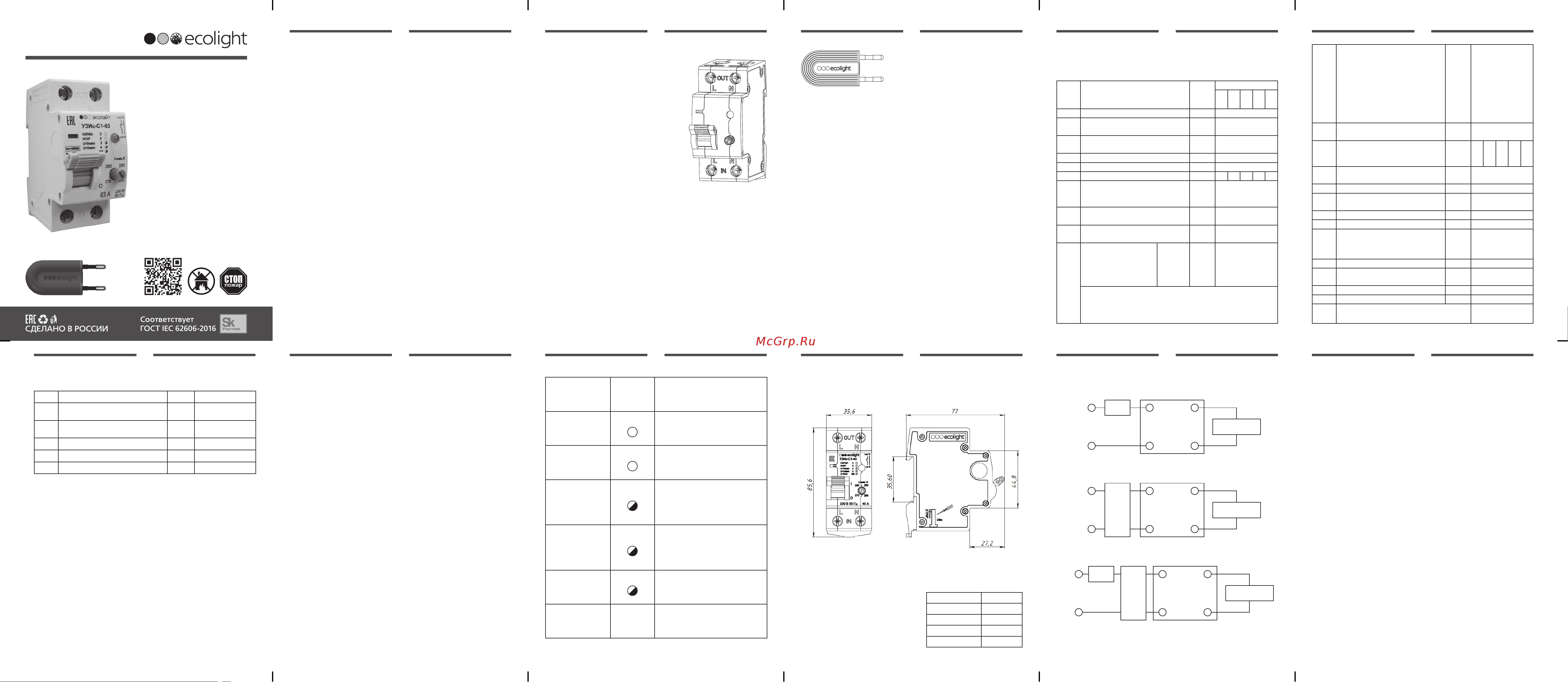

УСТРОЙСТВО

ЗАЩИТЫ ОТ ИСКРЕНИЯ/

ДУГОВОГО ПРОБОЯ

УЗИс-С1

ТУ 27.12.23-001-05342780-2017

Руководство по эксплуатации

РБНС.641242.001 РЭ

Паспорт

РБНС. 641242.001 ПС

Таблица 2

№ п. Параметр Ед. изм. Значение

2.2.1

Номинальное/минимальное/

максимальное напряжение питания

В 230/150/290

2.2.2

Имитируемый ток искрения по ГОСТ

IEC 62606

А 2,5

2.2.3 Диапазон рабочих температур °С -40...+40

2.2.4 Температура хранения °С -40...+70

2.2.5 Габаритные размеры мм 71х31х12

2.2. Характеристики СРЕДСТВА КОНТРОЛЯ приведены в Таблице 2.

2.3. УСТРОЙСТВО предназначено для стационарной установки на

стандартную 35 мм DIN-рейку (рейку ТН35) в щитовом оборудовании

при монтаже неподвижной электропроводки.

2.4. Электробезопасность и ЭМС УСТРОЙСТВА и СРЕДСТВА КОН-

ТРОЛЯ соответствуют требованиям ГОСТ 30011.1-2012 (IEC 60947-

1:2004), ГОСТ 30345.0-95 (МЭК 335-1-91), ГОСТ IEC 62606-2016.

2.5. Степень защиты УСТРОЙСТВА и СРЕДСТВА КОНТРОЛЯ, обеспе-

чиваемая оболочками, соответствует значениям ГОСТ 14254:

2.5.1. УСТРОЙСТВО:

1) корпус – не ниже IP40;

2) контакты под напряжением – не ниже IP20.

2.5.2. СРЕДСТВО КОНТРОЛЯ:

1) вилка в процессе вставления – не ниже IP20;

2) вилка, сочлененная с розеткой – не ниже IP40.

2.6. Масса полного комплекта (брутто) – не более 210 г.

2.7. Размер упаковки комплекта (ВхШхГ) – 85х45х105 мм.

1.5. УСТРОЙСТВО является стацио-

нарным электротехническим изделием

общего назначения, применяется в се-

тях переменного тока и устанавливается

в распределительных щитах, групповых

щитках (квартирных и этажных), щитках

отдельных потребителей электроэнер-

гии, в помещениях зданий, строений и

сооружений.

1.6. УСТРОЙСТВО производит автоматический самоконтроль (те-

стирование) работоспособности после каждого включения и далее

не реже, чем каждые 12 часов. При отрицательном результате само-

контроля устройство отключает защищаемую цепь и отображает отказ

соответствующей индикацией (действия при отказе – см. п.9.4).

1.7. УСТРОЙСТВО может содержать в комплекте средство контроля

зоны функционирования (имитатор искрения) – УЗИс-И-003 (далее –

СРЕДСТВО КОНТРОЛЯ), выполненное (рис.2) в виде вилки и вставляе-

мое в стандартные розетки, находящиеся в составе защищаемой цепи.

Информация о комплектации УСТРОЙСТВА СРЕДСТВОМ КОНТРОЛЯ

УЗИс-И-003 отражается в Свидетельстве об упаковывании (п.14).

Рис. 2. СРЕДСТВО КОНТРОЛЯ

4. ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Основные размеры УЗИс-С1 (в мм) представлены на рис. 3.

5. ПОДКЛЮЧЕНИЕ

5.1. УСТРОЙСТВО подключается

последовательно с автоматическим

выключателем (ГОСТ Р 50345-2010)

или с дифференциальным автоматом

(ГОСТ IEC 61009-1-2014) с номиналь-

ным рабочим током защиты не более:

Рис. 3.

УЗИс-С1-16 16А

УЗИс-С1-25 25А

УЗИс-С1-32 32А

УЗИс-С1-40 40А

УЗИс-С1-63 63А

СОДЕРЖАНИЕ

1. НАЗНАЧЕНИЕ ......................................................................................3

2. ТЕХНИЧЕСКИЕ ДАННЫЕ ....................................................................5

3. УСТРОЙСТВО ......................................................................................8

4. ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ

РАЗМЕРЫ .........................................................................................10

5. ПОДКЛЮЧЕНИЕ ...............................................................................10

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ ...................................................12

7. УСТАНОВКА (МОНТАЖ) ..................................................................12

8. РАБОТА УСТРОЙСТВА ......................................................................13

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ЭКСПЛУАТАЦИИ ................19

10. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ .............................................20

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА....................................................21

12. СВЕДЕНИЯ О СООТВЕТСТВИИ ТРЕБОВАНИЯМ

К ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИИ .....................21

13. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ УЗИС-С1 .......................22

14. СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ ..........................................23

15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ........................................................23

16. СВИДЕТЕЛЬСТВО О ПОКУПКЕ .........................................................24

3. УСТРОЙСТВО

3.1. УСТРОЙСТВО (Рис.1) является неразборным, содержит кор-

пус с винтовыми зажимами входа и выхода линий фазы и нейтрали,

внутри корпуса – плату управления и срабатывающий по ее команде

механизм свободного расцепления входного и выходного контактов

фазной линии. Входной и выходной контакты нейтрали соединены.

3.2. На лицевой панели расположены:

3.2.1. прямоугольный цветовой индикатор расцепления контактов:

красный цвет – «замкнуты», зеленый цвет – «разомкнуты» (находится

над рукояткой ручного управления);

3.2.2. рукоятка ручного управления. Верхнее положение – состоя-

ние «включено» (обозначение «I»); нижнее положение – «выключено»

(«0»);

3.2.3. четырехпозиционный переключатель порогов допустимого

напряжения с указательной стрелкой;

3.2.4. индикаторный светодиод (вид индикации состояния приведен

в Табл. 3);

3.2.5. таблица светодиодной индикации состояния (на корпусе

УСТРОЙСТВА).

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные характеристики УСТРОЙСТВА приведены в таблице 1.

Таблица 1

№ п. Параметр Ед. изм.

Значение

С1-16

С1-25

С1-32

С1-40

С1-63

2.1.1 Номинальный режим работы Постоянный

2.1.2 Конфигурация электрической сети

Типовая (TN-C,

TN-S, TN-C-S, ТТ)

2.1.3

Номинальное/минимальное рабочее/

максимальное напряжение питания

В 230/115/290

2.1.4 Выдерживаемое напряжение В 440

2.1.5 Частота напряжения питания Гц 50

2.1.6 Номинальный ток А 16 25 32 40 63

2.1.7

Задаваемые пороги напряжения

для отключения нагрузки при

повышенном напряжении

В 260, 270, 280, 290

2.1.8

Время отключения нагрузки при

превышении порога напряжения

с 0,2

2.1.9

Время отключения нагрузки при

превышении напряжения 300 В

мс 30

2.1.10

Предельные значения

времени отключения

изделия при токе дуги

по ГОСТ IEC 62606-2016,

не более

2,5 А

5 А

10 А

16 А

32 А..63 А

1,0

0,5

0,25

0,15

0,12

Примечание: Предельные значения времени отключения

в п. 2.1.10 указаны для проверки с карбонизированным образцом

кабеля. При использовании генератора дуги, время отключения

увеличивается в 2,5 раза (п.9.9.2.7 ГОСТ IEC 62606).

5.2. Варианты схем подключения, соответствующие ГОСТ IEC 62606-

2016, представлены на рисунках 4-6.

НАГРУЗКАOUT

IN≈230B

AB УЗИс

Рис. 4. Подключение УСТРОЙСТВА с автоматическим выключателем (АВ)

НАГРУЗКАOUT

IN≈230B

УЗИс

ДА

Рис. 5. Подключение УСТРОЙСТВА с дифференциальным автоматом (ДА)

НАГРУЗКАOUT

IN≈230B

УЗИс

УЗО

Рис. 6. Подключение УСТРОЙСТВА вместе с устройством защитного отклю-

чения (УЗО).

1. НАЗНАЧЕНИЕ

1.1. Однофазное устройство защиты от

искрения УЗИс-С1 (далее – УСТРОЙСТВО)

относится к классу устройств защиты

бытового и аналогичного назначения от

дуговых пробоев (УЗДП), в соответствии

с ГОСТ IEC 62606-2016.

1.2. УСТРОЙСТВО применяется для

автоматизированного предупреждения

пожаров, возникающих при неисправно-

стях в электроустановках и электрических

сетях помещений зданий, строений и соо-

ружений и других объектов.

1.3. УСТРОЙСТВО обеспечивает:

– распознавание пожароопасного искрения (дугового пробоя), воз-

никающего при неисправностях в электрических сетях и электроу-

становках

;

– отключение защищаемых электрических цепей от внешних пи-

тающих сетей при возникновении искрения для предупреждения

пожаров;

– защиту подключенных электрических цепей от перенапряжения.

1.4. УСТРОЙСТВО отвечает требованиям стандарта ГОСТ IEC 62606-2016.

Рис.1. УСТРОЙСТВО

1. УСТРОЙСТВО не предупреждает пожароопасные явления, не предусмотренные

ГОСТ IEC 62606-2016.

Таблица 3

Режим

светодиодной

индикации

Обозначение

на лицевой

панели

Состояние УСТРОЙСТВА и защища-

емой цепи

Постоянный

зеленый

НОРМА З

Нормальное рабочее состояние

Постоянный

красный

ИСКР К

Произведено отключение по причине

пожароопасного искрения (дугового

пробоя)

Мигающий

зеленый

U < Uмакс З

Произведено отключение по превы-

шению напряжением порога Uмакс,

установленного пользователем.

Текущее напряжение в сети НИЖЕ

этого порога

Мигающий

красный

U > Uмакс К

Произведено отключение по превы-

шению напряжением порога Uмакс,

установленного пользователем.

Текущее напряжение в сети ВЫШЕ

этого порога

Мигающий

переменного цвета

(красный/ зеленый)

ОТКАЗ З/К

Произведено отключение по

причине отрицательного результата

самотестирования – отказ устройства

Нет свечения

индикатора

Напряжение сети отсутствует

или ниже минимального

2.1.11

Параметры варисторной защиты:

Уровень ограничения напряжения

при токе в импульсе 100А, не более

Максимальная энергия поглощения

(одиночный импульс 2 мс)

Максимальный ток поглощения,

одиночный импульс 8/20 мкс

Время срабатывания импульсной

защиты

Дж

нс

1200

175

8000

<25

2.1.12

Потребляемая мощность без тока

нагрузки, не более

Вт 0,7

2.1.13

Номинальная включающая и

отключающая способность в одном

полюсе I

500

630

2.1.14

Номинальный условный ток корот-

кого замыкания в одном полюсе I

nc1

А 6000

2.1.15 Сечение подключаемых проводников мм

0,5-25 (20-4 AWG)

2.1.16

Крутящий момент, прикладывае-

мый к винтам контактных зажимов

Н*м 2 - 3

2.1.17 Диапазон рабочих температур °С -25...+40

2.1.18 Температура хранения °С -40...+70

2.1.19

Нижнее значение атмосферного

давления/ максимальная высота

над уровнем моря

мм.рт.

ст./ м

550/2000

2.1.20 Рабочее положение произвольное

2.1.21

Габаритные размеры УСТРОЙСТВА

(ВхШхГ)

мм 85,6 х 35,6 х 77

2.1.22 Масса УСТРОЙСТВА, не более г 150,0

2.1.23 Срок службы, не менее лет 10

2.1.24

Материал подключаемых к выводам

проводников

медь, алюминий

6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

6.1. Монтаж УСТРОЙСТВА должен производиться при отключенном

напряжении.

6.2. Монтаж, подключение и обслуживание УСТРОЙСТВА должны

производиться квалифицированным персоналом в соответствии с

«Правилами технической эксплуатации электроустановок потребите-

лей» и «Правилами по охране труда при эксплуатации электроустано-

вок».

6.3. Эксплуатация УСТРОЙСТВА должна производиться в нормаль-

ных условиях, при отсутствии электропроводящей пыли, агрессивной

среды, разрушающей контакты.

6.4. В процессе эксплуатации токоведущие элементы и контактные

группы УСТРОЙСТВА должны быть недоступны для пользователя.

7. УСТАНОВКА (МОНТАЖ)

7.1. Перед установкой УСТРОЙСТВА необходимо проверить:

– по маркировке на корпусе – соответствие УСТРОЙСТВА наимено-

ванию, указанному в настоящем Паспорте;

– внешний вид, отсутствие повреждений и влаги. Корпусные детали

УСТРОЙСТВА не должны иметь механических повреждений, сколов,

трещин, вмятин и посторонних пятен;

– возможность установки переключателей в предусмотренные поло-

жения.

7.2. Установка УСТРОЙСТВА производится в распределительные

щиты (щитки) со степенью защиты не ниже IP30 по ГОСТ 14254.

7.3. Напряжение от питающей сети подается снизу, на соответству-

ющие входы «L» – фаза и «N» – ноль, совместно обозначенные «IN».

ECOLIGHT УЗИс-С1-40 в комплекте с УЗИс-И-003 Руководство по эксплуатации/паспорт онлайн

Похожие устройства
