www.streamer.ru
КАТАЛОГ 2022
44
Мощное двухполюсное УЗИП класса I+II коммутирующего типа
с сменными рабочими модулями на основе искровых проме-
жутков и газонаполненного разрядника. УЗИП предназначено
для защиты оборудования в низковольтных цепях до 1000 В
отпрямых и отдаленных молниевых разрядов привоздушном
или кабельном вводах электропитания.
УЗИП выдерживает токовые нагрузки, соответствующие УЗИП
класса I, а по способности ограничения импульсных напряже-
ний, допустимых для изоляции оборудования, соответствует
УЗИП класса II.
Устанавливается в пределах 0А(В) – 1 зон молниезащиты
(всоответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
РИФ-Э-I+II 255/25 с (1+1)
РИФ-Э-I+II 255/25 (1+1)
УЗИП КЛАССА I+II ДЛЯ СИСТЕМ
ЭЛЕКТРОСНАБЖЕНИЯ
36
45
72
50 16
90
68
98
3
2
1
N
L
с
PE
N
1 2 3
Защищено Не защищено
1 2 3

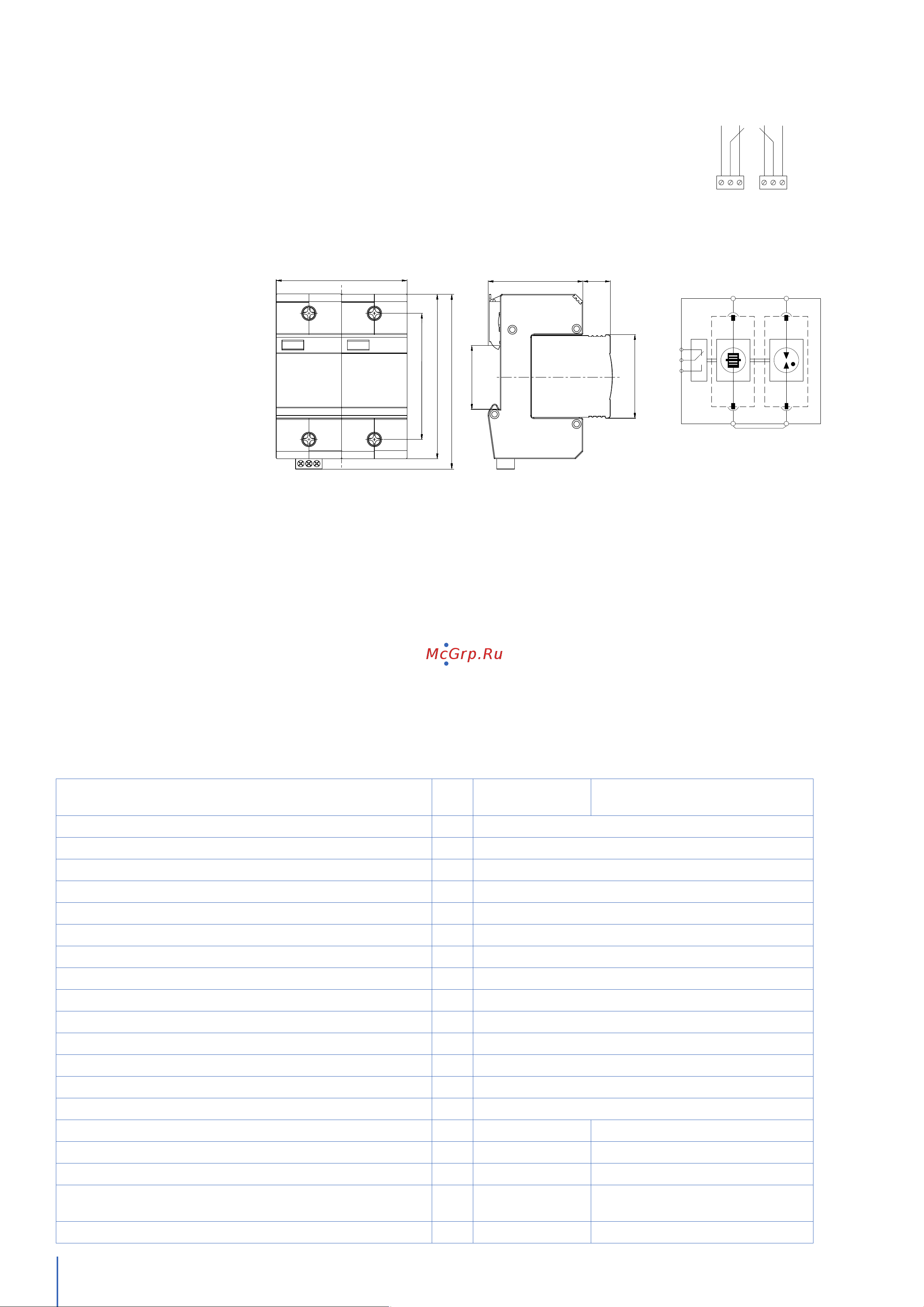

Принципиальная схемаГабаритные размеры
Наименование параметра
РИФ-Э-I+II
255/25 (1+1)
РИФ-Э-I+II
255/25 c (1+1)
Максимальное длительное рабочее напряжение (L-N)/(N-PE) U
С
255 В
Импульсный ток (10/350 мкс) (L-N) I
imp
25 кА
Импульсный ток (10/350 мкс) (N-PE) I
total
50 кА
Номинальный разрядный ток (8/20 мкс) (L-N)/(N-PE) I
n
50 кА/ 50 кА
Максимальный разрядный ток (8/20 мкс) (L-N)/(N-PE) I
max
75 кА/ 75 кА
Уровень напряжения защиты (L-N)/(N-PE) U
P
≤1,5 кВ
Время срабатывания (L-N)/(N-PE) t
A
≤100 нс
Способность гашения сопровождающего переменного тока I
f
2 кА
Временное перенапряжение (L-N) U
T
335 В/5c
Временное перенапряжение (N-PE) U
T
1200 В/200 мc
Диапазон рабочих температур T
u
От -40
0
С до +80
0
С
Категория исполнения (ГОСТ 14254) IP 20
Способ монтажа DIN-рейка 35 мм
Сечение подключаемых проводников 4 мм
2
- 35 мм
2
Контакт дистанционной сигнализации с - Переключающий контакт
Питание контакта дистанционной сигнализации, перем. ток - 250 В/0,5 А
Питание контакта дистанционной сигнализации, пост. ток - 250 В/0,1 А; 125 В/0,2 А; 75 В/0,5 А
Сечение подключаемых проводников для клемм
дистанционной сигнализации
- Макс. 1,5 мм
2
Артикул 112 001 112 101
Применяется для сетей с системами заземления: TN-S, TT.
Предназначено для защиты фазного и нулевого проводников
от перенапряжений «провод-провод».
Рекомендуемый номинал предохранителя 200 А gL/gG.
УЗИП снабжено:
визуальным индикатором;
контактами дистанционной сигнализации повреждения рабо-
чего элемента (модификация с буквой «с»).
Сертификаты: сертификат соответствия требованиям
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Схема подключения ДС
