5.3. Замена частей

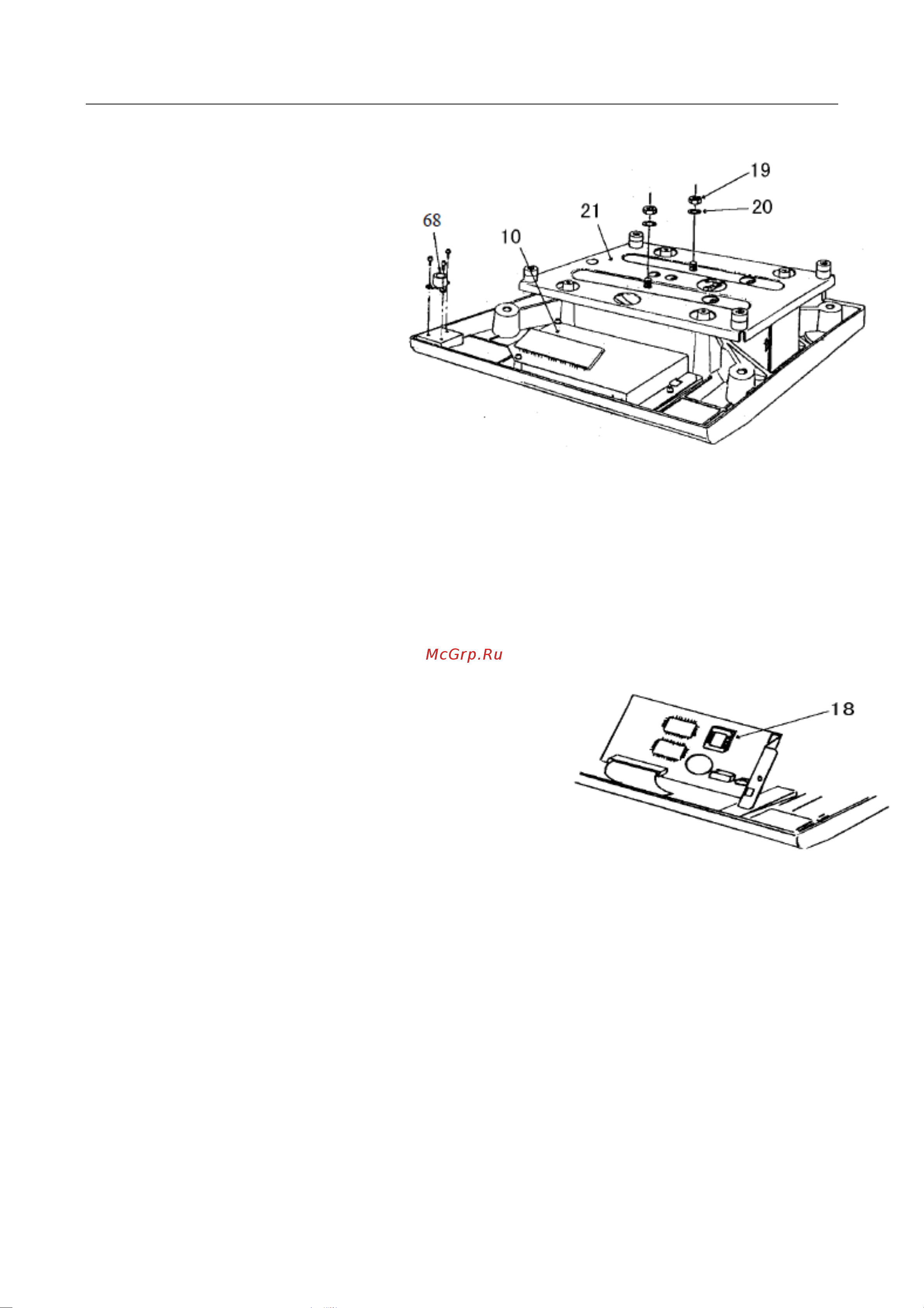

 Открутить 2 гайки {19} с шайбами {20} и снять

плиту {21}. На этом открывается до-

ступ к осмотру измерительного блока

{25}, основной платы {10} и платы

питания {37}.

 Собрать весы в обратном порядке.

 Отрегулировать уровень весов по ампуле, подключить сетевой адаптер и проверить

работу весов.

5.3. Замена частей

5.3.1. Замена основной платы

 Разобрать весы в соответствии с п. 5.2.

 Отсоединить кабель {12}.

 Выкрутить 4 винта {13} крепления платы.

 Надежно удерживая плату левой рукой, правой отсоединить разъем кабеля {14}. При

этом не тянуть за кабель, держать разъем с обеих сторон.

 Снять плату и положить ее на свободное чистое

место, не подверженное статическому электричеству.

 Аккуратно, чтобы не повредить контакты, отсоединить

плату ПЗУ {18}, расположенную на задней стороне основной

платы {10}, от гнездовой части разъема.

 Установить снятую плату ПЗУ на новую основную плату.

 Собрать основную плату в обратном порядке.

5.3.2. Замена платы питания

 Разобрать весы в соответствии с п. 5.2.

 Отсоединить кабель {14}. При отсоединении не тянуть за кабель, держать разъем с обеих

сторон.

 Выкрутить винт {36} крепления платы питания, а также винты {38}, крепящие 15-

контактный разъем внешних кнопок и интерфейсный разъем RS232C типа D-Sub25.

 Снять плату питания {37}.

 Установить новую плату питания в порядке, обратном изложенному.
