5.3. Замена частей

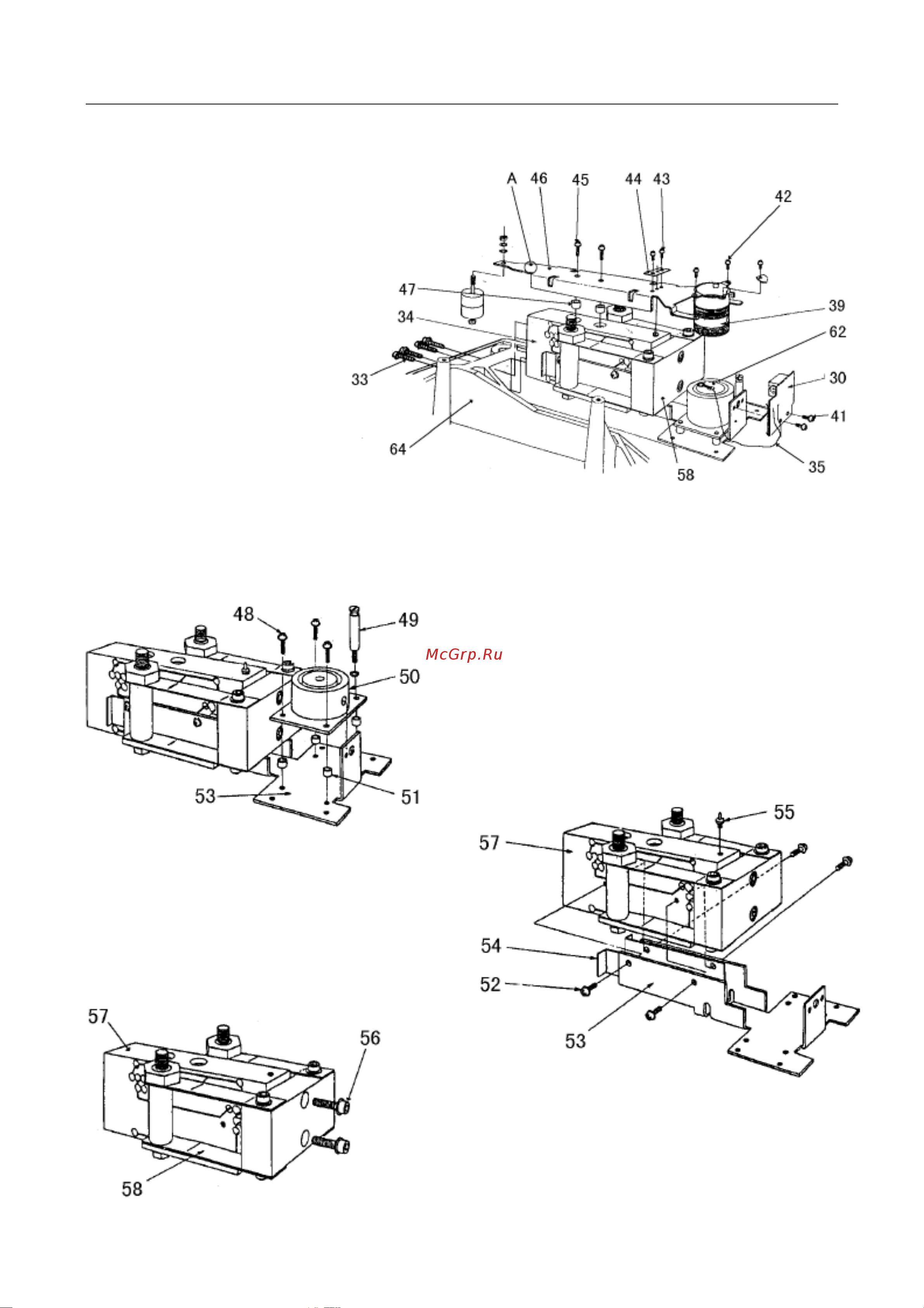

 Снять механическую сборку

{34} в соответствии с п. 5.3.4.

 Отпаять две Pt-Ni полоски {32},

соединяющие детектор {30} c

нагрузочным индуктором.

 Отпаять 2 проволочных вывода

{35} температурного датчика.

 Выкрутить 2 винта крепления де-

тектора {41} и снять детектор {30}.

 Выкрутить 2 винта крепления индукто-

ра {42} и снять нагрузочный индуктор

{39}.

 Выкрутить 2 винта {43} ограничительной пластины {44} и снять пластину.

 Выкрутить 2 винта {45} рычага и снять рычаг {46}. Снимаются также 2 вставки {47}.

 Выкрутить 3 винта стопора {48} и снять

стопор {49}, чтобы удалить магнит {50}. При

этом также снимаются 4 прокладки {51}.

 Выкрутить 4 винта кронштейна {52} и

снять кронштейн {53} и упор кронштейна

{54}.

 Убрать контакт стопора {55}.

 Выкрутить 2 винта крепления ячейки {56} и снять

силовую ячейку {57} с упругим шарниром {58}.
