5. Техническое обслуживание

 Заменить силовую ячейку {57} и выполнить сборку в порядке, обратном изложенному.

При этом следует обращать внимание на следующее.

 Зафиксировать упругий шарнир {58} на новой силовой ячейке {57} с помощью 2 винтов

крепления {56}. Для контроля подгонки равновесности верхней плоскости силовой ячейки и

поверхности «А» упругого шарнира {58} использовать уровень.

 Установить силовую ячейку {57} между упором кронштейна {54} и незакрепленным

кронштейном {53}, затем закрепить ее 4 зажимными винтами.

 Зафиксировать контакт стопора {55}.

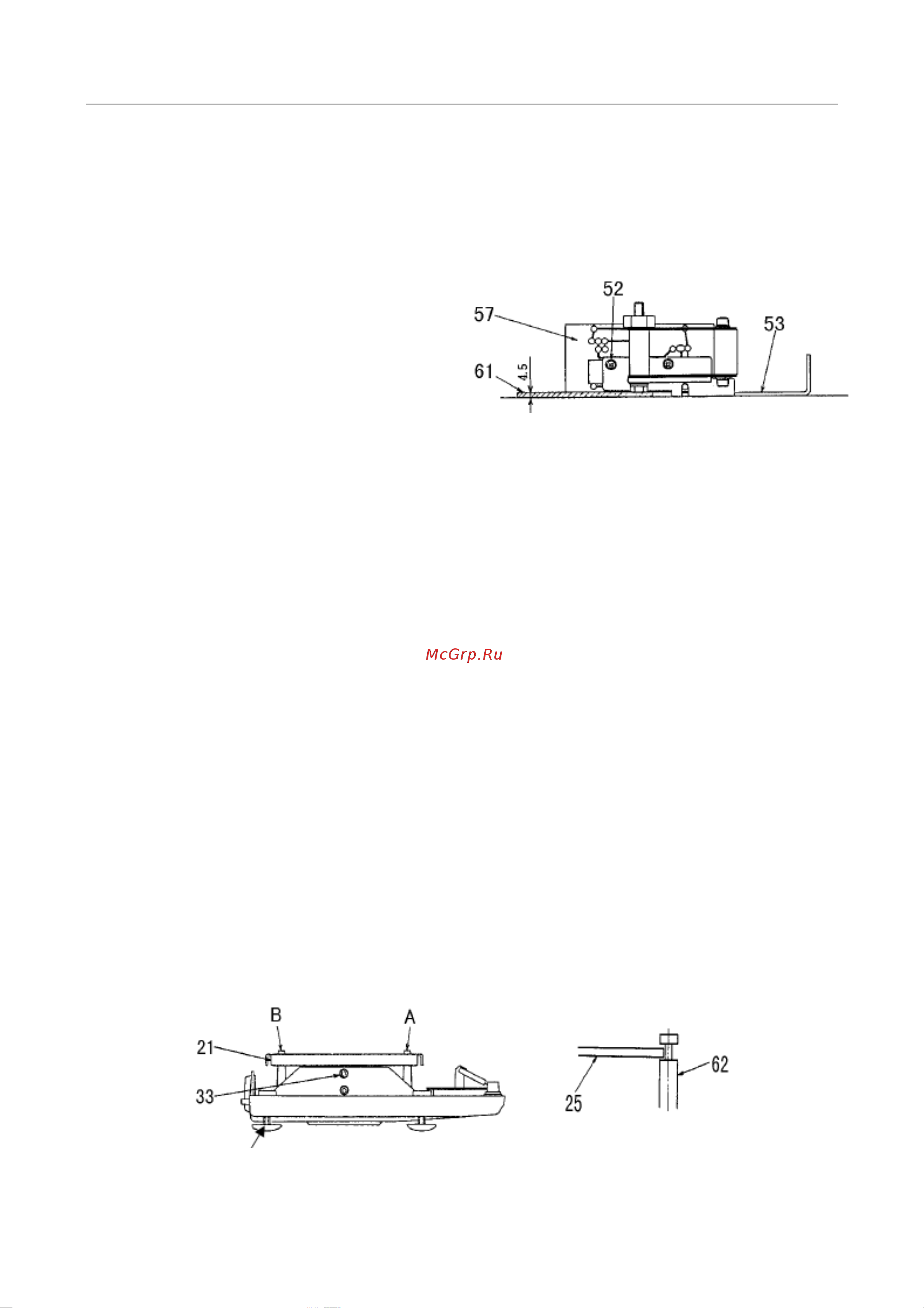

 Положить силовую ячейку {57} на плоскую поверхность стола так, чтобы кронштейн

{53} оказался снизу. Подложить подгоночную пластину {61} толщиной 4,5 мм в зазор между

столом и нижней поверхностью силовой ячейки и затянуть свободные винты {52} так, чтобы

силовая ячейка и кронштейн оказались параллельными.

 Положить 4 вставки между магнитом {50} и кронштейном {53} и зафиксировать их

тремя винтами {48} вместе со стопором {49}.

 Положить 2 вставки {47} сверху на силовую ячейку {57} и закрепить рычаг {46} винтами

{45}. Проверить, чтобы конец рычага {46}, к которому прикрепляется нагрузочный

индуктор {39}, оказался на одинаковом расстоянии слева и справа.

 Проверить, чтобы на магните {62} не было пыли и лишних предметов.

 Проверить, что нет проблем с нагрузочным индуктором {39} и он не ползет. Очистить

его и прикрепить к стопору {49} двумя винтами {45}. При этом выравнивать зазор насколько

возможно, не касаясь магнита и зажима.

 Закрепить ограничительную пластину {44} двумя винтами {43}. Проверить, чтобы эта

пластина не касалась контакта стопора {55}, для чего положить груз примерно в 100 грамм

на конец «А» рычага {46} и убедиться, что смещение рычага вверх-вниз происходит плавно,

без сопротивления.

 Закрепить свободно детектор {30} винтом {41}.

 Припаять детектор {30} к клемме индуктора {63} двумя Pt-Ni полосками {32}, не

допуская их повреждения.

 Припаять 2 проволочных вывода {35} температурного датчика к детектору {30}.

 Закрепить свободно механическую сборку {34} на корпусе {64} четырьмя винтами {33}.

 Закрепить свободно плиту {21}.
