Slim UB 80-120 Руководство для технического персонала

11 Бойлер для производства горячей бытовой воды

БОЙЛЕР:

6.2 Подсоединение датчика бойлера

 Снять крышку бойлера, потянув ее вверх.

 Подсоединить с помощью 2-х полюсного кабеля (входит в комплект поставки) клеммы Т1 и Т2 6-ти полюсного

разъема с 2-х полюсной клеммной колодкой бойлера (Рис.4).

6.3 Подсоединение насоса бойлера

 Подсоединить насос бойлера к клеммам (L1 - N -

) 6-ти полюсного разъема используя кабель типа «HAR VV –

F» 3x0.75 мм

(Рис. 6).

Закрыть крышки 6-ти полюсного разъема.

6.4 Подсоединение насоса котла

(только модели SLIM iN – FiN)

Насос системы отопления должен быть подсоединен к котлу в соответствии с инструкциями, приведенными в

соответствующим параграфе руководства по эксплуатации котла (параграф 5.3 модель iN - параграф 5.2 модель

FiN).

СМОТРИ ТАКЖЕ РИСУНОК 3

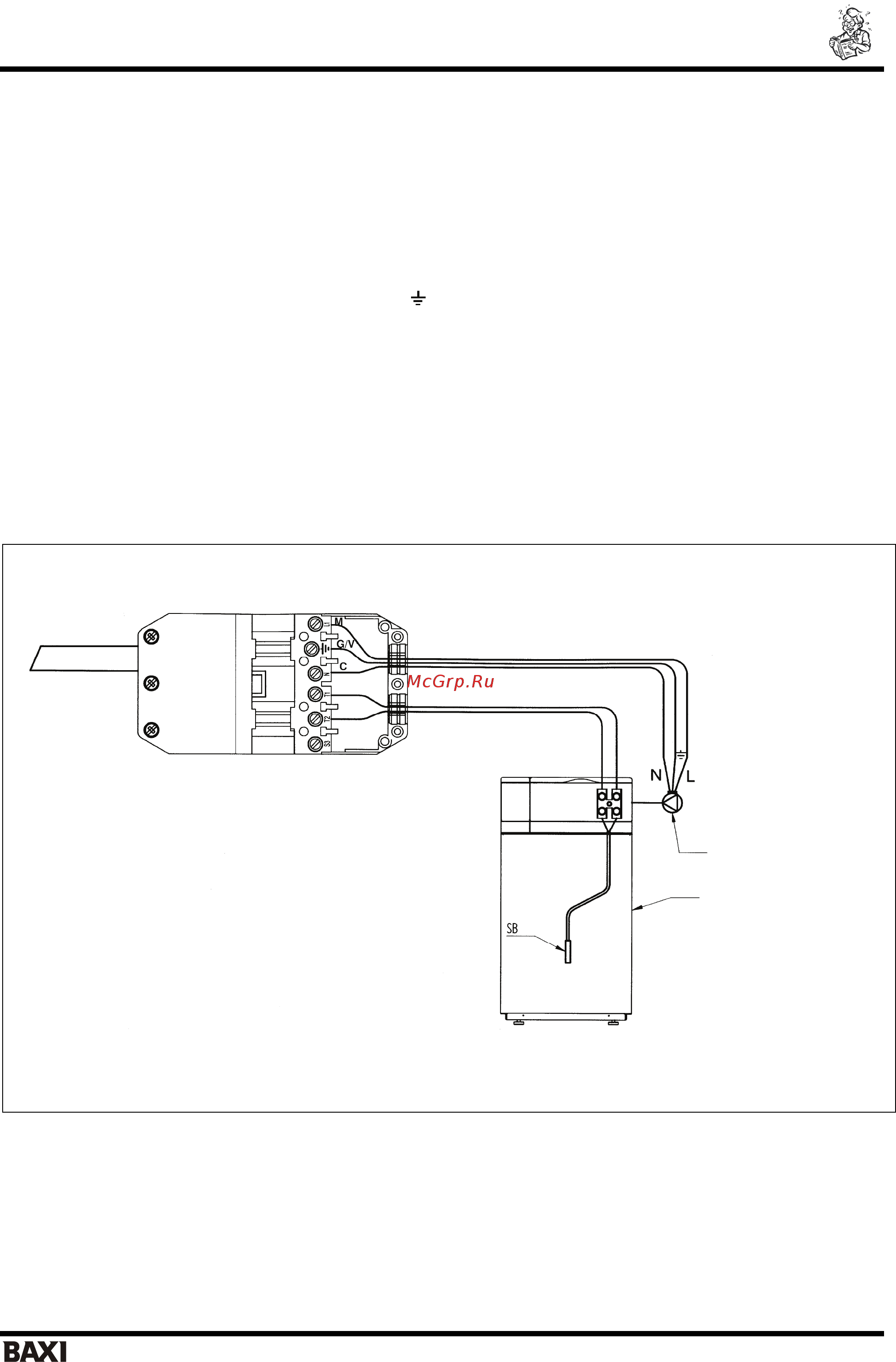

Рис. 6 Схема подсоединение датчика ГВС и насоса бойлера.

насос бойле

бойле

SB – датчик бойлера

UB – бойлер

PS – насос бойлера
