Slim UB 80-120 Руководство для технического персонала

12 Бойлер для производства горячей бытовой воды

7. Подсоединение программируемого таймера системы ГВС.

В бойлерах предусмотрена возможность установки программируемого таймера диаметром 62 мм; таймер позволяет

программировать режим работы котла в контуре ГВС (с установкой программ на день или на неделю).

Для установки программируемого таймера действовать следующим образом:

 Снять верхнюю крышку бойлера, потянув ее вверх.

 Обрезать кусачками крепления декоративной крышки.

 Установить программируемый таймер, завинтив винты в соответствующие отверстия.

ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ ПРОГРАММАТОРА СИСТЕМЫ ГВС

 Обесточить котел при помощи двухполюсного выключателя.

 Снять верхнюю крышку котла, потянув ее вверх, затем открыть переднюю дверцу, потянув ее за углы.

 Отвинтить винты, которые удерживают панель управления, и наклонить панель управления вперед.

 Отвинтить винты и вынуть блок электропитания.

 Удалить желтый мостик с клеммной колодки М2 котла (контакты 5 - 6) и подсоединить контакты «общий» и

«нормально открытый» программатора системы ГВС к клеммной колодке (используя кабель типа «HAR VV – F»

2x0.75 мм

 Соединительный кабель провести через специальные кабеледержатели.

Подсоединение должно быть выполнено при помощи кабеля с двумя жилами, присоединенного к двухполюсному

выключателю (контакты L-N).

При работе программируемого таймера от батареек кабель питания не требуется.

Для правильного подключения используйте также электрическую схему, приведенную на рис.7.

8. Стравливание воздуха

При первом заполнении системы необходимо удалить воздушные пробки, которые могли образоваться в системе.

Для выполнения данной операции необходимо включать поочередно оба циркуляционных насоса (котла и бойлера).

При необходимости повторить перечисленные операции несколько раз.

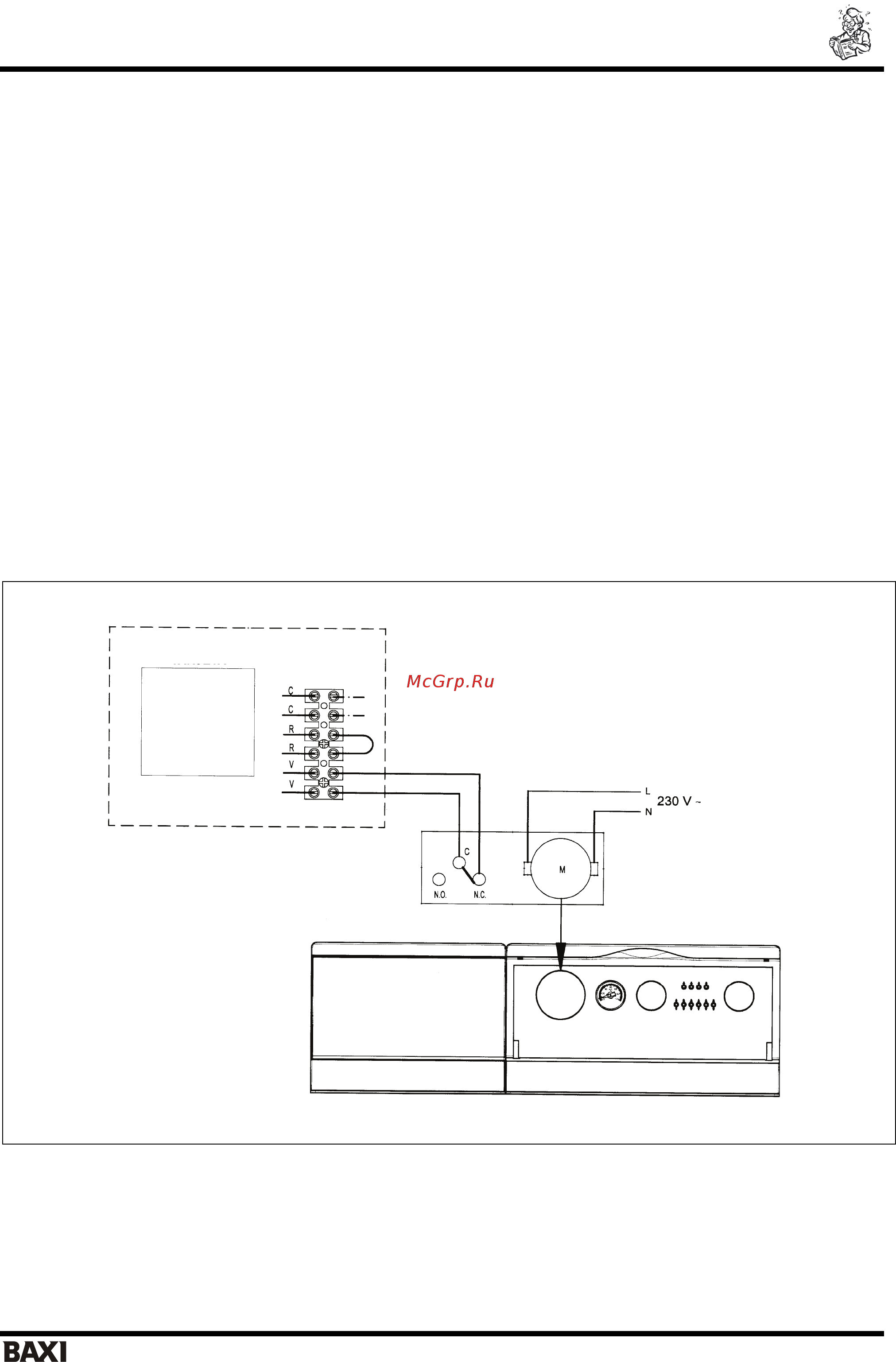

Рис. 7 Электрическое подсоединение программатора системы ГВС

электронная плата

КОТЕЛ

клеммная

колодка М2

БОЙЛЕР

ПРОГРАММИРУЕМЫЙ

ТАЙМЕР СИСТЕМЫ ГВС
