9 Бойлер для производства горячей бытовой воды

5. Гидравлический комплект для присоединения бойлера к котлу

(поставляется отдельно).

Данный гидравлический комплект позволяет легко подсоединить бойлер к котлу модели SLIM. Бойлер может быть

расположен справа или слева от котла.

Для правильного подсоединения бойлера руководствуйтесь нижеприведенным рисунком и инструкциями,

прилагаемыми к комплекту.

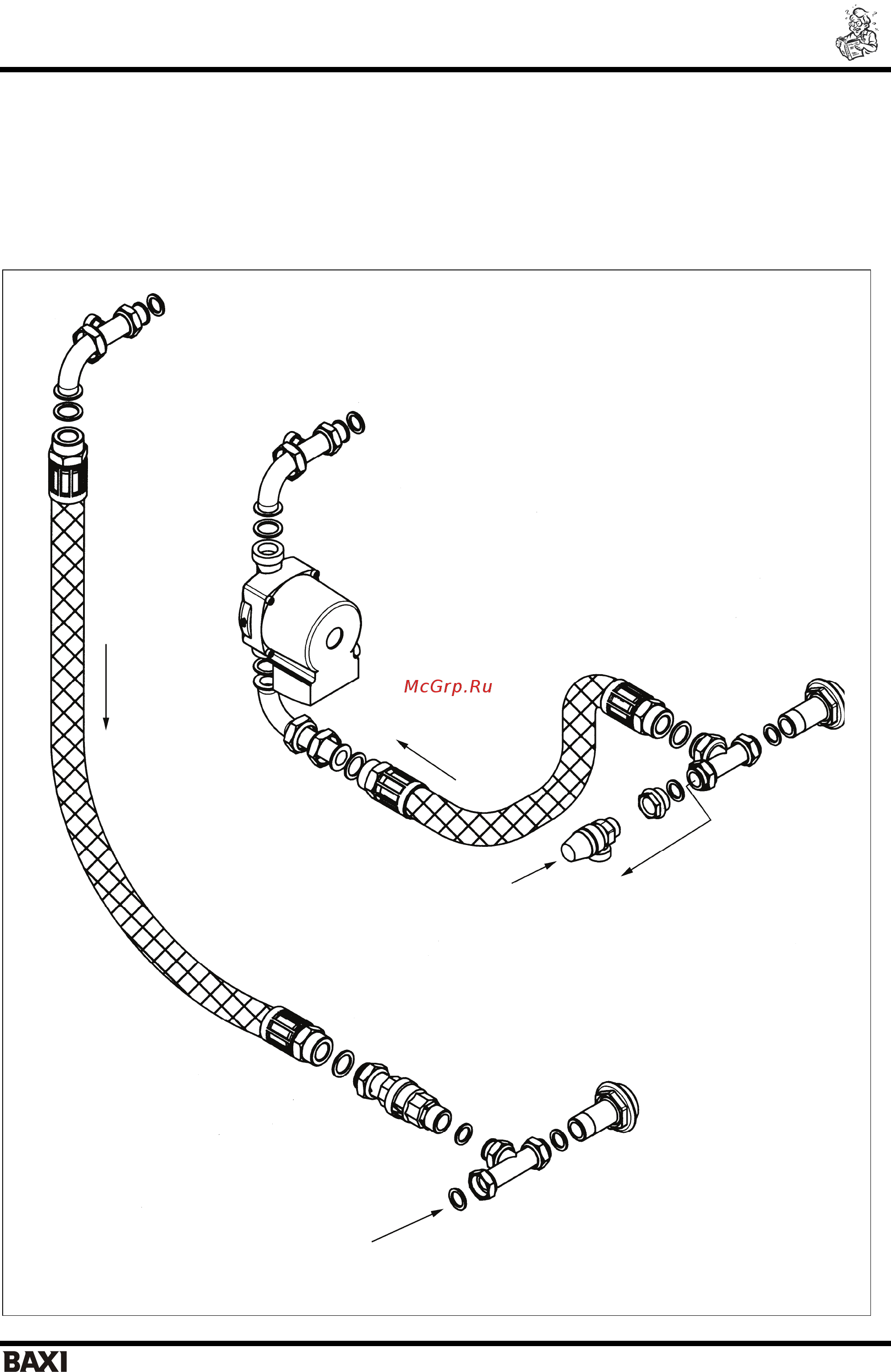

Рис.4 Гидравлический присоединительный комплект (поставляется отдельно).

Котел

Возврат из системы отопления

Присоединение возврат из

системы отопления – выход

из змеевика бойлера

Выход из змеевика бойлера

Вход в змеевик бойлера

Котел

Подача в систему отопления

(модели без насоса)

Использовать при

установке с насосом

Присоединение подача в

систему отопления – вход в

змеевик бойлера
