22

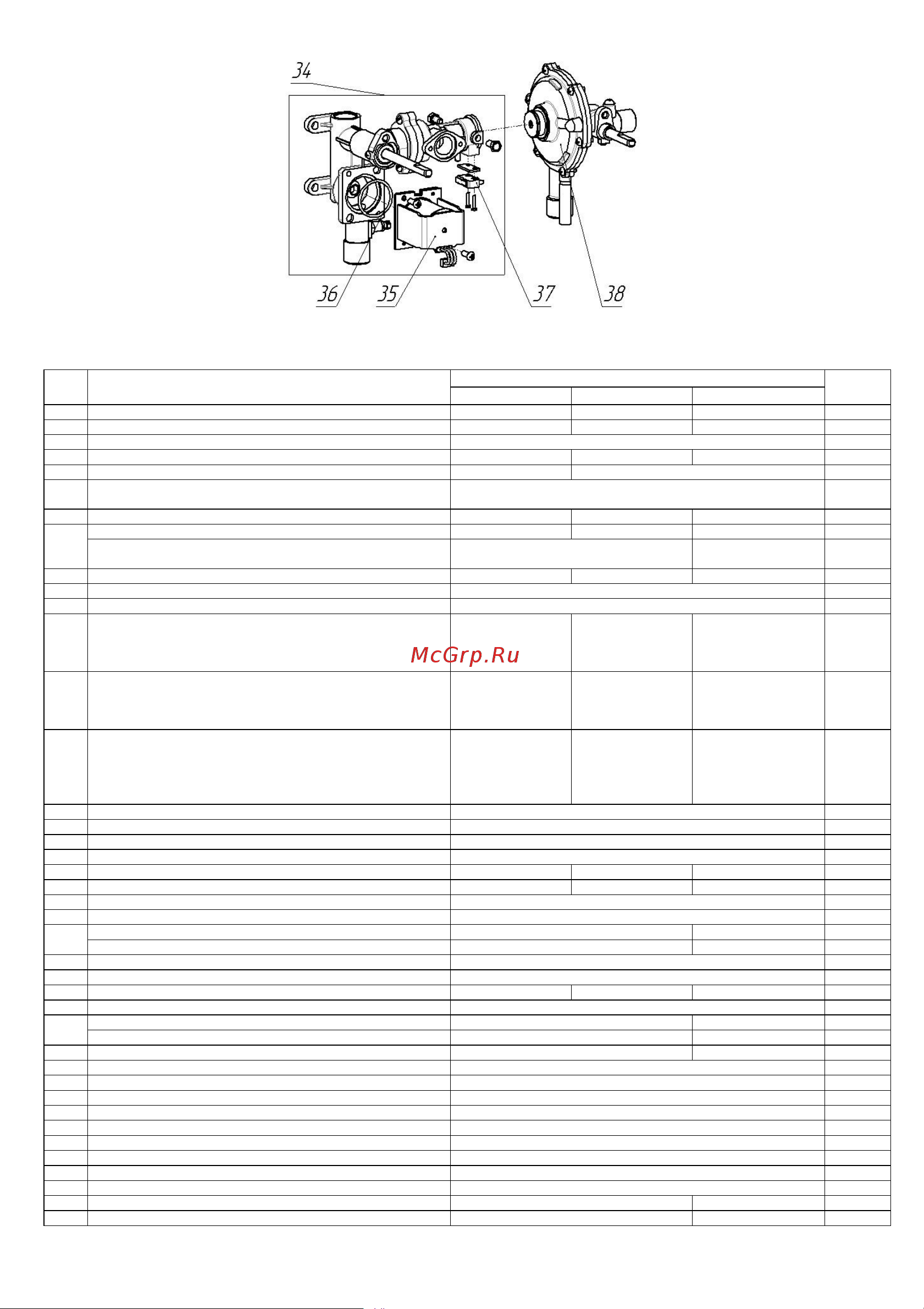

Рисунок 9. Узел водогазовый
Таблица 4. Каталог составных частей аппарата
Поз.
Наименование
Обозначение
Кол.
VilTerm S10
VilTerm S11
VilTerm S13
1
Облицовка
1101-05.001
1101-05.001
1103-05.001
1
2
Накладка в сборе
1102-05.100
1101-05.100
1101-05.100-02
1
3
Дисплей
1101-08.600
1
4
Накладка
1102-05.101
1101-05.101
1101-05.101-02
1
5
Плёнка декоративная
1102-05.102
1101-08.006
1
6
Ручки
1101-00.001
1101-00.001-01
1
1
7
Теплообменник
1102-07.000
1101-07.000
1103-07.000
1
8
Планка
1102-01.001
1101-01.001
-
1
Кронштейн
-
1103-01.001
1103-01.001 (-01)
1
1
9
Труба холодной воды
1102-03.000
1101-03.000
1103-03.000
1
10
Прокладка (D18,5xd10x2)
1101-00.004
2
11
Прокладка (D16,5xd10x2)
1101-00.003
1
12
Горелка
Прир. газ (G20, 2-е семейство, группа Н), 1,3 кПа
Прир. газ (G20, 2-е семейство, группа Н), 2,0 кПа
Сжиж. газ (G30, 3-е семейство, группа В/Р), 2,9 кПа
1102-02.100
1102-02.100-02
1102-02.100-01
1101-02.100
1101-02.100-02
1101-02.100-01
1103-02.100
1103-02.100-02
1103-02.100-01
1
13
Коллектор в сборе
Прир. газ (G20, 2-е семейство, группа Н), 1,3 кПа
Прир. газ (G20, 2-е семейство, группа Н), 2,0 кПа
Сжиж. газ (G30, 3-е семейство, группа В/Р), 2,9 кПа
1102-02.120
1102-02.120-02
1102-02.120-01
1101-02.120
1101-02.120-02
1101-02.120-01
1103-02.120
1103-02.120-02
1103-02.120-01
1
14
Сопло (количество)
Прир. газ (G20, 2-е семейство, группа Н), 1,3 кПа
Прир. газ (G20, 2-е семейство, группа Н), 2,0 кПа
Сжиж. газ (G30, 3-е семейство, группа В/Р), 2,9 кПа
8
1101-02.124-04
1101-02.124-02
1101-02.124-01
10
1101-
02.124
1101-02.124-02
1101-02.124-01
13
1101-
02.124-19
1101-02.124-02
1101-02.124-01
-
15
Кронштейн
1101-02.151
1
16
Датчик наличия пламени
1101-08.410
1
17
Свеча розжига
1101-08.420
1
18
Планка
1101-02.152
1
19
Труба горячей воды
1102-04.000
1101-04.000
1103-04.000
1
20
Труба
1102-04.100
1101-04.100
1103-04.100
1
21
Датчик температуры воды
1101-08.500
1
22
Кольцо d6x1,8
1101-08.005
1
23
Переходник
1101-08.002
-
1
Переходник в сборе
-
1103-02.200
1
24
Прокладка (D28xd17x2)
1101-00.003-01
1
25
Кольцо (d15x2,65)
1101-08.004
1
26
Каркас
1102-01.100
1101-01.100
1103-01.100
1
27
Термореле 80 °С
KSD301-DA80A2
1
28
Термореле 90 °С
KSD301-DA90A2
-
1
Термореле 110 °С
-
KSD301-DA110A2
1
29
Провод
1101-08.200
1101-08.200-01
1
30
Блок управления электронный
1101-08.100
1
31
Отсек батарейный
1101-08.001
1
32
Упор
1101-
08.003
1
33
Узел водогазовый
1101-
08.300
1
34
Узел газовый
1101-
08.320
1
35
Клапан электромагнитный
1101-
08.330
1
36
Кольцо d
27,5x2,65
1101-
08.321
1
37
Микровыключатель
1101-
08.340
1
38
Узел водяной
1101-
08.310
1
39
Гайка
-
1103-
01.002
2
40
Упор
-
1101-08.003-01
1
