3. УСТАНОВКА АППАРАТА

Установка аппарата должна производиться специализированной сервисной организацией.

После установки аппарата, проверки его работоспособности и инструктажа владельца аппарата работником организации,

установившей аппарат, должна быть сделана отметка об установке аппарата в разделе 15 данного руководства и в гарантийных

талонах.

3.1. Место и схема установки

3.1.1. Аппарат должен устанавливаться в кухнях или других нежилых отапливаемых помещениях в соответствии с проектом

газификации, сводом правил СП 62.13330.2011 и Правилами противопожарного режима в Российской Федерации,

утверждёнными постановлением Правительства Российской Федерации от 25 апреля 2012 г. № 390 (с изменениями на 20

сентября 2019 года).

3.1.2. Место и высота установки аппарата должны обеспечивать выполнение требований п. 3.3 настоящего руководства.

При этом рекомендуется устанавливать аппарат на такой высоте, чтобы смотровое окно находилось на уровне глаз потребителя

или как можно ближе к этому уровню.

а) VilTerm S10, VilTerm S11 б) VilTerm S13

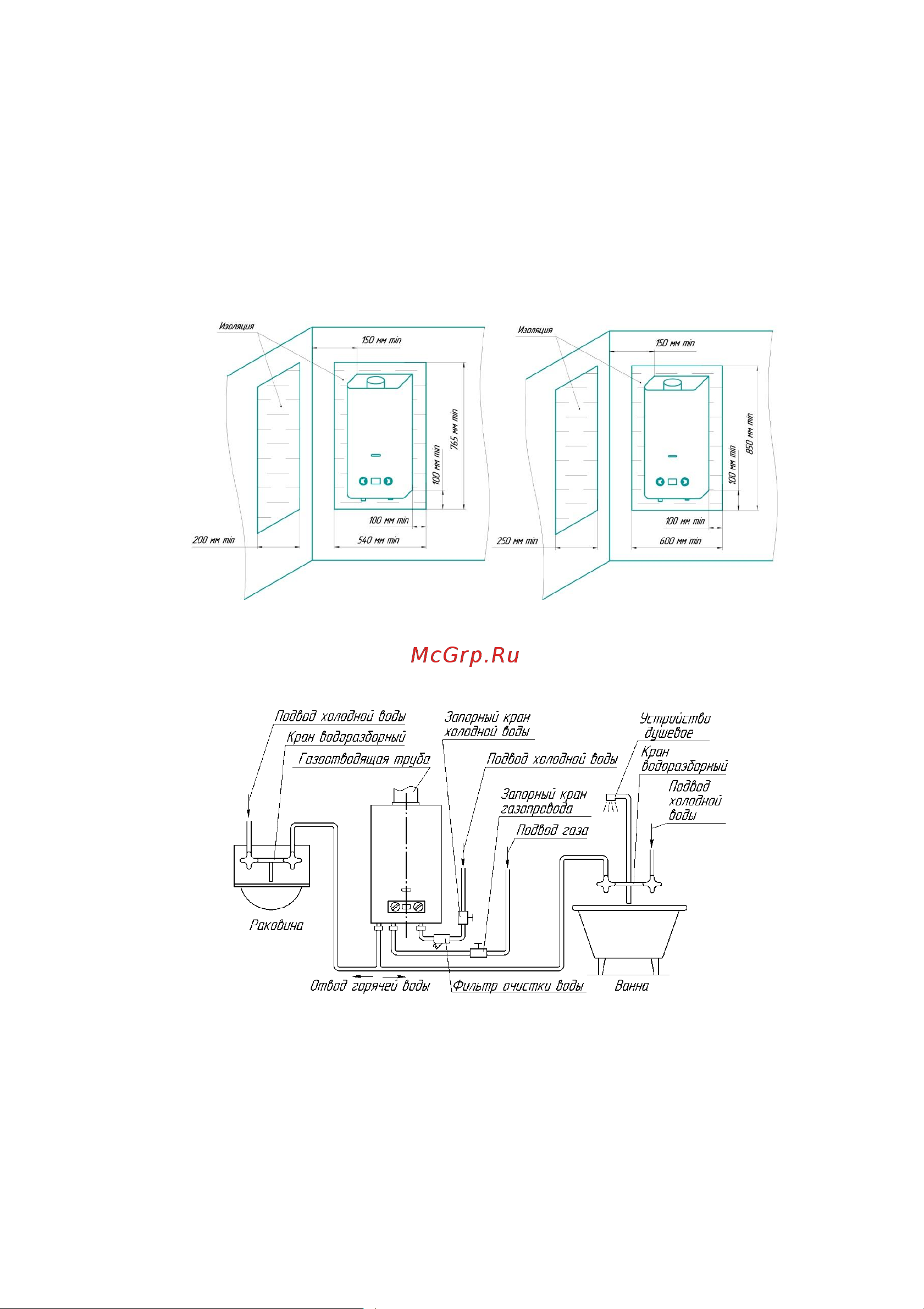

Рисунок 2. Пример установки аппаратов на трудносгораемых стенах

3.1.3. Схема установки (подключения) аппарата приведена на рис. 3. Рекомендуется сначала подключить аппарат к

водопроводной сети, заполнить систему аппарата водой и затем подключить его к газовой сети.

Рисунок 3. Схема установки аппарата

3.2. Монтаж а

ппарата

3.2.1. Перед установкой аппарата рекомендуется снять облицовку, см. п. 10.1.

3.2.2. Аппарат навешивается монтажными отверстиями (на задней стенке) на 2 крючка, установленные в стене (крючки и

дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий, а также габаритные и присоединительные

размеры для подсоединения трубопроводов воды, газа, отвода продуктов сгорания приведены на рис. 1.

3.3. Установка дымохода для отвода продуктов сгорания

3.3.1. Для аппарата обязательно предусматривают систему для отвода продуктов сгорания, идущую от аппарата за

пределы здания в соответствии с проектом, строительными нормами и правилами.

3.3.2. Монтаж дымоотводящих труб должны осуществлять мастера, имеющие лицензию на данный вид деятельности:

 дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.

 газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;

 длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;

 длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
