газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с дымоходом и
минимальное количество поворотов (не более трёх);
газоотводящая труба и её соединение с аппаратом должны быть герметичными.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;

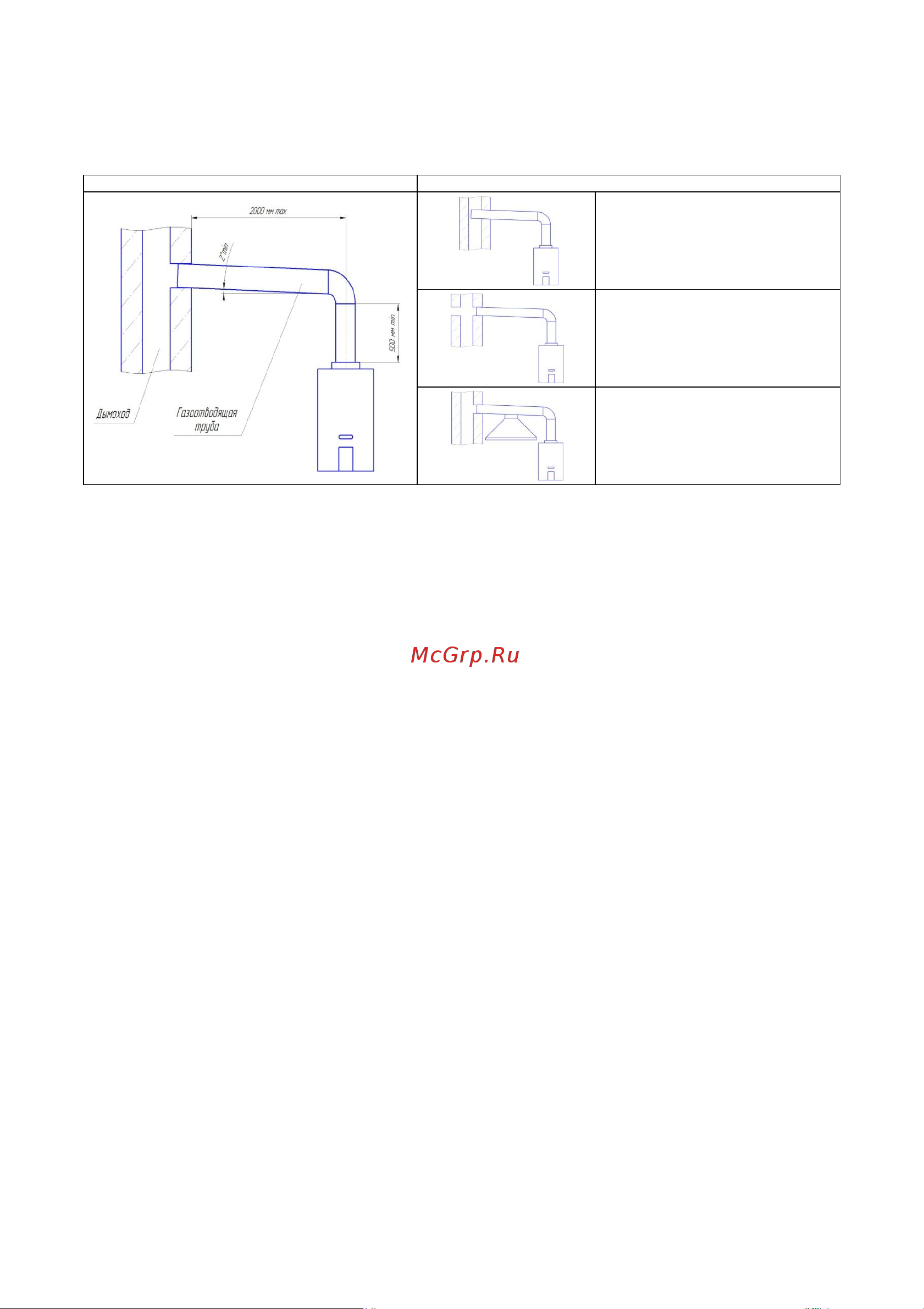

3.3.2. Вариант подключения аппарата к дымоходу показан на рисунке 4.
Рисунок 4. Подключение аппарата к дымоходу
3.4. Подключение аппарата к водопроводной сети
3.4.1. Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется
устанавливать перед аппаратом фильтр очистки воды (см. рис. 3).
3.4.2. Для облегчения последующего технического обслуживания необходимо установить перед аппаратом запорный кран
на трубопроводе подвода холодной воды (рис. 3). Запорный кран должен быть легко доступен.
3.4.3. Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или
полипропиленовыми трубами или гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для
подвода и отвода воды должна быть не более 2,5 м.
3.4.4. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина,
безасбестовый паронит, силикон (входят в комплект поставки) или фторопласт-4 (тефлон).
3.4.5. Подключение холодной воды производить к штуцеру подвода холодной воды 9, а горячей воды - к штуцеру отвода
горячей воды 7 (см. рис. 1), предварительно сняв со штуцеров защитные заглушки.
3.4.6. Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей
аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности водяной
системы.
3.4.7. Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на
некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в аппарат грязи и
отложений при первом его включении.
3.4.8. После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность мест соединений.
Проверка герметичности производится в следующем порядке:
а) открыть кран горячей воды;
б) открыть запорный кран холодной воды перед аппаратом;
в) после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения.
Течь в местах соединений не допускается.
3.5. Подключение аппарата к газовой сети
3.5.1. Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии металлическими
трубами или гибким шлангом с внутренним диаметром не менее 13 мм. Гибкий шланг для подвода газа, в соответствии с
требованиями СП 62.13330.2011, должен быть стойким к подводимому газу при заданных давлении и температуре. Длина
гибкого шланга должна быть не более 2,5 м. Трубы или гибкий шланг подключать к штуцеру 8 (см. рис. 1) предварительно сняв с
него защитную заглушку.
3.5.2. При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.
3.5.3. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина, безасбестовый
паронит или фторопласт-4 (тефлон, входит в комплект поставки).
3.5.4. При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен запорный кран.
Запорный кран должен быть легко доступен.
3.5.5. Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во избежание
смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой линии.
3.5.6. После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны быть проверены
на герметичность. Проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и
открытом положении запорного клапана перед аппаратом. Утечка газа не допускается.
Правильно
Неправильно
Конец газоотводящей трубы
слишком близок к
противоположной стене
дымохода.
В дымоходе на уровне
подсоединения газоотводящей
трубы имеется отверстие (в том
числе и с подключенным к нему
другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
