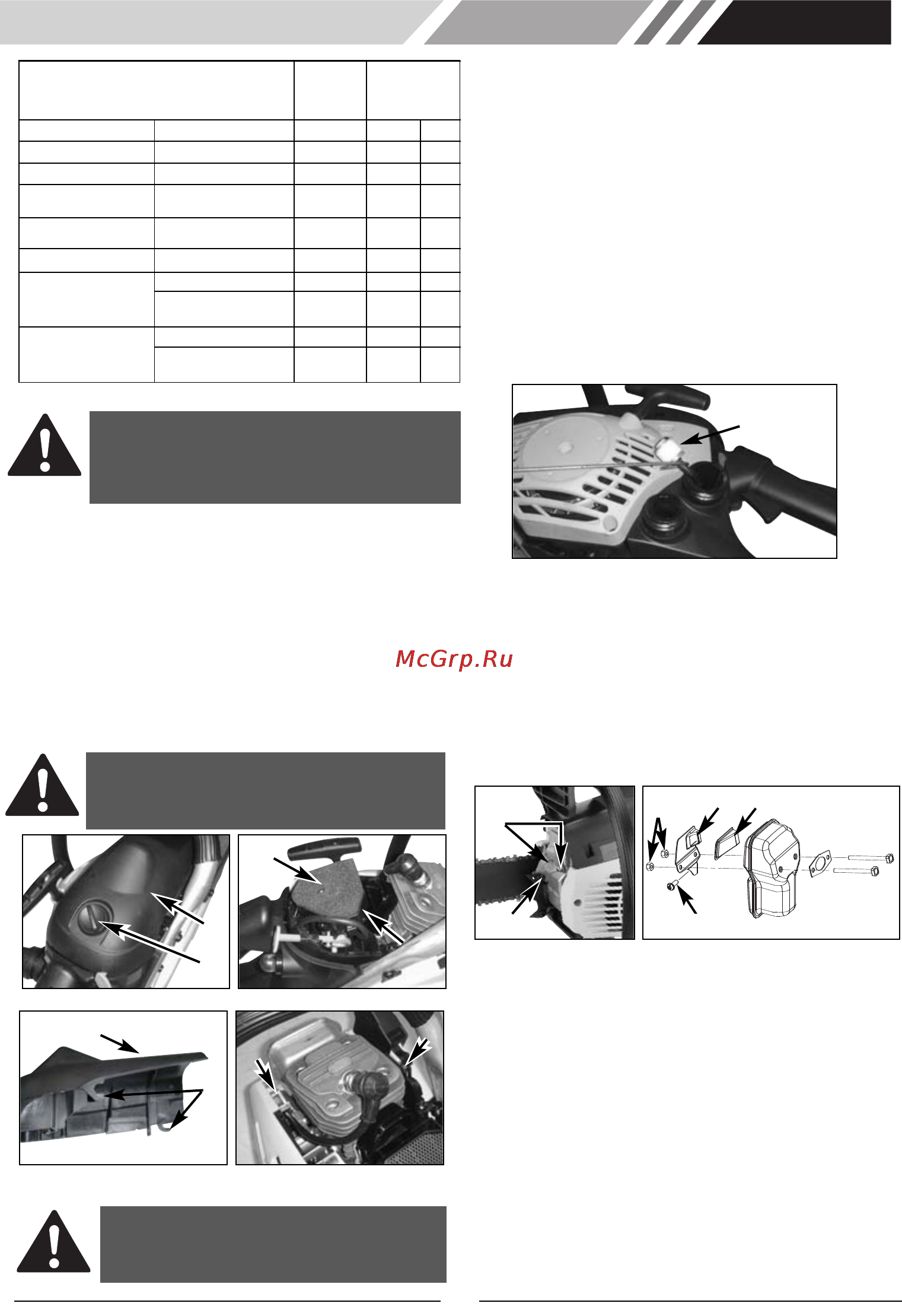

ГРАФИК

ОБСЛУЖИВАНИЯ

После

каждого

использ.

Часы

работы

ЧАСТЬ Вид работ

10 20

Винты/Гайки/Болты

Осмотр/Затяжка

Воздушный

фильтр

Очистка

или

замена

Топл. фильтр/

масл.

ильт

Замена

Свеча

зажигания

Очистка/Регулировка/

Замена

Экран

искроулов.

Осмотр

Топливные

шланги

Замена

при

необходимости

Осмотр

Детали тормоза

цепи

Замена

при

необходимости

1. Отвинтите крышку топливного резервуара.

2. Возьмите кусок проволоки и сделайте крючок на конце.

3. Вставьте проволоку в отверстие топливного резервуара и

подцепите топливопровод крючком. Осторожно вытяните

топливопровод из отверстия, после чего возьмите его

рукой.

ЗАМЕЧАНИЕ: Не вынимайте топливопровод полностью.

4. Достаньте фильтр (A) из резервуара (Рис. 16).

5. Вращат. движениями снимите фильтр. Ликвидируйте его.

6. Установите новый фильтр. Вставьте конец фильтра в

отверстие резервуара. Убедитесь, что фильтр плотно

посажен в нижней части топливного резервуара. С помощью

длинной отвертки можно при необходимости

скорректировать положение фильтра.

7. Заправьте резервуар свежим горючим/ топливной смесью.

См. раздел ТОПЛИВО И СМАЗКА. Установите крышку

топливного резервуара обратно.

ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА:

1. Удалите

головку (A), удерживающую крышку возд

фильтра, и снимите крышку (B), ослабив фиксирующи

винты. Крышка легко подастся (Рис. 15A).

2. Выньте фильтр (C) из короба воздуховода (D) (Рис. 15B).

3. Очистите фильтр. Промойте его в теплой мыльной воде

Затем сполосните в холодной. Дайте полностью высохнуть.

ЗАМЕЧАНИЕ: Рекомендуется всегда иметь запасны

фильтры.

4. Установите фильтр на место. Установите крышк

двигателя/воздушного фильтра. Убедитесь, что задвижки (E

)

и (F) и крышка фильтра четко стыкуются. Крепко завинтит

икси

ру

ющ

ю головк

ышки

(

Рис. 15C и 15D

)

Рис. 15A Рис. 15B

Рис. 15C Рис. 15D

Рис. 16

Рис. 17A Рис. 17B

МЕРЫ ПРЕДОСТОРОЖНОСТИ: Никогда не

работайте с пилой без возд. фильтра. Иначе

пыль и грязь попадут в двигатель и приведут к

его поломке. Регулярно проверяйте фильтр!

МЕРЫ ПРЕДОСТОРОЖНОСТИ: Никогда не

работайте с пилой без воздушного фильтра.

Иначе пыль и грязь попадут в двигатель и

приведут к его поломке. Регулярно проверяйте

чистоту воздушного фильтра!

• ВОЗДУШНЫЙ ФИЛЬТР

• ТОПЛИВНЫЙ ФИЛЬТР

ПРЕДУПРЕЖДЕНИЕ: Никогда не

работайте с пилой без топл. фильтра.

Фильтр меняйте через каждые 20 ч работы,

предварительно осушив топл. резервуар.

•

СВЕЧА

ЗАЖИГАНИЯ

ЗАМЕЧАНИЕ: Чтобы двигатель работал эффективно,

необходимо регулярно очищать свечу зажигания и

соблюдать нужный межэлектродный зазор.

1. Нажмите на выключатель зажигания, чтобы заглушить

двигатель.

2. Удалите головку (A), удерживающую крышку воздушного

фильтра, и снимите крышку (B), ослабив фиксирующие винты.

Крышка теперь легко снимется (Рис. 18A).

3. Отсоедините высоковольтный провод (C) от свечи зажигания

(D): для этого понадобится

потянуть и выкрутить его (Рис. 18).

4. Открутите свечу зажигания, используя специальный

свечной ключ с гранным углублением.

НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ЭТОГО ДРУГИЕ ИНСТРУМЕНТЫ.

5. С помощью проволочного щупа проверьте межэлектродный

зазор. Он должен составлять 0,635 мм (0,025 дюймов). При

необходимости отрегулируйте зазор.

• ЭКРАН ИСКРОУЛОВИТЕЛЯ

ЗАМЕЧАНИЕ: Засоренная решетка искроуловителя

существенно снижает эффективность двигателя.

1. Отвинтите 2 болта (A) и извлеките глушитель (Рис. 17A).

2. Открутите 2 винта, которыми крепится крышка (C)

(Рис. 17B).

3. Выбросите использованный экран (D) и замените его

новым.

4. Соберите детали глушителя и установите глушитель

назад в цилиндр. Крепко завинтите крепежные

соединения.
