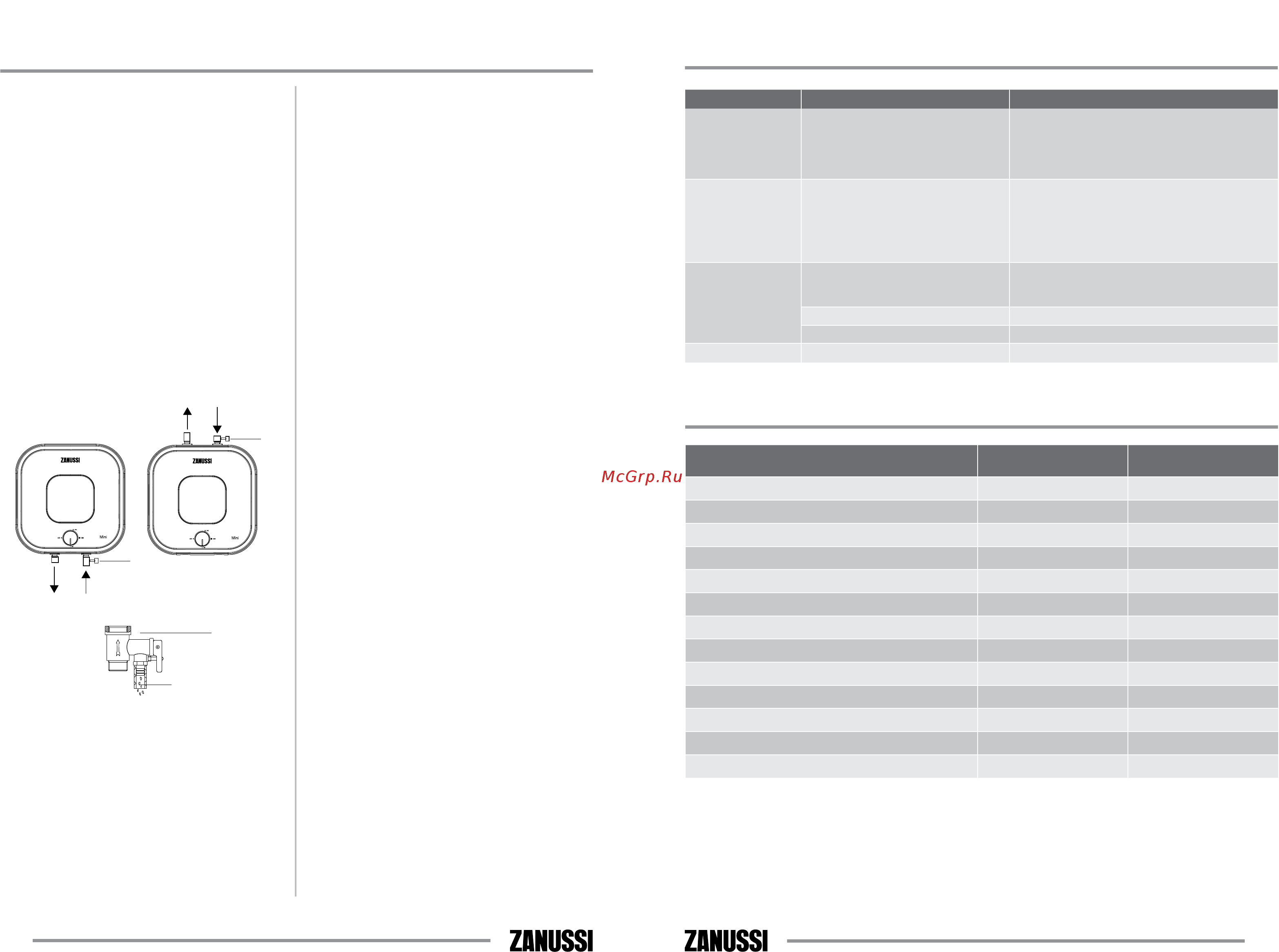

20
21
укріпленню виробу.
3. Запобіжний клапан слід встановлювати в
місці входу холодної води (див. Мал. 5).
4. При першому використанні водонагрівача
(або при першому використанні після техніч-
ного обслуговування або чищення) не слід
вмикати живлення водонагрівача до повного
заповнення водою. Під час заповнення бака
водонагрівача слід відкрити кран гарячої
води для спуску повітря. Як тільки бак
наповниться водою і з крана потече вода,
кран можна закрити.
5. Під час нагрівання води з отвору випуску
тиску зворотного запобіжного клапана може
надходити вода. Це нормальне явище. Однак
в разі великих витоків слід зв'язатися з фахів-
цями з технічного обслуговування. Отвір
випуску тиску ні за яких обставин не повинно
бути заблоковано; в іншому випадку це може
привести до поломки водонагрівача.
1
1
1
Гаряча
вода
Гаряча
вода
Холодна
вода
Холодна
вода
Дренажна
трубка зливу
Мал. 5.
6. На отвір випуску тиску в запобіжному клапані
потрібно встановити дренажну трубку і виве-
сти її в каналізацію на випадок зливу води.
Дренажна трубка, поєднана з отвором випу-
ску тиску, повинна бути спрямована донизу.
7. Так як температура води всередині водона-
грівача може досягати 75 °С, гаряча вода не
повинна потрапляти на тіло людини. Щоб
уникнути опіків ви можете регулювати темпе-
ратуру води за допомогою крана змішувача.
8. Злити воду з водонагрівача можна за допо-
могою зворотного запобіжного клапана,
перекривши при цьому подачу холодної води
у водонагрівач, відкривши дренажну ручку на
запобіжному клапані. При цьому злив води з
водонагрівача повинен здійснюватися через
дренажний отвір в клапані в систему відве-
дення каналізації (при зливі води відкрийте
на змішувачі кран гарячої води для випуску
повітря).
9. У разі виходу з ладу гнучкого шнура елек-
тричного живлення слід замінити його на
аналогічний, що поставляється виробником.
Заміну повинні здійснювати досвідчені фахівці
з технічного обслуговування.
10. У разі пошкодження однієї з деталей водо-
нагрівача необхідно зв'язатися з фахівцями
з технічного обслуговування для здійснення
ремонту. Слід використовувати тільки запасні
деталі, що поставляються виробником.
11. Пристрій не призначений для використання
людьми (включаючи дітей) з обмеженими
фізичними або розумовими здібностями і
недоліком навичок чи знань, за винятком
випадків показу або правильного інструкту-
вання людиною, що несе відповідальність за
їх безпеку.
12. Не залишайте водонагрівач, наповнений
водою, без живлення і нагрівання води в
приміщенні, де температура може бути нижче
0 °С.
13. У разі тривалої відсутності або тривалого
невикористання приладу перекривайте крани
на вході і виході з водонагрівача і відключайте
його від електричної мережі.
Запобіжні заходи
Усунення несправностей
Відмови Причини Усунення
Не надходить вода
з крана гарячої
води
1. Подача води з водопроводу
перекрита.
2. Тиск води занадто низький.
3. Перекрито впускний кран
водопроводу.
1. Дочекайтеся відновлення подачі води.
2. Використовуйте водонагрівач, коли тиск
води знову зросте.
3. Відкрийте впускний кран водопроводу
Температура
гарячої води,
яка подається,
перевищує
допустимий рівень
в 75 °С
Відмова системи регулювання
температури (червоний індикатор
не гасне).
1. Необхідно негайно вимкнути водонагрівач з
мережі.
2.Зв'яжітьсяз фахівцями з технічного
обслуговування для здійснення ремонту.
Немає нагріву води
Не включений нагрів.
1. Перевірте чи щільно вставлена вилка в
розетку.
2. Збільшіть температуру нагрівання.
Пошкоджено термостат.
Зверніться до сервісного фахівця.
Пошкоджено нагрівальний елемент. Зверніться до сервісного фахівця.
Витік води Несправність ущільнення труби Замініть ущільнювач
Технічні характеристики
Модель ZWH/S 10 Mini O/U ZWH/S 15 Mini O/U
Обсяг, л 10 15
Номінальна потужність, Вт 2000 2500
Номінальна напруга, В~/Гц 220/50 220/50
Мінімальний тиск, Бар 1 1
Максимальний тиск*, Бар 7,5 7,5
Максимальна температура води, °С 75 75
Захист від ураження електричним струмом I клас I клас
Захист від вологи IPX4 IPX4
Час нагріву з 25 до 75 °С**, мин 19,2 23,4
Розміри приладу, мм 324х324х315 368х368х340
Розміри упаковки, мм 345x340x380 390x422x345
Вага нетто, кг 7,5 9,6
Вага брутто, кг 8,8 11,2
* При максимальному тиску починається скидання надлишків тиску через запобіжний клапан. якщо тиск
у водопровідній мережі перевищує 7.5 Бар (номінальний робочий тиск), необхідна установка понижуючого
редукційного клапана.
** Час нагріву вказано при повній потужності нагріву і розраховане за ідеальних умов навколишнього середовища.
1 Запобіжний клапан
