Zanussi ZWH/S 15 Mini U Green НС-1146212 [3/18] Монтаж водонагревателя

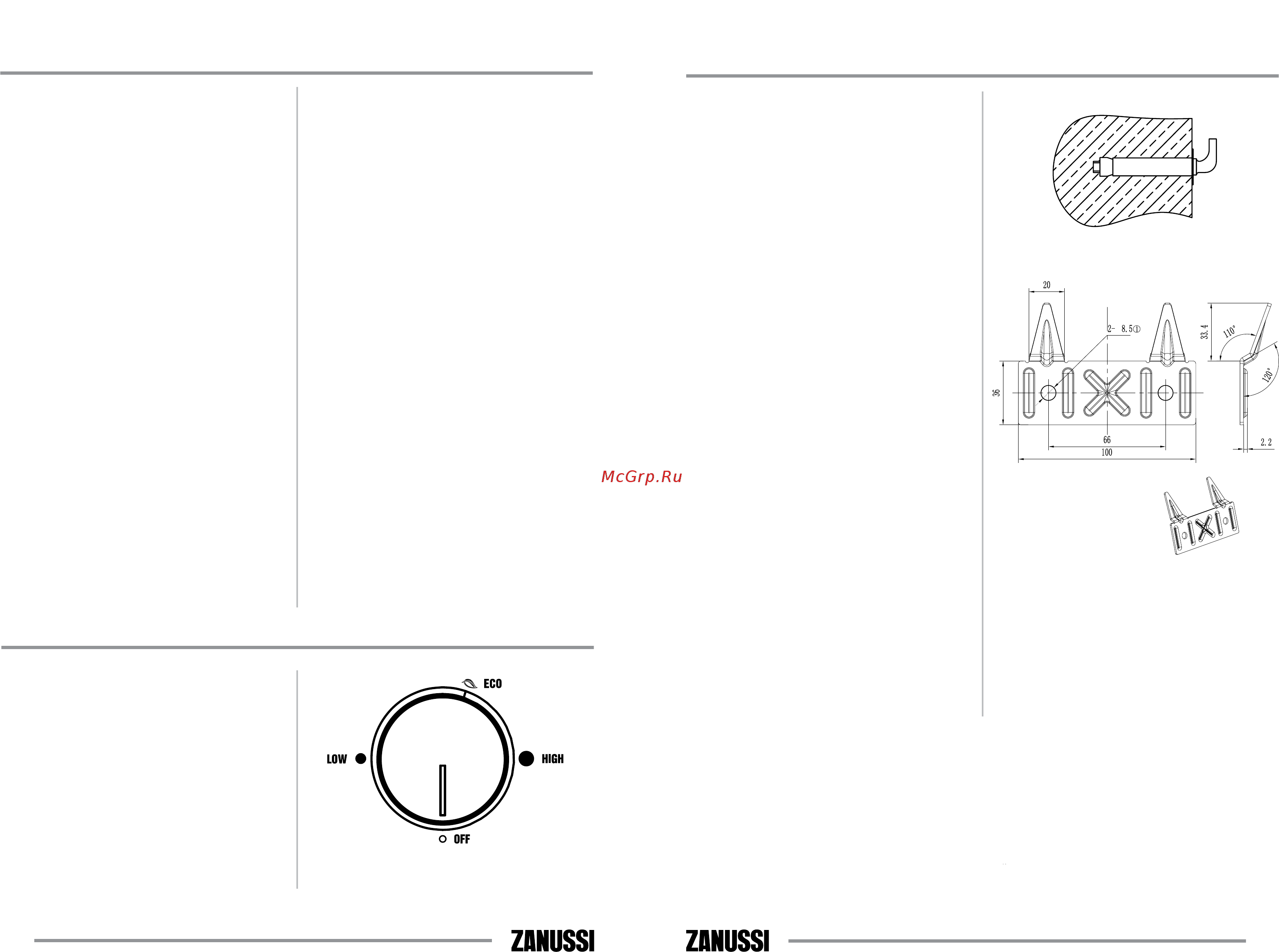

![Zanussi ZWH/S 15 Mini U Green НС-1146212 [3/18] Монтаж водонагревателя](/views2/1447209/page3/bg3.png)
4
5
Монтаж водонагревателя
Примечание:
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные
производителем, которые могут выдержать
вес наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепление,
пока не убедитесь, что крепление установлено
надежно. В противном случае, электрический
водонагреватель может упасть со стены, что
приведет к его повреждению или может стать
причиной серьезных травм. При выборе мест
под отверстия для крепежных болтов удосто-
верьтесь, что с обеих сторон от стен ванной
комнаты или другого помещения до корпуса
водонагревателя имеется зазор не менее 0,2 м,
а со стороны подключения труб не менее 0,5 м,
для облегчения доступа при проведении техни-
ческого обслуживания в случае необходимости.
В случае если в водонагреватель поступает вода
напрямую из скважин, колодцев или водонапор-
ных башен, для эксплуатации водонагревателя
обязательно нужно использовать фильтр грубой
очистки, для поступающей в водонагреватель,
холодной воды.
Фильтр грубой очистки можно приобрести в
специализированных магазинах.
Если фильтр грубой очистки не установлен, гаран-
тия на изделие не распространяется.
Электрический водонагреватель следует устанавли-
вать на твердую вертикальную поверхность (стену).
После выбора места монтажа определите место под
два крепежных болта с крюками (в зависимости от
спецификаций выбранного изделия). Проделайте в
стене два отверстия необходимой глубины, соот-
ветствующие размеру крепежных болтов, вставьте
винты, поверните крюк вверх, плотно затяните
гайки, а затем установите на него электрический
водонагреватель. Если в комплекте есть монтажная
планка, установите ее в соответствии с выше изло-
женными требованиями, и навесьте водонагрева-
тель на планку (см. рис. 2)
.
Крепежный анкер для монтажа
Монтажная планка размеры, мм
ø
Рис. 2
Если ванная комната слишком мала для установ-
ки водонагревателя, он может быть установлен в
любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в трубопрово-
де водонагреватель следует устанавливать как
можно ближе к месту использования воды.
Панель управления
1. Индикатор нагрева
2. Ручка регулировки температуры
OFF — метка соответствует минимальной темпе-
ратуре воды в водонагревателе (отключе-
ние нагрева).
LOW — метка соответствует минимальной темпе-
ратуре нагрева воды в водонагревателе
(включение нагрева).
ECO — метка экономичного режима соответ-
ствует температуре нагрева воды в водо-
нагревателе около 50-55 °С.
HIGH — метка справа соответствует максималь-
ной температуре нагрева воды в водона-
гревателе (75 °С).
Краткое описание водонагревателя
1. Автоматический контроль температуры воды:
Открыв кран с горячей водой на смесителе
на выходе водонагревателя, на вход начинает
поступать холодная вода, заполняя внутренний
бак. Вода в баке смешивается и ее температу-
ра понижается. Датчик термостата реагирует
на понижение температуры воды, автоматиче-
ски включается нагревательный элемент (ТЭН)
и подогревает воду до заданной ранее темпе-
ратуры. Когдатемпература достигнет заданной
величины, ТЭН автоматически отключается.
2. Три уровня защиты водонагревателя:
• защита от сухого нагрева;
• защита от перегрева;
• защита от превышающего норму гидравли-
ческого давления.
3. Стальные внутренние резервуары со специ-
альным защитным покрытием выполнены по
передовому методу электростатической сухой
эмалировки.
Свойства эмали:
• повышенная адгезивная способность и
высокая пластичность (закалена при темпе-
ратуре 850 °С);
• расширяется или сжимается при перепадах
температур в той же пропорции, что и стен-
ки внутреннего бака, не образуя микротре-
щин, в которых может возникнуть очаг кор-
розии.
4. Тепловой нагревательный элемент (ТЭН), наде-
жен и безопасен в эксплуатации, имеет долгий
срок службы.
5. Экономичный режим (Еco) на панели управле-
ния обеспечивает:
• нагрев воды в водонагревателе до комфорт-
ной температуры, около 50-55 °С;
• предотвращает образование накипи;
• увеличивает ресурс работы водонагревате-
ля.
6. Внутренняя теплоизоляция позволяет эффек-
тивно сохранять температуру нагретой воды,
сводит к минимуму теплопотери и снижает
энергопотребление водонагревателя.
7. Встроенный температурный регулятор: обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
8. Диапазон регулировки температуры нагрева
воды от 30 °С до 75 °С. Температура нагрева
регулируется слева направо (по часовой стрел-
ке). От минимума (low) к экономичному режиму
(ECO) 50-55 °С до максимума (high).
9. Простая и удобная эксплуатация и обслужива-
ние водонагревателя.
