16
17
Монтаж водонагрівача
Примітка:
Переконайтеся, що для установки електричного
водонагрівача використовуються оригінальні
деталі, надані виробником, які можуть витрима-
ти вагу наповненого водою водонагрівача. Не
встановлюйте водонагрівач на кріплення, поки
не переконаєтесь, що кріплення встановлено
надійно. В іншому випадку, електричний водо-
нагрівач може впасти зі стіни, що призведе до
його пошкодження або може стати причиною
серйозних травм. При виборі місць під отвори
для кріпильних болтів упевніться, що по оби-
два боки від стін ванної кімнати або іншого
приміщення до корпусу водонагрівача є зазор
не менше 0,2 м, а з боку підключення труб
не менше 0,5 м, для полегшення доступу при
проведенні технічного обслуговування в разі
потреби.
У разі якщо в водонагрівач надходить вода безпо-
середньо зі свердловин, колодязів або водонапір-
них веж, для експлуатації водонагрівача обов'язко-
во потрібно використовувати фільтр грубої очист-
ки, для надходить у водонагрівач, холодної води.
Фільтр грубої очистки можна придбати в спеціалі-
зованих магазинах.
Якщо фільтр грубої очистки не встановлено,
гарантія на виріб не поширюється.
Електричний водонагрівач слід встановлювати на
тверду вертикальну поверхню (стіну).
Після вибору місця монтажу визначте місце під
два кріпильні болти з гаками (в залежності від
спеціфікацій обраного виробу). Зробіть в стіні два
отвори необхідної глибини, що відповідають розміру
кріпильних болтів, вставте гвинти, поверніть гак
вгору, щільно затягніть гайки, а потім встановіть на
нього електричний водонагрівач. Якщо в комплекті
є монтажна планка, встановіть її відповідно до вище
викладених вимог, і навісьте водонагрівач на планку
(див. Мал. 2)
.

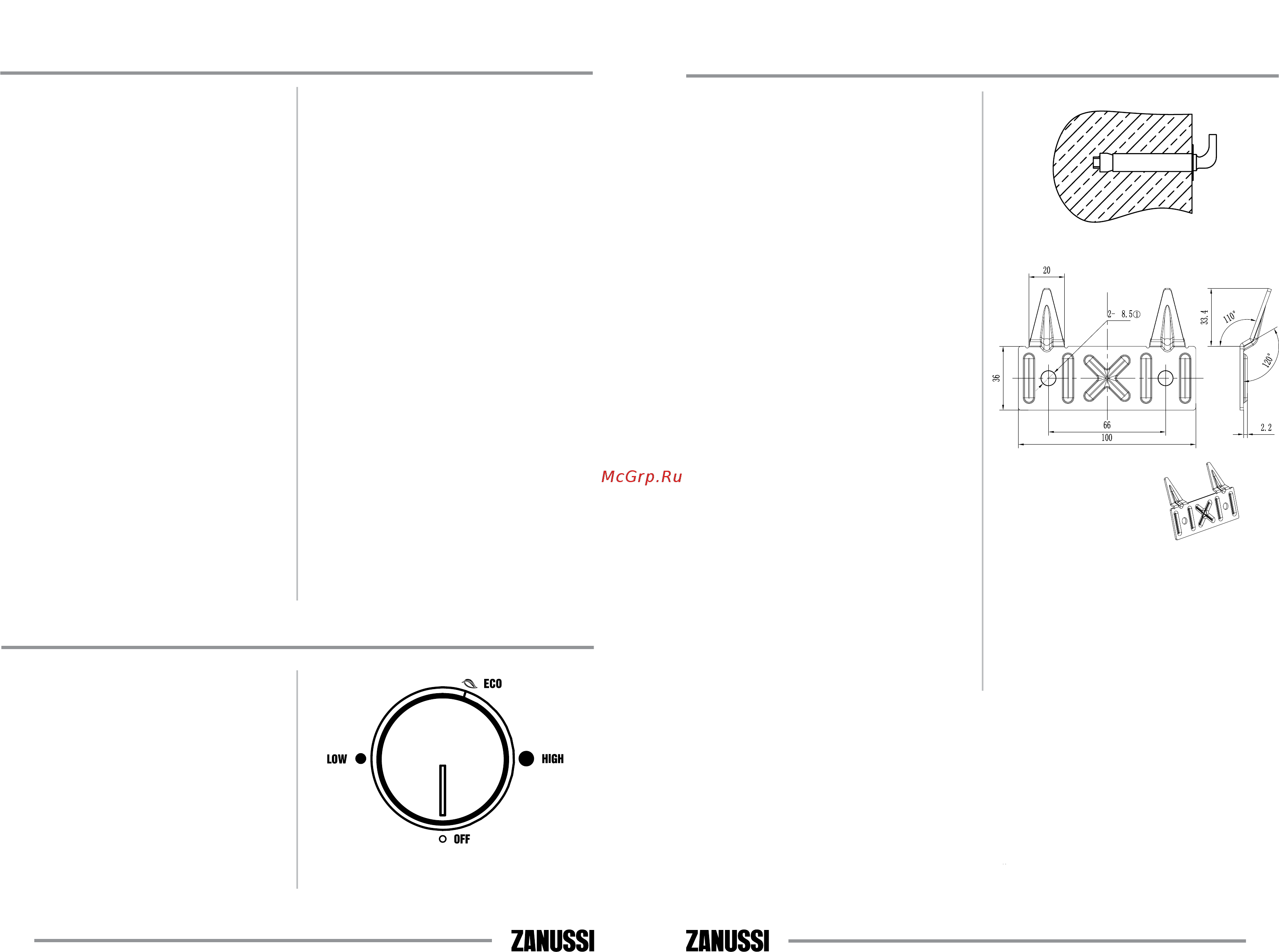

Кріпильний анкер для монтажу
Монтажна планка розміри, мм
ø
Мал. 2
Якщо ванна кімната занадто мала для встанов-
лення водонагрівача, він може бути встановле-
ний в будь-якому іншому приміщенні, захище-
ному від попадання прямих сонячних променів
і дощу. Однак для скорочення теплових втрат в
трубопроводі водонагрівач слід встановлювати
якомога ближче до місця використання води.
Панель управління
1. Індикатор нагріву
2. Ручка регулювання температури
OFF — мітка відповідає мінімальній темпера-
турі води у водонагрівачі (відключення
нагріву).
LOW — мітка відповідає мінімальній температурі
нагріву води у водонагрівачі (включення
нагріву).
ECO — мітка економічного режиму відповідає
температурі нагріву води у водонагрівачі
близько 50-55 °С.
HIGH — мітка праворуч відповідає максимальній
температурі нагріву води у водонагрівачі
(75 °С).
Короткий опис водонагрівача
1. Автоматичний контроль температури води:
Відкривши кран з гарячою водою на змішувачі
на виході водонагрівача, на вхід починає над-
ходити холодна вода, заповнюючи внутрішній
бак. Вода в баку змішується і її темпера-
тура знижується. Датчик термостата реагує
на зниження температури води, автоматично
включається нагрівальний елемент (ТЕН) і піді-
гріває воду до заданої раніше температури.
Когдатемпература досягне заданої величини,
ТЕН автоматично відключається.
2. Три рівня захисту водонагрівача:
• захист від сухого нагріву;
• захист від перегріву;
• захист від перевищуючого норму гідравлічно-
го тиску.
3. Сталеві внутрішні резервуари із спеціальним
захисним покриттям виконані за передовим
методом електростатичного сухого емалюван-
ня
Властивості емалі:
• підвищена адгезивна здатність і висока пла-
стичність (загартована при температурі 850°
С);
• розшірюється або стіскається при пере-
падах температур в тій же пропорції, що і
стінки внутрішнього бака, не утворюючи
мікротріщин, в яких може виникнути вогни-
ще корозії.
4. Тепловий нагрівальний елемент (ТЕН), надійний
і безпечний в експлуатації, має довгий термін
служби.
5. Економічний режим (Еco) на панелі управління
забезпечує:
• нагрів води у водонагрівачі до комфортної
температури, близько 50-55 °С;
• запобігає утворенню накипу;
• збільшує ресурс роботи водонагрівача.
6. Внутрішня теплоізоляція дозволяє ефективно
зберігати температуру нагрітої води, зводить
до мінімуму тепловтрати і знижує енергоспожи-
вання водонагрівача.
7. Вбудований температурний регулятор: забез-
печує постійний і надійний контроль темпера-
тури води у водонагрівачі.
8. Діапазон регулювання температури нагріву
води від 30 °С до 75 °С. Температура нагріву
регулюється зліва направо (за годинниковою
стрілкою). Від мінімуму (low) до економного
режиму (ECO) 50-55 °С до максимуму (high).
9. Проста і зручна експлуатація і обслуговування
водонагрівача.
