Ballu BHP-W2-40-S НС-1136091 [5/15] Подключение электропитания

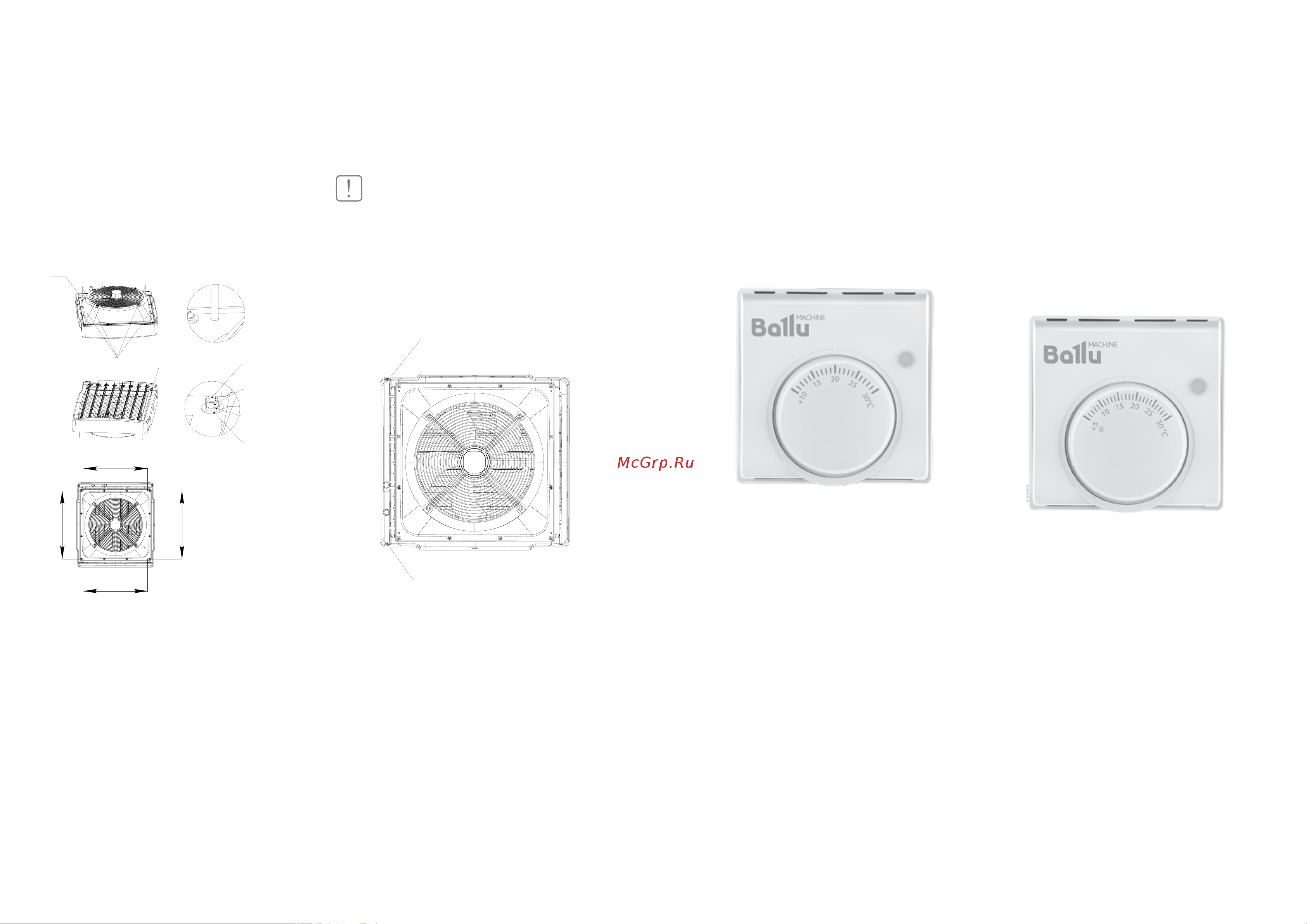

![Ballu BHP-W2-70-S [5/15] Подключение электропитания](/views2/1842680/page5/bg5.png)
8
9
570
А
Шпильки М8
А
А
Шпильки М6
А
Б
Б
Шпилька М6
Гайка М6
Гровер
Шайба
621
621
665
665
1
2
570
А
Шпильки М8
А
А
Шпильки М6
А
Б
Б
Шпилька М6
Гайка М6
Гровер
Шайба
621
621
665
665
1
2
Удаление воздуха / спуск теплоносителя
Удаление воздуха осуществляется посредством
ослабления винта воздухоотводчика
Спуск теплоносителя производится с помощью
удаления винта.
ВНИМАНИЕ!
В случае запуска обогревателя после предвари-
тельного спуска теплоносителя следует помнить
об удалении воздуха из системы.
Следует также обратить особое внимание на
защиту аппарата от случайного попадания в
корпус воды во время спуска теплоносителя.
Подключение электропитания
Управление водяными тепловентиляторами.
Для экономии электроэнергии и более точной
регулировки температуры в помещении могут
быть использованы следующие термостаты и
пульты управления (опция):
1. Термостат ВМТ-1
2. Термостат ВМТ-2
3. Пульт управления (контроллер) BRC-W
Термостат механический ВМТ-1
Термостат механический ВМТ-1 применяется
для регулирования поддерживаемой в помеще-
нии температуры. В качестве чувствительного
элемента используется сильфон, заполненный
газом. Обычно применяется в коммерческих
помещениях, в домашних системах отопления
и кондиционирования воздуха совместно с
климатической техникой. Данный термостат не
устанавливается в помещениях с повышенной
влажностью и в агрессивных средах (Класс за-
щиты IP40).
Корпус выполнен из высококачественного пла-
стика. Устройство оснащено индикатором ра-
боты. При подключении согласно прилагаемым
схемам, при повышении измеряемой температу-
ры, относительно заданного значения, контакты
термостата размыкаются.
Возможны два варианта управления электро-
прибором с помощью данного термостата:
1) Осуществлять регулировку температуры в
помещении с помощью управления электро-
магнитным вентилем, который будет перекры-
вать подачу теплоносителя в теплообменник
тепловентилятора, когда температура в поме-
щении достигнет необходимого уровня. При
Монтаж прибора
Подключение электропитания
Советы по монтажу и пусконаладке
Подключение теплоносителя
Во время монтажа трубопровода с теплоноси-
телем следует защищать присоединительный
патрубок теплообменника от воздействия кру-
тящего момента. Вес прокладываемых трубо-
проводов не должен создавать нагрузки на па-
трубки теплообменника.
Рекомендуется присоединение трубопрово-
да с помощью гибких патрубков (что позво-
ляет изменять положение аппарата на крон-
штейне).
3. Горизонтальная установка: резьбовые мон-
тажные отверстия (4 шт) предусмотрены на зад-
ней панели аппарата. Для монтажа обогревателя
посредством монтажных шпилек необходимо
ввести шпильки М6 через отверстия предусмо-
тренные в корпусе (вид А) и закрепить их посред-
ством шайбы, гайки и гровера (вид Б).
Рис. 12
Рис. 13
данном способе регулирования вентилятор
не отключается, осуществляя конвекцию воз-
душных масс в помещении.
2) Терморегулятор осуществляет отключение
вентилятора, что прерывает снятие тепла с
теплообменника и подачу его в отапливаемое
помещение.
Термостат механический ВМТ-2
Термостат механический ВМТ-2 является моди-
фицированным аналогом термостата BMT-1 и
снабжен боковым выключателем, с помощью
которого пользователь может полностью отклю-
чать вентилятор (Класс защиты IP40).
Пульт управления (контроллер) BRC-W
Пульт BRC-W, при помощи встроенного датчика
температуры, позволяет поддерживать необхо-
димую температуру воздуха вблизи проема и
регулировать тепловую мощность.
При подключении выносного датчика к пульту
BRC-W считывание температуры с встроенного
датчика прекращается.
Пульт управления не предназначен для установ-
ки в помещениях с повышенной влажностью и в
агрессивных средах (класс защиты IP20).
1 - кран для выпуска воздуха
