16
17
Подготовка к работе
Подготовка к работе
• Перед началом любых монтажных или консерва-
ционных работ необходимо отключить питание и
не допустить включения напряжения.
• Рекомендуем применение фильтров в гидрав-
лической системе. Перед подключением подво-
дящих трубопроводов (особенно подающих) к
оборудованию рекомендуем очистить систему,
спуская несколько литров воды.
• Для подключения теплоносителя рекомендуется
применять гибкую подводку, диаметром не менее,
чем диаметр патрубка теплообменника.
• Рекомендуем применение воздухоотводчика в
самой высокой точке системы.
• Рекомендуем устанавливать шаровые краны не-
посредственно за оборудованием для удобства
обслуживания или демонтажа оборудования.
• Необходимо предохранять оборудование от уве-
личения давления выше максимального допусти-
мого рабочего давления 1,6 МПа. Система подачи
теплоносителя должна быть защищена от роста
давления выше допустимого значения (1,6 MПa).
• Вес прокладываемых трубопроводов не должен
создавать нагрузку на патрубки нагревателя.
• Перед первым запуском прибора необходимо
проверить правильность гидравлического под-
ключения (плотность воздухоотводчика, патруб-
ков, соответствие установленной арматуры).
• Рекомендуем перед первым запуском установки
проверить правильность электрического подклю-
чения (подключение питающего провода, венти-
лятора).
• Рекомендуем применение дополнительного пре-
дохранения от перенапряжения.
Инструкция по технике безопасности
ВНИМАНИЕ!
Специальные рекомендации по безопасности
• Перед началом каких-либо работ, связанных с
оборудованием, необходимо отключить установ-
ку от напряжения и принять меры по предотвра-
щению ошибочной подачи электропитания. Подо-
ждать до полной остановки вентилятора.
• Следует пользоваться устойчивыми монтажными
лесами и подъёмниками.
• В зависимости от температуры теплоносителя
трубопровод, часть корпуса, поверхности обмена
тепла могут быть горячими, даже после полной
остановки вентилятора.
• Возможны острые грани! Во время транспорти-
ровки следует надевать рукавицы, защитную об-
увь и одежду.
• Обязательно следует соблюдать рекомендации и
правила по технике безопасности.
• Груз следует закреплять только в предусмотрен-
ных для этого местах транспортного средства. При
погрузке с помощью подъёмников следует предо-
хранять края оборудования. Следует помнить о
равномерном распределении груза.
• Оборудование необходимо предохранять от вла-
ги и загрязнения, а также от влияния погодных яв-
лений в помещениях.
• Утилизация мусора: необходимо проследить за
безопасной для окружающей среды утилизацией
эксплуатационных материалов, упаковочного ма-
териала, а также запчастей, согласно с действую-
щим законодательством.
Уход и обслуживание
• Корпус оборудования не требует консервации.
• Теплообменник необходимо регулярно очищать
от пыли и грязи. Перед отопительным сезоном ре-
комендуем очистить теплообменник при помощи
сжатого воздуха со стороны жалюзи (нет необхо-
димости демонтажа оборудования). Необходимо
соблюдать осторожность во избежание замятия
ламелей оребрения теплообменника.
• В случае замятия ламелей следует их выравни-
вать специальным инструментом.
• Двигатель вентилятора не требует особого эксплу-
атационного обслуживания. При загрязнении необ-
ходимо очистить защитную сетку от пыли и грязи.
• При долговременном простое, оборудование не-
обходимо отключить от источника питания.
ВНИМАНИЕ!
• Существует опасность разморозки теплообмен-
ника при понижении температуры в помещении
ниже 0 °С и одновременным понижением темпе-
ратуры теплоносителя. Теплообменник не осна-
щён встроенной защитой от замораживания.
• Возможные неисправности и методы их устра-
нения приведены в разделе «Поиск и устранение
неисправностей».
ВАЖНО!
Производитель не берет на себя ответственность
за повреждение теплообменника вследствие
замерзания теплоносителя. Если предусматри-
вается работа аппарата при температурах ниже
+5 ºС, то в качестве теплоносителя рекомендуется
использовать раствор гликоля.
Поиск и устранение неисправностей
Содержание неисправностей,
внешнее проявление
и дополнительные признаки
Вероятная причина Метод устранения
Тепловентилятор невключается
Отсутствует напряжение в сети
электропитания
Проверить наличие напряжения в розетке
Не работает сетевой выключатель
*Проверить срабатывание выключателя,
неисправный выключатель заменить
Обрыв в проводке тепловентилятора *Устранить обрыв
Воздушный поток не
нагревается
Недостаточный расход
теплоносителя или его отсутствие
*Проверить циркуляцию теплоносителя в
водяном контуре
* Примечание
Для устранения неисправностей, связанных с заменой деталей и обрывом цепи, следует обращаться
в специализированные ремонтные мастерские
Инструкция по технике безопасности
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V
~ 220V

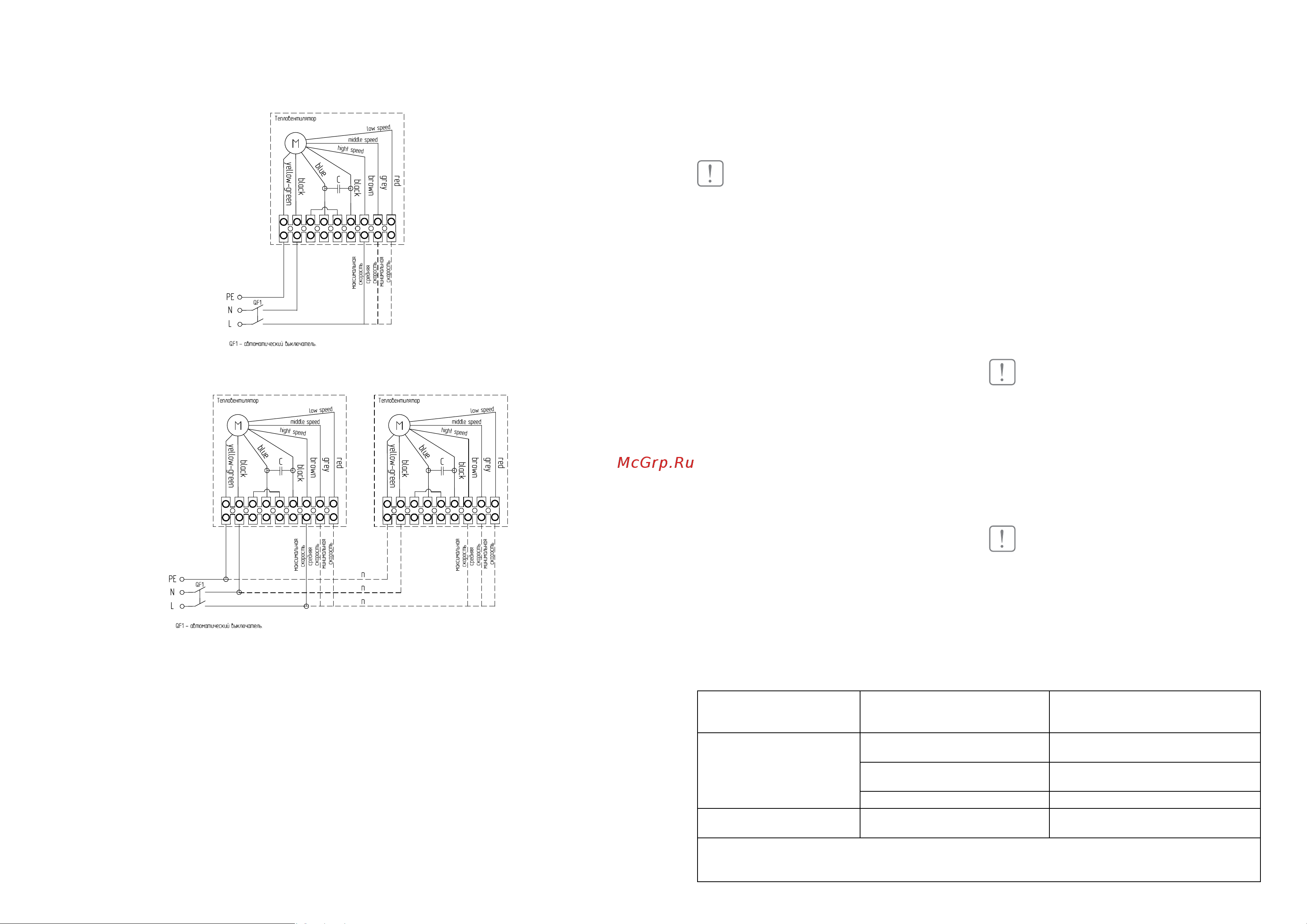

Подключение водяного тепловентилятора
через автоматический выключатель.
Групповое подключение водяных тепловентиляторов
