12
ОПИСАНИЕ СБОРКИ И РАБОТЫ
Аккумуляторная батарея
ВНИМАНИЕ!
Аккумуляторный блок перед первым использова-
нием следует полностью зарядить с помощью за-
рядного устройства, поставляемого в комплекте с
инструментом.

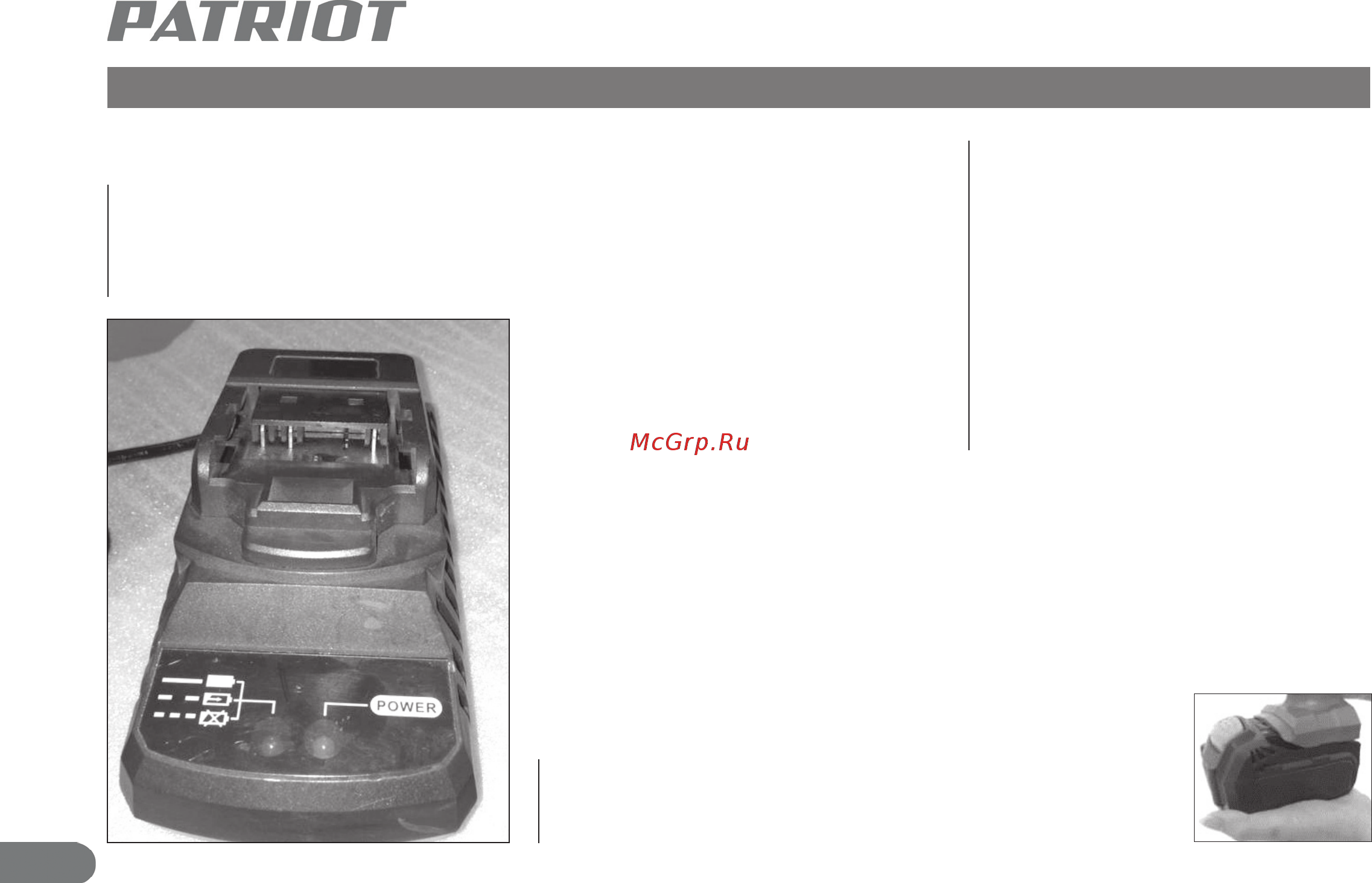

Зарядное устройство, поставляемое с из-
делием, оснащено индикатором подключения к
сети переменного тока и индикатором состояния
степени зарядки аккумулятора (рис. 2).
Для зарядки аккумулятора подключите за-
рядное устройство в розетку с переменным то-
ком 220В, 50Гц. При этом должен загореться зеле-
ный индикатор (правый на Рис.2), показывающий
подключение питания к зарядному устройству.
Вставьте аккумулятор в зарядное устройство
по направляющим до фиксации батареи. Не при-
кладывайте чрезмерного усилия! Если батарея
не входит в зарядное устройство, возможно, Вы
делаете что-то неверно, выньте батарею и по-
пробуйте сначала. При правильно вставленной
батарее должен загореться красный индикатор
(левый на Рис.2): постоянно горящий индикатор
говорит о полностью заряженной батарее, мига-
ющий с большими интервалами – о процессе за-
рядки, мерцающий с короткими интервалами – о
неисправности батареи.
По завершении зарядки вытащите аккумуля-
тор, отключите зарядное устройство от сети.
Аккумуляторная батарея NiCd не достигнет
максимума заряда при первой зарядке. Необхо-
димо 4-5 циклов заряда-разряда для достижения
полной емкости батареи.
ВНИМАНИЕ:
• Подключение аккумулятора к зарядному
устройству без включения в сеть сокращает
срок его службы.
• Отключайте зарядное устройство от сети, если
Вы его не используете.
• Зарядное устройство и аккумулятор могут на-
греваться в процессе зарядки. Это нормальная
ситуация, которая не свидетельствует о неис-
правности.
• Заряжайте аккумулятор при нормальной ком-
натной температуре. Не накрывайте зарядное
устройство с аккумулятором в процессе заряд-
ки, избегайте в процессе заряда длительного
прямого попадания солнечных лучей или рас-
положения в непосредственной близости от
источников тепла.
Установка или снятие блока
аккумуляторов
Перед установкой/снятием аккумуляторной
батареи убедитесь, что переключатель реверса
(4) установлен в среднем положении (блокиров-
ка), а также, что кнопка включения работает над-
лежащим образом и возвращается в положение
«ВЫКЛ», если ее отпу-
стить.
Для установки акку-
муляторной батареи: дер-
жите инструмент в одной
руке, другой рукой возь-
мите аккумуляторный
Рис. 2
Рис. 2
Рис. 3
Рис. 3
