Patriot BR 180 180201450 [15/24] Описание сборки и работы

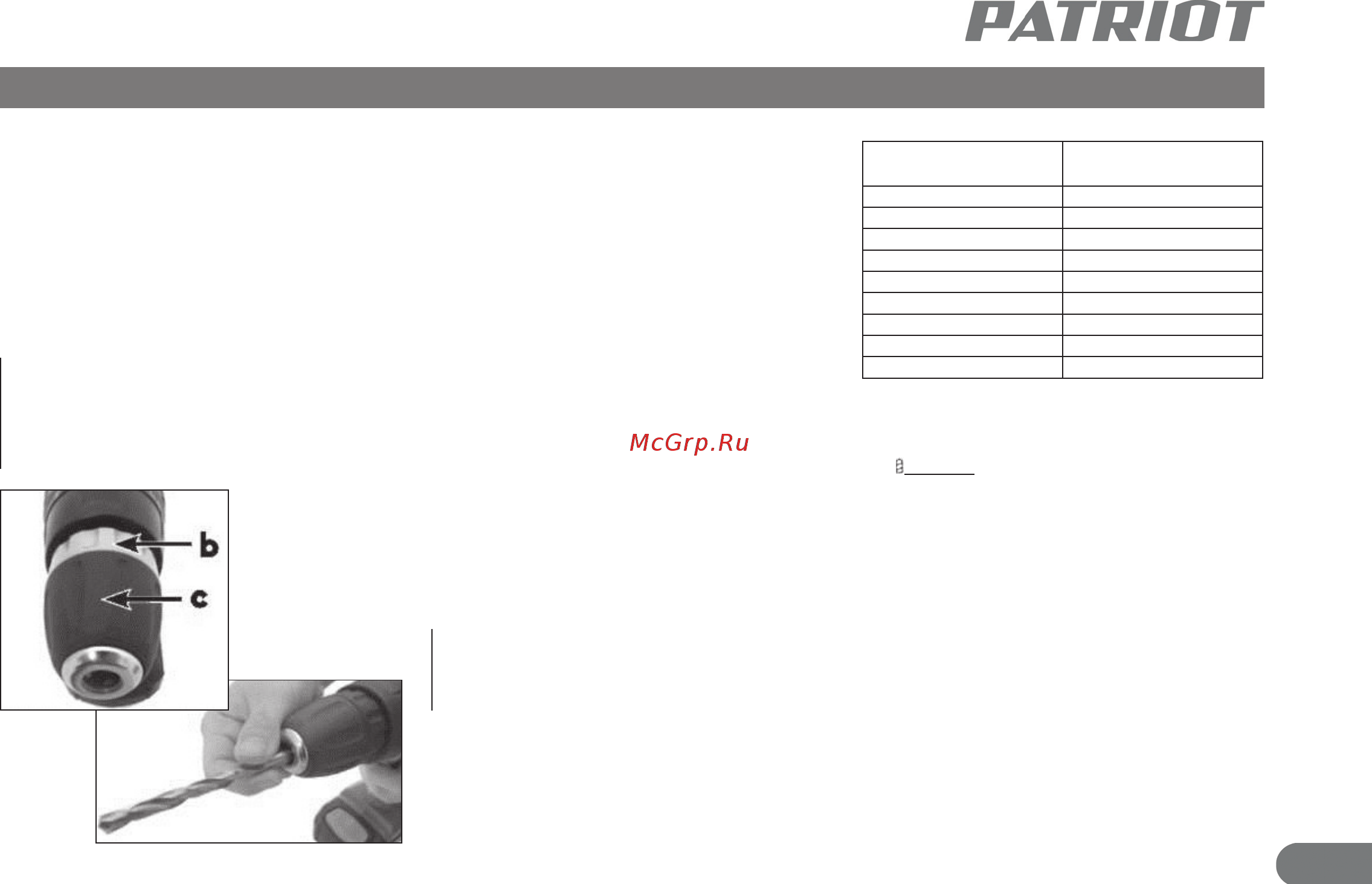

![Patriot BR180 180201450 [15/24] Описание сборки и работы](/views2/1220778/page15/bgf.png)
15
ОПИСАНИЕ СБОРКИ И РАБОТЫ
Вставьте сверло или биту в патрон. Вставлять ос-
настку следует не до упора, оставляя небольшой
зазор до дна патрона. С усилием затяните патрон,
чтобы зажимные кулачки плотно зафиксировали
оснастку в патроне.
Для удаления оснастки откройте зажимные
кулачки вращением в противоположном направ-
лении и достаньте оснастку из патрона.
ВНИМАНИЕ!
в процессе работы, а также установки и удаления
оснастки используйте защитные перчатки. Оснаст-
ка может иметь острые грани, контакт с которыми
может нанести травму.
Эксплуатация инструмента
Примечание:
При высокой нагрузке или превышении до-
пустимой температуры аккумулятора в 70 °С
электроника выключает электроинструмент,
пока он не остынет до оптимального диапазона
рабочей температуры, или пока не будет устра-
нена причина перегрузки. Для продолжения рабо-
ты после устранения причины нажмите клавишу
включения
Работа в режиме шуруповерта
Установите регулировочное кольцо на со-
ответствующий уровень крутящего момента для
Вашей работы. Вставьте острие отверточной биты
в головку винта и надавите на инструмент. Вклю-
чите инструмент на медленной скорости, затем
постепенно увеличивайте ее. Отпустите кнопку
включения, как только сработает трещотка огра-
ничителя крутящего момента.
ВНИМАНИЕ!
Следите за тем, чтобы отверточная бита вставля-
лась прямо в головку винта, иначе можно повре-
дить винт и/или биту.
Примечание:
При работе с винтами для дерева, высверли-
те пробные отверстия для упрощения работы и
предотвращения разламывания деревянной ра-
бочей детали. См. таблицу.
Номинальный диаметр
шурупа (мм)
Рекомендуемый размер
пробного отверстия (мм)
3,1 2,0 - 2,2
3,5 2,2 - 2,5
3,8 2,5 - 2,8
4,5 2,9 - 3,2
4,8 3,1 - 3,4
5,1 3,3 - 3,6
5,5 3,7 - 3,9
5,8 4,0 - 4,2
6,1 4,2 - 4,4
Сверление
Поверните муфту регулировки крутящего мо-
мента затяжки, чтобы совместить указатель с отмет-
кой «сверло» .
Сверление в дереве
При сверлении в дереве, наилучшие резуль-
таты достигаются при использовании сверл для
дерева, снабженных направляющим винтом. На-
правляющий винт упрощает сверление, удерживая
сверло в обрабатываемой детали.
Намечайте точку сверления, чтобы избежать
соскальзывания сверла и повреждения поверхно-
сти детали.
Начинайте сверление на небольшой скорости,
затем плавно увеличивайте ее, чтобы обеспечить
точное сверление и аккуратное отверстие.
При сверлении сквозного отверстия снижайте
давление на инструмент при приближении сверла
к выходу из материала. Рекомендуется по возмож-
ности подкладывать деревянный брусок в месте
выхода сверла из заготовки, чтобы избежать рывка.
Рис. 8
Рис. 8
Рис. 9
Рис. 9
