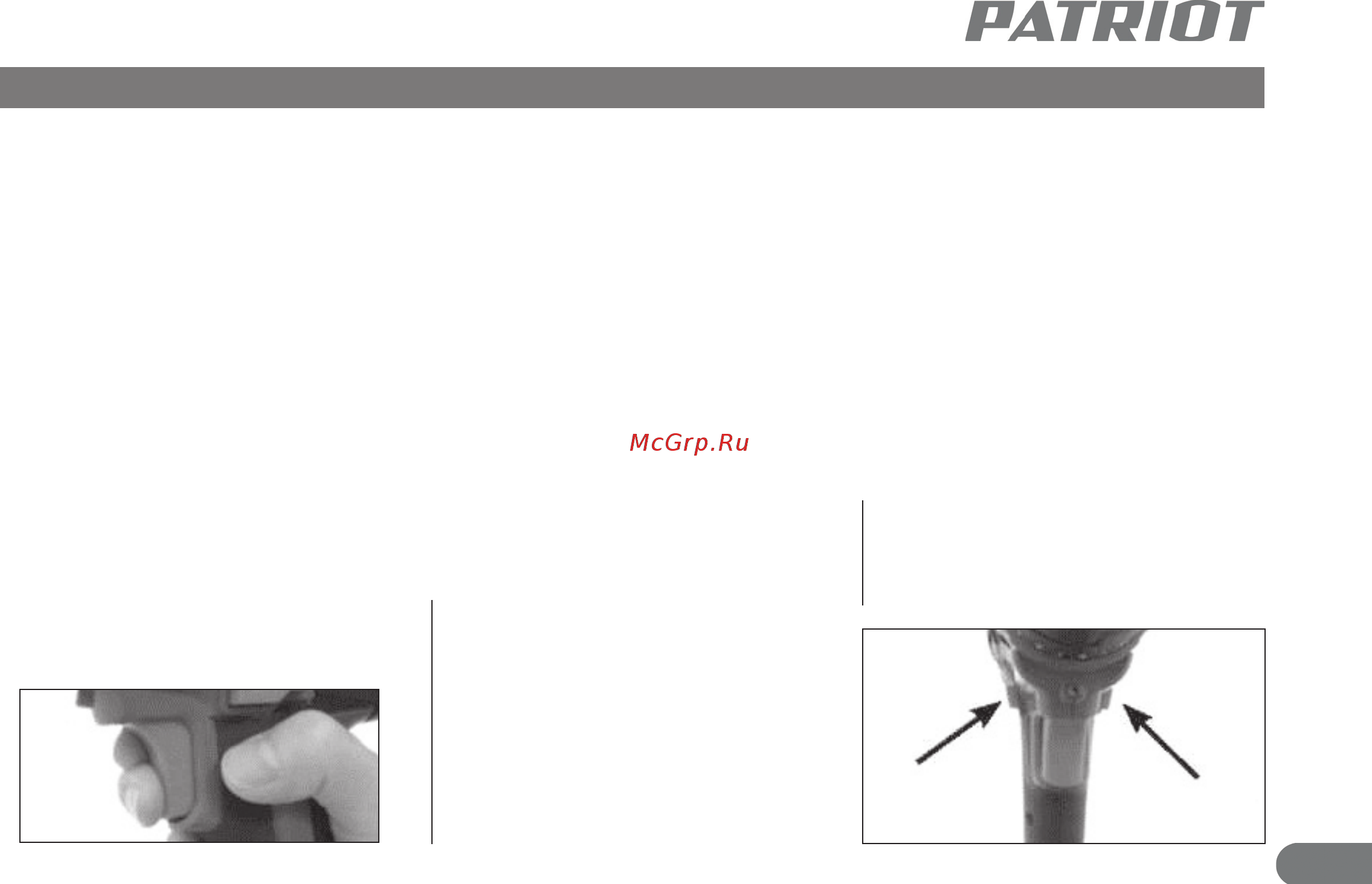

![Patriot BR180 180201450 [13/24] Включение инструмента](/views2/1220778/page13/bgd.png)
13
ОПИСАНИЕ СБОРКИ И РАБОТЫ
блок кнопкой снятия батареи (7 Рис.1) вперед и
вверх (как показано на Рис.3), совместите направ-
ляющие на батарее с направляющими на основа-
нии рукоятки инструмента, вставьте аккумулятор
до щелчка с фиксацией. Не прикладывайте чрез-
мерного усилия: если батарея не вставляется,
возможно, Вы что-то делаете не так, проделайте
процедуру вставки аккумулятора сначала.
Для снятия аккумуляторной батареи, нажми-
те кнопку фиксации аккумулятора (7) и аккуратно
вытащите батарею из места установки.
Для удлинения срока жизни и сохранения ем-
кости батареи рекомендуем следующее:
Храните и заряжайте батарею при комнатной
температуре. Существенные отклонения темпе-
ратуры от комнатной как в верхнюю, так и ниж-
нюю сторону сокращают срок жизни батареи.
Не храните аккумуляторные батареи в раз-
ряженном состоянии. Заряжайте сразу после раз-
рядки. Если Вы храните инструмент без использо-
вания в течение длительного времени, заряжайте
аккумуляторы каждые 1-2 месяца. Это продлит
срок жизни батареи.
Включение инструмента
Для запуска инструмента просто нажмите
кнопку включения (Рис.4). Скорость инструмен-
та увеличивается при увеличении давления на
кнопку включения. Отпустите кнопку включения
для остановки работы.
Переключение скоростей
Инструмент оснащен переключателем скоро-
стей (3 Рис. 1). На скорости 1 максимальная ско-
рость вращения 400 оборотов/мин, на скорости
2 – 1100 оборотов/мин. На пониженной скорости
обеспечивается больший крутящий момент для
закручивания крепежных изделий и для сверле-
ния материалов на низких оборотах. Вторая пере-
дача – для сверления на высоких оборотах.
ВНИМАНИЕ:
• Всегда полностью переводите рычаг изме-
нения скорости в правильное положение.
Если Вы работаете с инструментом, а рычаг
изменения скорости находится посередине
между обозначениями «1» и «2», это может
привести к повреждению инструмента.
• Не переключайте рычаг измнения скорости
при работающем инструменте. Это может
привести к повреждению инструмента.
Действие реверсивного
переключателя
Направление вращения патрона можно из-
менить с помощью реверсивного переключателя
(4 Рис.1). Он расположен над кнопкой включения
(Рис.5).
Чтобы включить вращение по часовой стрел-
ке (закручивание) необходимо переключить ре-
верс в крайнее левое положение (при располо-
жении инструмента патроном от оператора). Для
вращения против часовой стрелки (выкручива-
ние) – в крайнее правое.
В среднем нейтральном положении кнопка
запуска и патрон заблокированы.
ВНИМАНИЕ:
• Перед работой всегда проверяйте направле-
ние вращения.
• Пользуйтесь реверсивным переключателем
только после полной остановки инструмента.
Рис. 4
Рис. 4
Рис. 5
Рис. 5
