Квт 86214 [11/36] Дисплей приемника

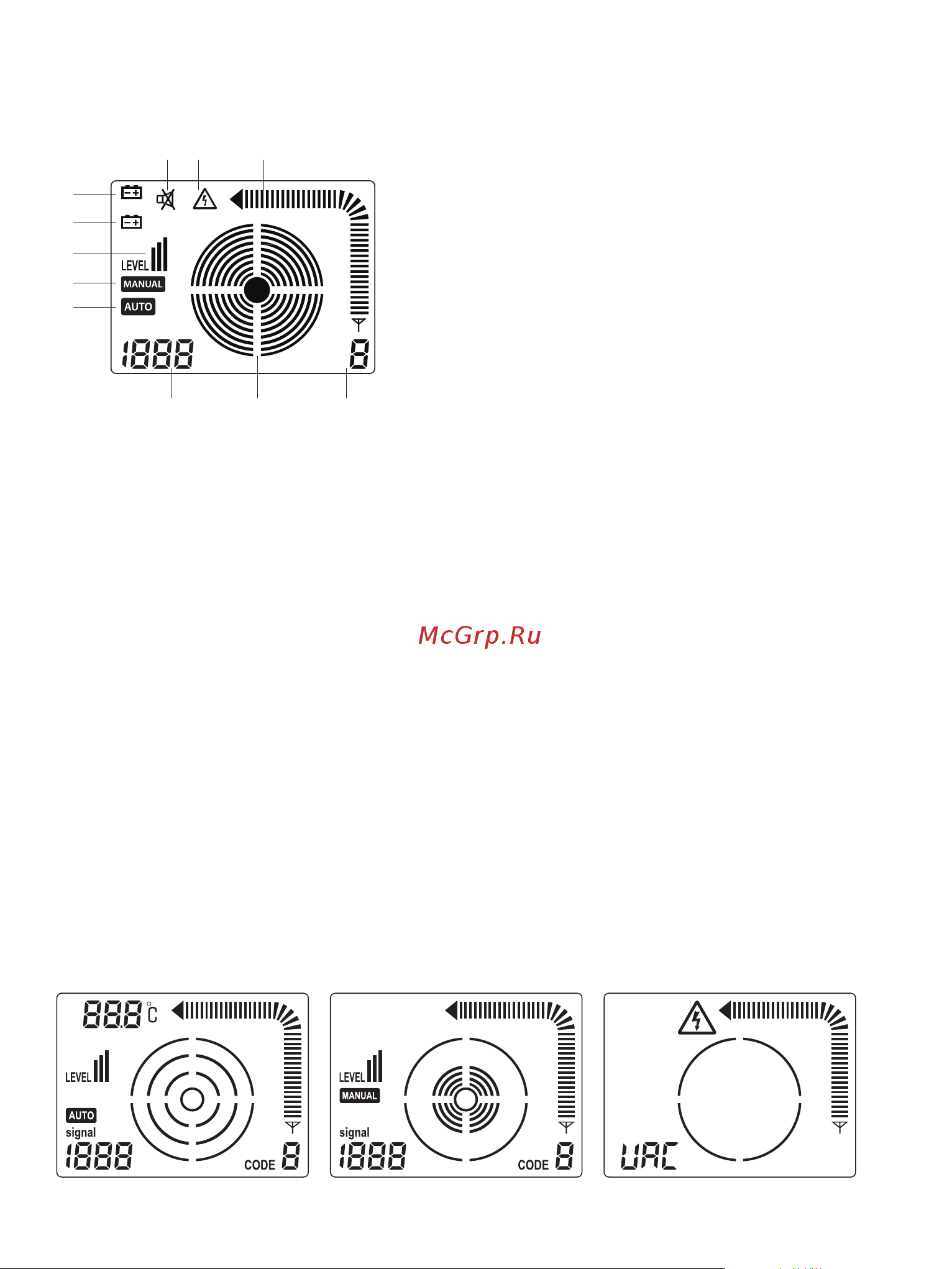

1. Индикатор состояния батареи/напряжения приемника

2. Индикатор состояния батареи/напряжения передатчика

3. Уровень мощности принятого сигнала

4. Индикатор ручного режима работы

5. Индикатор автоматического режима работы

6. В автоматическом режиме работы это число показывает мощность сигнала. В

ручном режиме на этой позиции отображается слово SEL, указывающее на отсут-

ствие сигнала или число, показывающее мощность сигнала. В режиме UAC на этой

позиции отображается слово UAC

7. Концентрические круги, графически отображающие предустановленную чувстви-

тельность. Большее количество кругов соответствует белее высокой чувствительно-

сти

8. Полученный код

9. Мощность сигнала

10. Наличие напряжения в обследуемой цепи

11. Индикатор безшумного режима

1.3.4. Дисплей приемника

1.3.5. Дисплей приемника в режиме поиска кабелей

Автоматический режим Ручной режим Режим обнаружения

напряжения в линии

CODE

signal

TXBT

RXBT

6 7 8

91011
