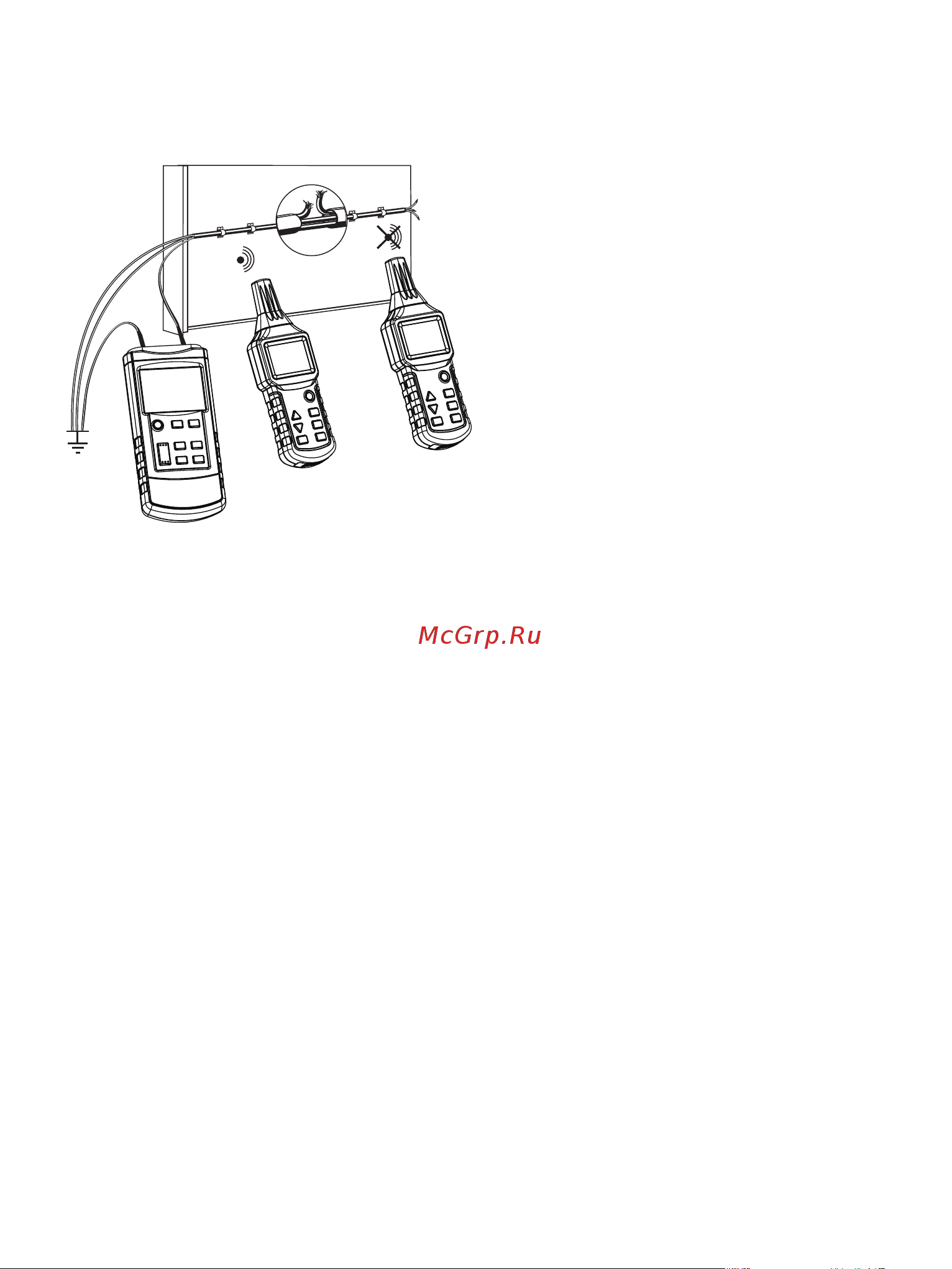

Воспользуйтесь куском экранированного кабеля с площадью поперечного сечения

1.5 мм

. Временно закрепите 5 м этого кабеля на стене на уровне глаз с помощью

пластмассовых скоб. Удостоверьтесь, что к стене имеется доступ с обеих сторон.

Создайте искусственный разрыв на расстоянии 1.5 м от конца кабеля. Концы линии

должны быть открыты. Зачистите разорванный провод на конце экранированно-

го кабеля и подсоедините его с помощью измерительных приборов к разъему 10

передатчика. Подключите разъем 11 передатчика к подходящему заземлению. Все

прочие провода кабеля также должны быть подсоединены к передатчику и через то

же заземление.

Включите передатчик. На дисплее отобразятся исходные символы и прибор подаст

звуковой сигнал. Для установки мощности передаваемого сигнала (I, II, III) нажми-

те кнопку 3 для перехода на экран настройки уровня сигнала и выберите нужное

значение кнопками 7 или 6. После того, как уровень мощности сигнала установлен,

нажмите кнопку 3 для выхода из режима установки. Если хотите сменить переда-

ваемый код, нажмите кнопку 5 на передатчике и удерживайте ее 1 секунду, затем

выберите требуемый код: F, E, H, D, L, C, O, A, по умолчанию F, с помощью

кнопок 7 Вверх и 6 Вниз. Для выхода из режима становки нажмите кнопку 5. Затем

нажмите кнопку 4 для отправки информации. В этот момент концентрические круги

на дисплее будут постепенно расходиться в стороны, индикатор 8 укажет на переда-

ваемый код, полученный самим передатчиком, а индикатор 9 покажет интенсивность

сигнала.

Нажмите кнопку 4, чтобы войти в автоматичесикй режим работы. Медленно переме-

щайте щуп приемника вдоль кабеля по направлению к месту разрыва. Индикаторы

на дисплее покажут интенсивность сигнала и передаваемый код, а звуковой сигнал
