2.2. Функциональные принципы измерения

Меры предосторожности

Рекомендации

Оптимальные способы подключения прибора

1. Подключение приемника должно обеспечивать возникновение замкнутой цепи.

2. Данный кабелеискатель позволяет обнаруживать и локализовать лишь линии, пра-

вильно подключенные в соответствии с описанными физическими принципами.

1. Однополюсное подключение. Подсоедините передатчик только к одному прово-

днику. С помощью высокочастотного сигнала генерируемого приемником можно

проследить расположение одиночного кабеля. Вторым проводником служит зем-

ля. При такой схеме тестирования высокочастотный ток протекает через прово-

дник и передается на землю аналогично радиосигналу.

2. Двухполюсное подключение. Передатчик подсоединяется к проводу сети двумя

измерительными проводами. Этот способ работы включает подсоединение к

линиям без напряжения и линиям, находящимся под напряжением.

а) Предатчик подсоединяется к линии под напряжением:

Подсоедините фазу электрической линии к разъему

+ передатчика, а нейтраль-

ный провод линии к разъему заземления передатчика.

б) Передатчик подсоединяется к обесточенной линии:

Подсоедините конец одного из проводов электрической линии к гнезду заземле-

ния передатчика. Замкните два других конца проводов. Есть и другой способ. Два

измерительных провода передатчика можно подсоединить к двум концам одного

провода. Кроме того, разъем + можно подключить к концу электрической линии, а

разъем – к выводу защитного заземления в линии.

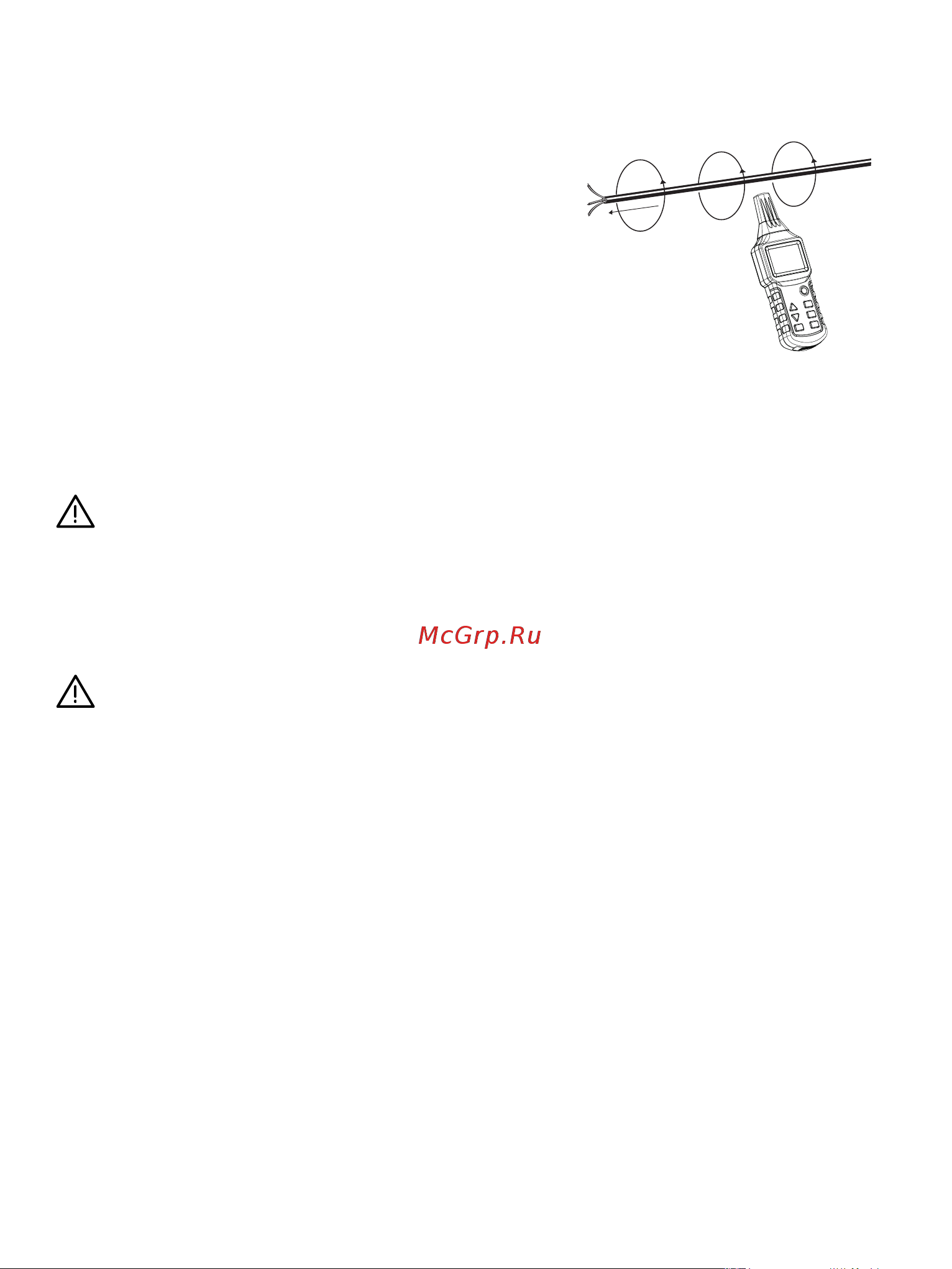

Данный кабелеискатель состоит из передатчика,

приемника и ряда принадлежностей. Передатчик

посылает в обследуемый кабель (или металлическую

трубу) переменное напряжение, модулированное

цифровыми сигналами и порождающее переменное

электрическое поле. Поднесите сенсор приемника

близко к электрическому полю, в датчике начнет

генерироваться наведенное напряжение. Прибор

усиливает этот слабый сигнал в сотни раз и отобра-

жает его на дисплее после цифровой обработки, что

позволяет по характеру изменения сигнала устано-

вить расположение скрытой проводки и труб, а также

места обрывов.
