Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Дисковая пила
| |
4
5
7
10
5
6
15
14
18
1
9 319162
118
12
13
4
17

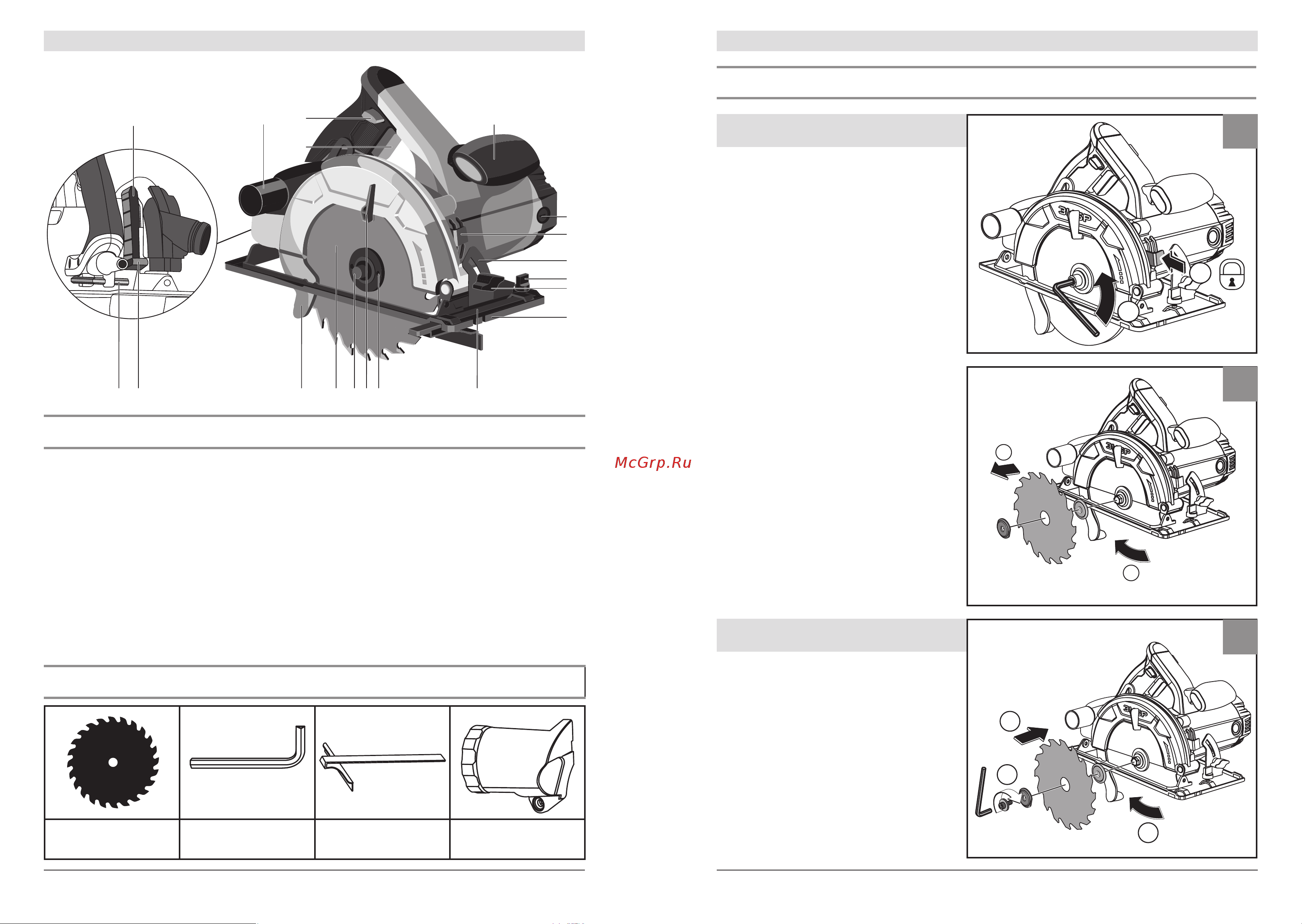

Комплектация
Диск Ключ
Направляющая
Пылеотводный
патрубок
Устройство
1. Платформа-основание
2. Пильный диск
3. Кронштейн крепления продольного упора
4. Винт фиксации продольного упора
5. Рычаг фиксации угла наклона
6. Шкала угла наклона
7. Выключатель
8. Ключ имбусовый
9. Кожух сдвижной диска
10. Рычаг блокировки выключателя
11. Рычаг фиксации глубины пиления
12. Шкала глубины пиления
13. Крышка щеткодержателя
14. Рукоятка дополнительная
15. Рычаг блокировки вала
16. Винт фиксации диска
17. Рычаг сдвижного кожуха
18. Патрубок пылеотвода
19. Фланец наружный
Инструкции по применению
1. Снятие пильного диска
1
2
3
4
2. Установка пильного диска
2
1
3
I
I
II
Содержание
- Дисковая пила 2
- Меры безопасности 2
- При покупке 2
- Руководство по эксплуатации 2
- Уважаемый покупатель 2
- Комплектация 3
- Устройство 3
- Назначение и область применения 6
- Сборка 6
- Технические характеристики 6
- Дисковая пила 7
- Периодическое обслуживание 7
- Порядок работы 7
- Рекомендации по эксплуатации 7
- Руководство по эксплуатации 7
- Базовая гарантия 8
- Гарантийные обязательства 8
- Инструкции по безопасности 8
- Расширенная гарантия 8
- Условия транспортирования хранения и утилизации 8
- Внесены изменения или дополнения 9
- Возможные неисправности и методы их устранения 9
