Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Дисковая пила
| |
10
11
2
1
Технические характеристики
Артикул ПД-85
Напряжение в сети питания, В 220
Частота тока, Гц 50
Номинальная потребляемая мощность, Вт 2200
Диапазон частоты вращения
на холостом ходу, об / мин
4500
Диаметр пильного диска, мм 235
Возможный диаметр посадочного диска, мм 30
Глубина пропила под углом 90°, мм 85
Глубина пропила под углом 45°, мм 58
Плавный пуск есть
Блокировка вала есть
Уровень звукового давления (к=3), дБ 95,1
Уровень звуковой мощности (к=3), дБ 106,5
Среднеквадратичное виброускорение (к=1,5), м/с
2
3
Класс безопасности по ГОСТ 12.2.007.0–75 II
Масса изделия, кг 5.5
Масса в упаковке, кг 6.6
Срок службы, лет 5
Комплект поставки
Пила циркулярная
1 шт.
Пильный диск*
1 шт.
Продольный упор
1 шт.
Патрубок пылеотвода
1 шт.
Ключ имбусовый
1 шт.
Инструкции по безопасности
1 экз.
Руководство по эксплуатации
1 экз.
* - является образцом
Убедитесь в отсутствии видимых механических повреждений изделия и комплектующих,
которые могли возникнуть при транспортировке.
Назначение
и область применения
Пила циркулярная предназначена для пиле-
ния дерева, древесностружечных плит (кроме
асбестосодержащих) и подобных материалов,
а также пластмасс и алюминиевых профилей
при установке соответствующего пильного диска.
Внимательно изучите настоящее руководство
по эксплуатации, в том числе раздел «Инструкции
по безопасности» и Приложение «Основные ин-
струкции по безопасности». Только так Вы сможе-
те научиться правильно обращаться с изделием и
избежите ошибок и опасных ситуаций.
Для использования в районах с умеренным клима-
том, характерной температурой от -20 до +40 °С,
относительной влажностью воздуха не более 80%,
отсутствием прямого воздействия атмосферных
осадков и чрезмерной запыленности воздуха.
Соответствует требованиям:
■ ТР ТС 010/2011 «О безопасности машин и обо-
рудования».
■ ТР ТС 004/2011 «О безопасности низковольт-
ного оборудования».
■ ТР ТС 020/2011 «Электромагнитная совмести-
мость технических средств».
В связи с продолжением работы по усовершен-
ствованию изделия, изготовитель оставляет
за собой право вносить в его конструкцию не-
значительные изменения, не отраженные в нас-
тоящем руководстве и не влияющие на эффек-
тивную и безопасную работу изделия.
Сборка
Все операции по сборке, замене и регули-
ровке производите только при отключенном
от сети изделии.

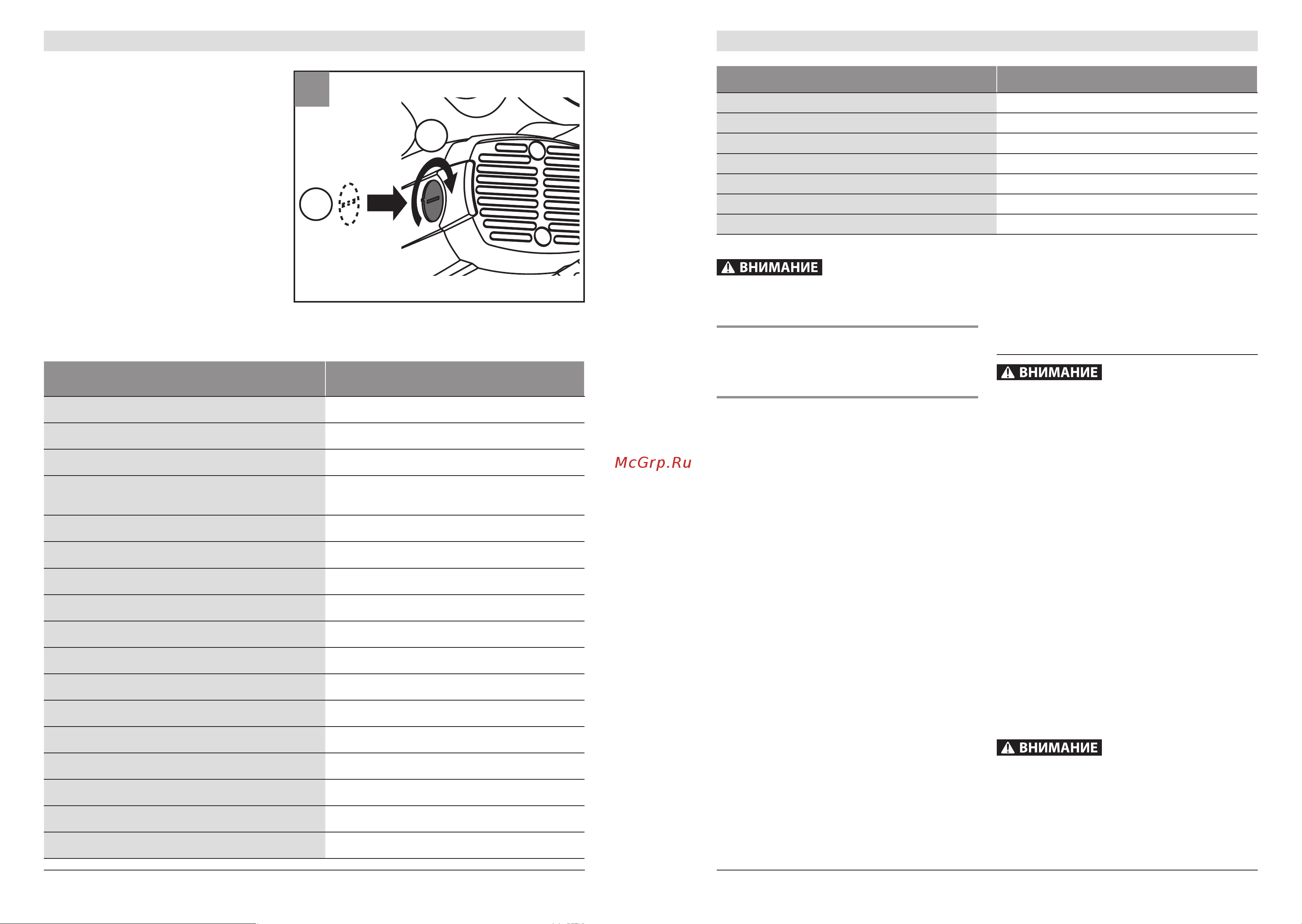

Снятие/установка пильного диска (рис. 1, 2)
На Вашем изделии установлен образец диска
только для проверки работоспособности. Перед
началом работы замените диск на соответству-
ющий предстоящей работе. Для этого:
■ зафиксируйте вал, нажав рычаг 15, и прила-
гаемым ключом 8 отверните винт 16 крепле-
ния диска;
■ отодвинув кожух 9 диска, снимите фланец 19
и пильный диск 2;
■ установите на шпиндель пильный диск, соот-
ветствующий предстоящей работе;
■ установите обратно фланец 19 и, удерживая
нажатым рычаг 15, прилагаемым ключом
КРЕПКО затяните прижимной винт.
Примечание! Направление вращения диска
(указано на самом диске) должно совпадать
с направлением вращения шпинделя (указано
на кожухе пилы).
Не фиксируйте защитный кожух 9 в откры-
том положении. Это может привести к трав-
мам и повреждениям, а также заклиниванию
диска. Кожух будет автоматически сдвигать-
ся при подаче заготовки.
Перечень рекомендуемых моделей дисков Вы
можете найти на стр. 17.
III
